AgieCharmilles Serie CUT E

Effizienz auf Knopfdruck
Die Baureihe AgieCharmilles CUT E bringt Effizienz auf Knopfdruck mit einer intelligenten, benutzerfreundlichen Mensch-Maschine-Schnittstelle (HMI) und integrierten Technologien, die das Einrichten eines Auftrags rationalisieren. Dank des digitalen intelligenten Stromgenerators (IPG) werden Schnittgeschwindigkeit und Oberflächengüte verbessert.

Hohe Leistung mit einer ganzen Reihe von Technologien

Mit kostengünstigem Messingdraht (Speed-Technologie) sind extrem hohe Abtragsraten und niedrige Stunden-Betriebskosten möglich. Der Generator bietet die ganze Bandbreite von Technologien, einschließlich aller in Ihrer Werkstatt benötigten Materialien.

Hochgenaue Mechanik von T-förmigen Teilen

Der T-förmige Grundrahmen ermöglicht das Laden großer und schwerer Werkstücke ohne Verluste bei der Genauigkeit. Die kompakte und starre Maschinenstruktur garantiert eine gute Positioniergenauigkeit und reproduzierbare Ergebnisse.

Anwendungen der Baureihe CUT E
Maschinenspezifikationen

CUT E 350 – CUT E 600

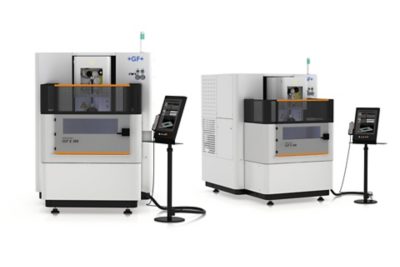

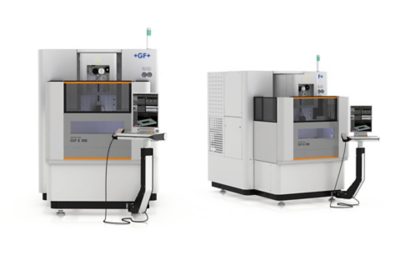

AgieCharmilles CUT E 350

AgieCharmilles CUT E 350

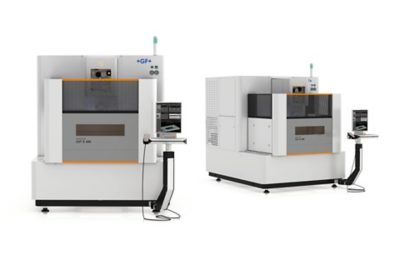

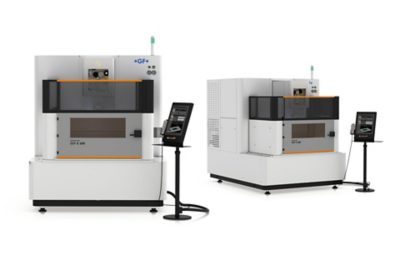

AgieCharmilles CUT E 600

AgieCharmilles CUT E 600

AgieCharmilles CUT E 350
AgieCharmilles CUT E 350
AgieCharmilles CUT E 600
AgieCharmilles CUT E 600

1.000 kg Teilegewicht

Dank dem T-förmigen Boden können große und schwere Werkstücke bis zu 1.000 kg leicht be- und entladen werden.

19 Zoll Touchscreen

Bietet einen klaren Überblick über das Prozessmanagement. Vorbereitung des Auftrags, Überwachung des aktuellen Auftrags und verschiedene Funktionen sind in einer Ansicht verfügbar.

30 % weniger Stellfläche

Diese Maschine ist wesentlich kompakter als ihr Vorgänger und beansprucht nur etwa vier Quadratmeter, was eine effiziente Integration in Ihre Werkstatt ermöglicht.

2.000 Stunden

Eine Wartung alle 2.000 Arbeitsstunden wird empfohlen, um die optimale Funktionalität, Zuverlässigkeit und Präzision Ihrer Geräte zu gewährleisten.

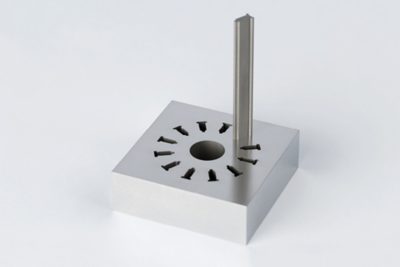

Kraft Ihrer Leistung

Ihre effiziente Produktion ist die zentrale Aufgabe des modernen intelligenten Stromgenerators (IPG). Die integrierten Technologien steigern die Schnittgeschwindigkeit, Präzision und Oberflächenqualität, damit Sie die Anforderungen Ihrer Kunden erfüllen und Ihren Wettbewerbern einen Schritt voraus sein können.

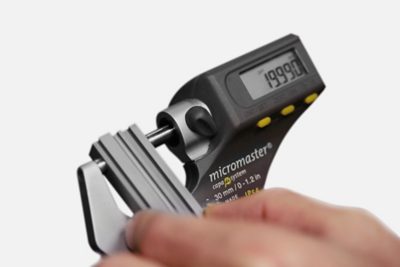

Ausgezeichnete Präzision und Wiederholbarkeit

Diese Lösungen demonstrieren ausgezeichnete Bearbeitungsfähigkeiten, die für Präzisionsteile unerlässlich sind: bemerkenswerte Formgenauigkeit, ausgezeichnete Konturgenauigkeit, beispielhafte Oberflächenqualität und hervorragende Reproduzierbarkeit der Produktion.

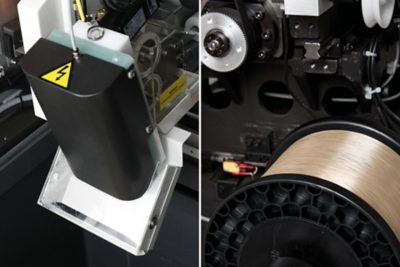

Ihre Lösung auf den Kunden anpassen

Erweitern Sie die Fähigkeiten Ihrer Maschine durch die Anpassung Ihrer spezifischen Werkstattanforderungen, wie z. B. Drahthacker und große Drahtspule, auf den Kunden. Wählen Sie einfach das, was Sie benötigen, aus unserem breiten Angebot.

Spezifikationen

CUT E 350

Main specifications
Travel X, Y, Z	350 x 250 x 250 mm 13.78 x 9.84 x 9.84 in
Min. surface roughness RA	0.14 μm 6 μin
Dimensions of complete equipment *	1850 x 3050 x 2220 mm 72.83 x 120.07 x 87.40 in
Max. taper angle / height	± 30/50° mm ± 30/1.97° in
Max. workpiece dimensions	820 x 680 x 250 mm 32.28 x 26.77 x 9.84 in
Max. workpiece weight	400 kg 882 lbs

Workpiece
Travel U, V	± 45 mm ± 1.77 in
Wire diameters	0.15-0.30 (0.10 optional) mm 0.006-0.012 (0.04 optional) in
Max. wire spool weight	8 (25 optional) kg

* Width x depth x height

CUT E 600

Main specifications
Travel X, Y, Z	600 x 400 x 350 mm 23.62 x 15.75 x 13.78 in
Min. surface roughness RA	0.14 μm 6 μin
Dimensions of complete equipment *	2160 x 3400 x 2320 mm 85.04 x 133.86 x 91.34 in
Max. taper angle / height	± 30/50° mm ± 30/1.97° in
Max. workpiece dimensions	1030 x 800 x 350 mm 40.55 x 31.5 x 13.78 in
Max. workpiece weight	1000 kg 2205 lbs

Workpiece
Travel U, V	± 50 mm ± 1.97 in
Wire diameters	0.15-0.30 (0.10 optional) mm 0.006-0.012 (0.04 optional) in
Max. wire spool weight	8 (25 optional) kg
