Serie Mikron MILL S/X U

Mecanizado dinámico y preciso para acabados perfectos
Consiga una gran dinámica, precisión y acabado superficial en la producción de moldes y piezas con la mayor productividad en la máquina compacta más emblemática. Con un sistema de gestión térmica optimizado y la posibilidad de integrar fácilmente la automatización, la serie Mikron MILL S/X U es la combinación perfecta para los clientes que buscan optimizar sus procesos.

MILL S/X 400 U – MILL S/X 600 U – MILL S 200 U

Please accept all cookies to view the external content.


Aplicaciones

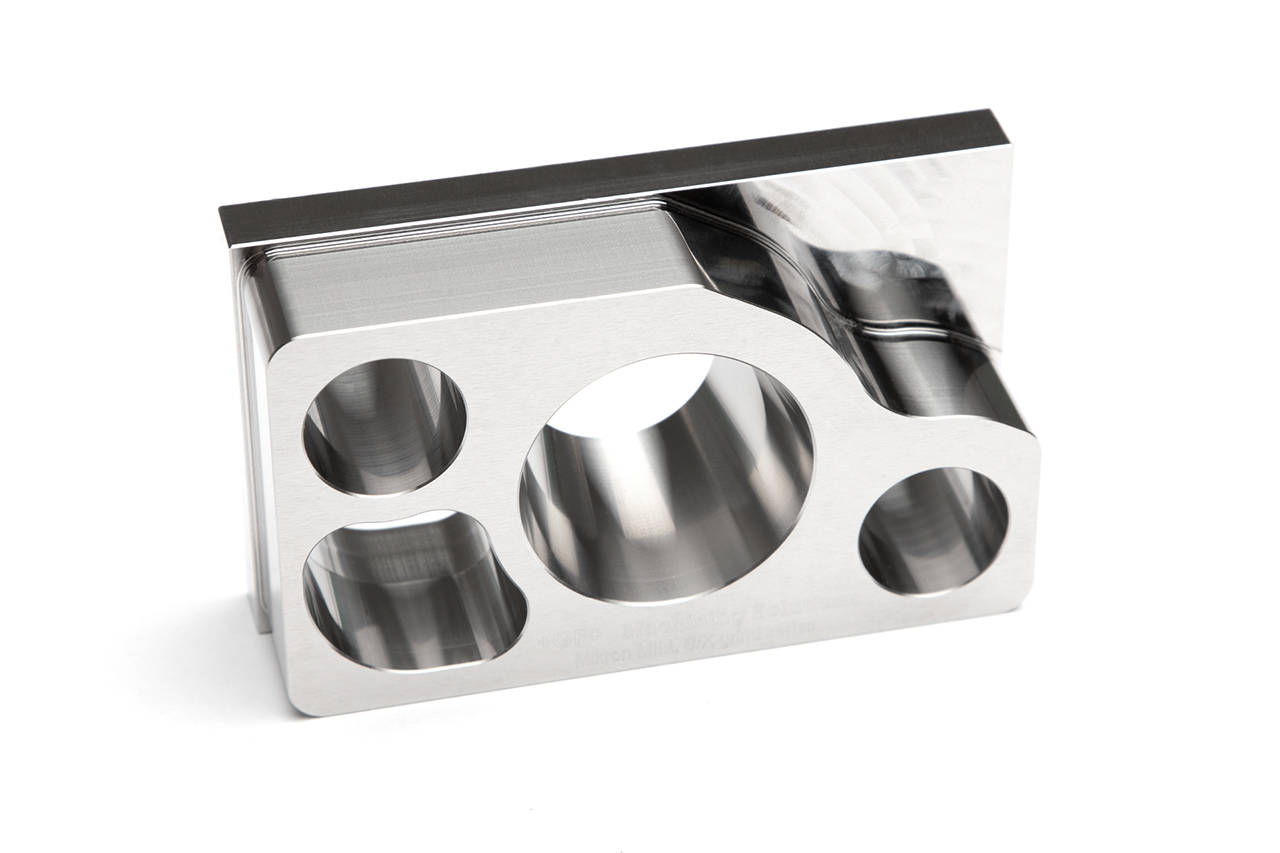

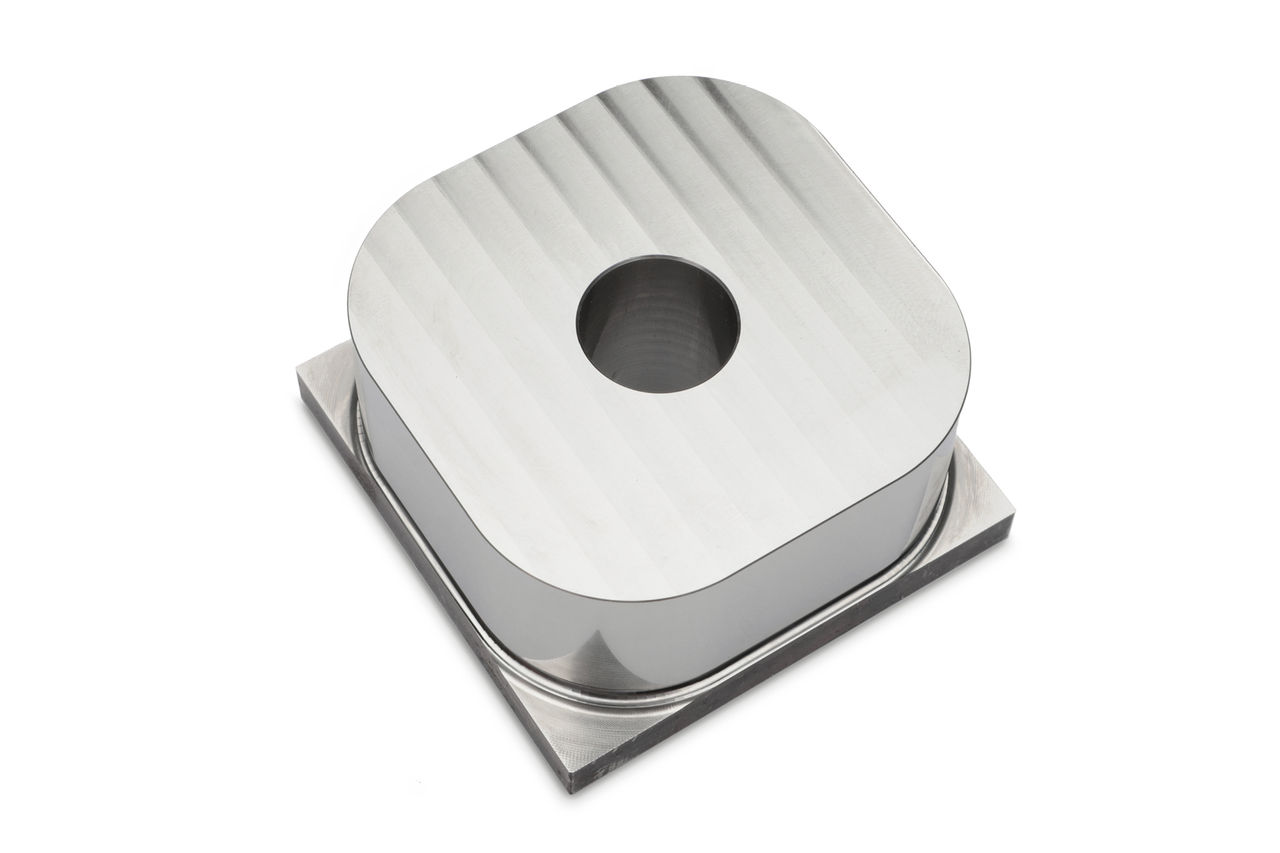

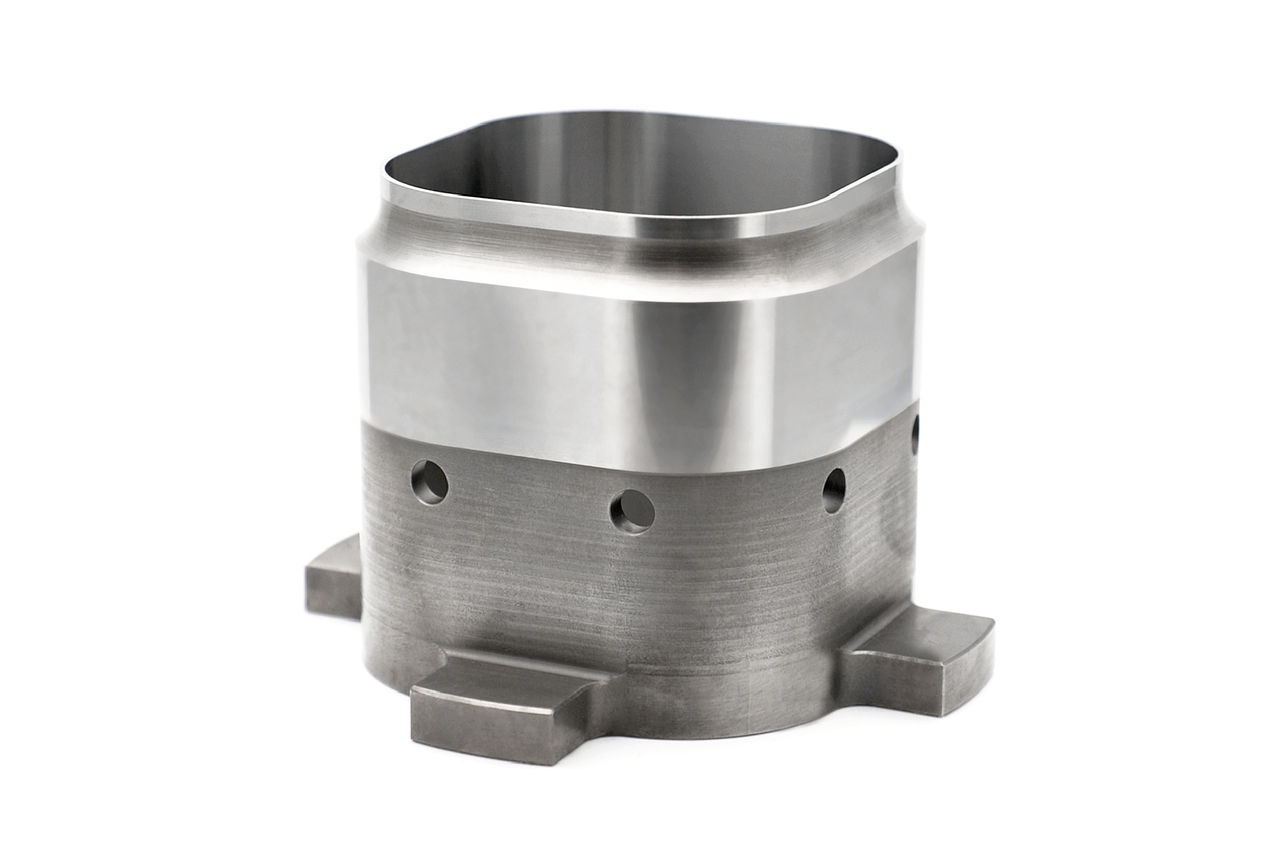

Rectificado

Asegure y reduzca su proceso de fabricación para una calidad superficial óptima con una sola máquina



Please accept all cookies to view the external content.

Las máquinas Mikron MILL S/X U pueden combinar mecanizado y rectificado en la misma máquina. La configuración de rectificado en la máquina tiene un diseño óptimo para mantener las dimensiones estándar de la pieza de trabajo y la superficie de sujeción incluso para la automatización. Aún así, el sistema de medición láser y la preparación del cabezal están ubicados más cerca del área de trabajo para un proceso de rectificado rápido y efectivo. A través de esta solución dos en uno, GF Machining Solutions mejora y reduce significativamente los procesos de fabricación de los clientes. La combinación de tecnologías de mecanizado y rectificado, una dinámica de máquina extremadamente alta y una estabilidad térmica y precisión uniformes proporcionan un ROI rápido y productos de alta calidad.

Please accept all cookies to view the external content.


Especificaciones

MILL S 200 U

Main specifications
Main specifications
Travel X,Y,Z
160 x 160 x 200 mm
6.30 x 6.30 x 7.87 in
Swiveling axis +30° / -120°
Rotary axis n x 360°
Rapid traverse X,Y,Z 42 m/min
1,653 in/min
Rapid traverse: Swiveling / Rotating 150 / 220 rpm
Working spindle (40% ED, S6) 50,000 (HSK-E32) / 8.5 / 3.4 rpm/kW/Nm
Pallet/clamping surface GPS
ITS
Macro Magnum
Macro
Max. load (incl. pallet) 8 kg
17.64 lbs
Tool magazine 30/60/150 (HSK-E32)
Machine weight 3,600 kg
7,936 lbs
Control unit TNC 640 (Heidenhain)



Esquemas técnicos

MILL S/X 400 U

Main specifications
Main specifications
Travel X,Y,Z
500 x 450 x 360 mm
19.68 x 17.72 x 14.17 in
Swiveling axis +110°/-110°
Rotary axis n x 360°
Rapid traverse X,Y,Z 61 m/min (MILL S)
2,401 in/min
100 m/min (MILL X)
3,937 in/min
Rapid traverse: Swiveling / Rotating 165 / 250 rpm
Working spindle (40% ED, S6) 30,000 (HSK-E40) / 13.5 / 8.8 rpm/kW/Nm
42,000 (HSK-E40) / 13.5 / 8.8 rpm/kW/Nm
Pallet/clamping surface MacroMagnum 156
ITS 148
Max. load (incl. pallet) 25 kg
55 lbs
Tool magazine 18/36/68/168 (HSK-E40)
Machine weight 7,000 kg
15,432 lbs
Control unit TNC 640 (Heidenhain)



Esquemas técnicos

MILL S/X 600 U

Main specifications
Main specifications
Travel X,Y,Z
800 x 600 x 500 mm
31.5 x 23.62 x 19.68 in
Swiveling axis +30°/-110°
Rotary axis n x 360°
Rapid traverse X,Y,Z 61 m/min (MILL S)
2,401 in/min
100 m/min (MILL X)
3,937 in/min
Rapid traverse: Swiveling / Rotating 60 / 150 rpm
Working spindle (40% ED, S6) 42,000 (HSK-E40) / 13.5 / 8.8 rpm/kW/Nm
36,000 (HSK-E50) / 33 / 21 rpm/kW/Nm
Pallet/clamping surface Dynafix 280 x 280/350 x 350
UPC 320 x 320
Max. load (incl. pallet) 120 kg
264 lbs
Tool magazine 18/36/68/168 (HSK-E40)
15/30/60/120/170/220 (HSK-E50)
Machine weight 9,900 kg
21,825 lbs
Control unit TNC 640 (Heidenhain)



Esquemas técnicos
