Série Mikron MILL S/X U

Usinage dynamique et précis pour des finitions parfaites
Obtenez une dynamique et une précision élevées et une finition de surface dans la production de moules et de pièces avec la productivité la plus élevée sur la machine compacte la plus emblématique. Avec un système de gestion thermique optimisé et l’option d’Automation intégrée, la série MILL S/X U est la solution idéale pour les clients qui cherchent à optimiser leurs processus.

MILL S/X 400 U – MILL S/X 600 U – MILL S 200 U

Please accept all cookies to view the external content.


Applications

Rectification

Sécurisez et réduisez votre processus de fabrication pour une qualité de surface optimale avec une seule machine



Please accept all cookies to view the external content.

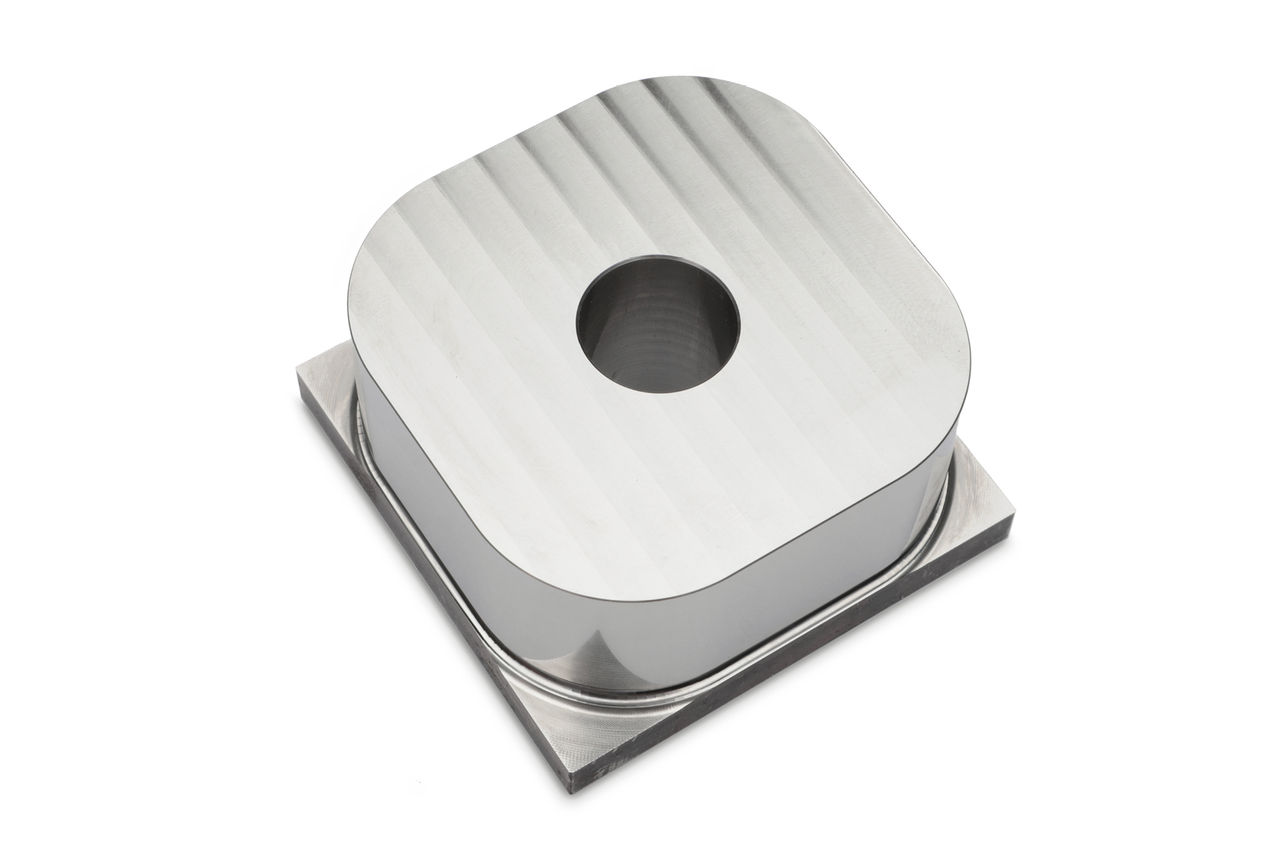

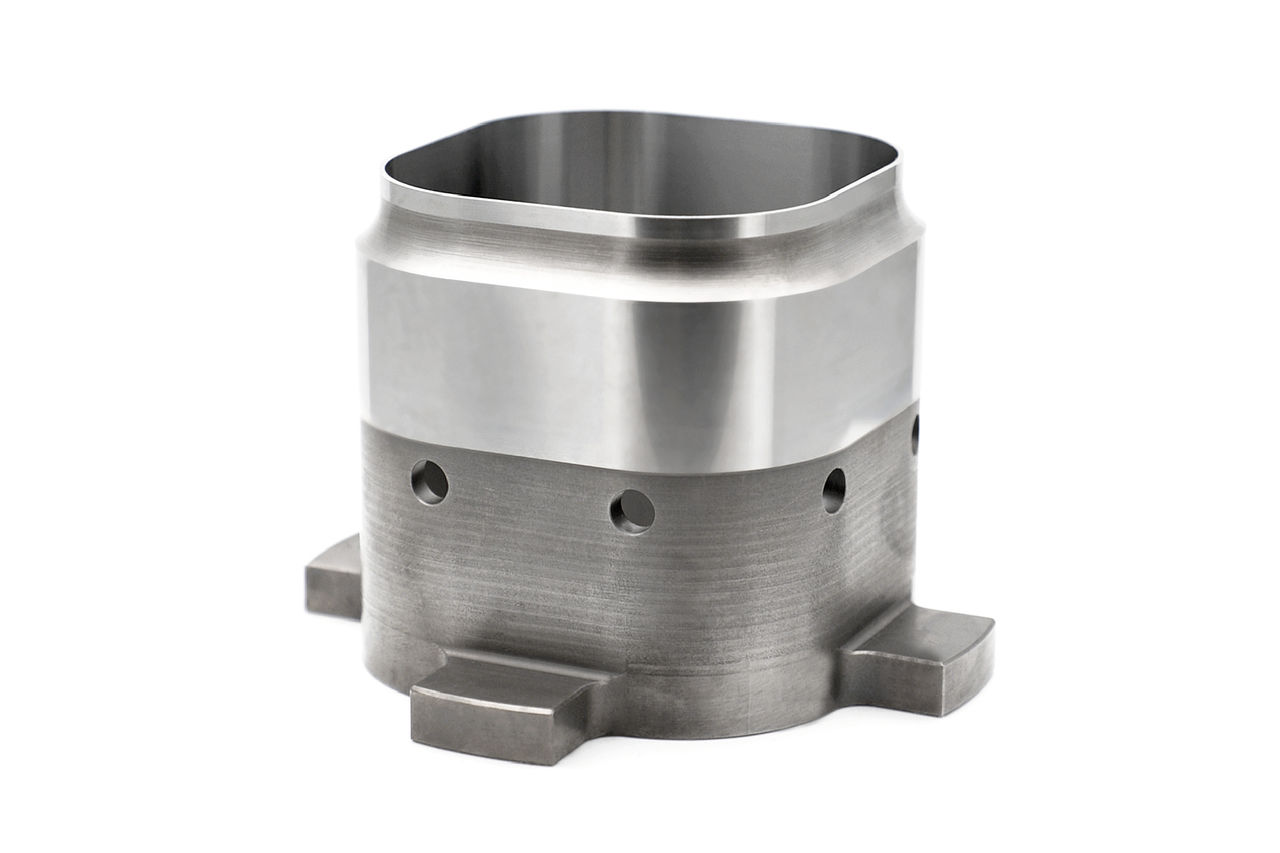

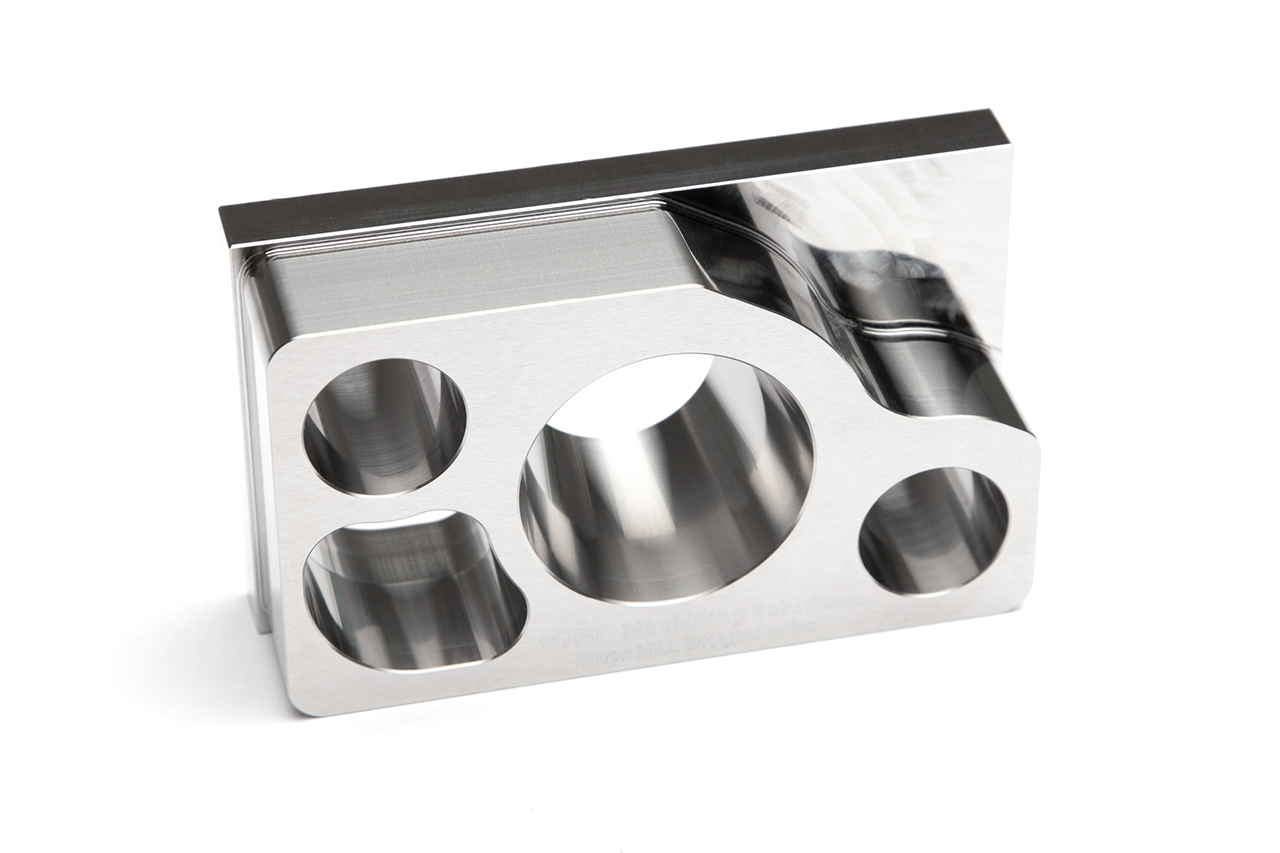

Les machines Mikron MILL S/X U sont capables de combiner le fraisage et la rectification sur la même machine. La configuration de rectification dans la machine a été bien conçue afin de maintenir les dimensions standard de la pièce à usiner et la surface de serrage, même pour l’Automation. Néanmoins, le système de mesure laser et la broche de dressage sont situés proche de la zone de travail pour un processus de rectification rapide. Grâce à cette solution deux-en-un, GF Machining Solutions améliore et réduit considérablement les processus de fabrication des clients. La combinaison de technologies de fraisage et de rectification, la dynamique extrêmement élevée de la machine, ainsi que la stabilité thermique et la précision constantes offrent un retour sur investissement rapide et des produits haut de gamme de qualité.

Please accept all cookies to view the external content.


Caractéristiques techniques

MILL S 200 U

Main specifications
Main specifications
Travel X,Y,Z
160 x 160 x 200 mm
6.30 x 6.30 x 7.87 in
Swiveling axis +30° / -120°
Rotary axis n x 360°
Rapid traverse X,Y,Z 42 m/min
1,653 in/min
Rapid traverse: Swiveling / Rotating 150 / 220 rpm
Working spindle (40% ED, S6) 50,000 (HSK-E32) / 8.5 / 3.4 rpm/kW/Nm
Pallet/clamping surface GPS
ITS
Macro Magnum
Macro
Max. load (incl. pallet) 8 kg
17.64 lbs
Tool magazine 30/60/150 (HSK-E32)
Machine weight 3,600 kg
7,936 lbs
Control unit TNC 640 (Heidenhain)



Dessins techniques

MILL S/X 400 U

Main specifications
Main specifications
Travel X,Y,Z
500 x 450 x 360 mm
19.68 x 17.72 x 14.17 in
Swiveling axis +110°/-110°
Rotary axis n x 360°
Rapid traverse X,Y,Z 61 m/min (MILL S)
2,401 in/min
100 m/min (MILL X)
3,937 in/min
Rapid traverse: Swiveling / Rotating 165 / 250 rpm
Working spindle (40% ED, S6) 30,000 (HSK-E40) / 13.5 / 8.8 rpm/kW/Nm
42,000 (HSK-E40) / 13.5 / 8.8 rpm/kW/Nm
Pallet/clamping surface MacroMagnum 156
ITS 148
Max. load (incl. pallet) 25 kg
55 lbs
Tool magazine 18/36/68/168 (HSK-E40)
Machine weight 7,000 kg
15,432 lbs
Control unit TNC 640 (Heidenhain)



Dessins techniques

MILL S/X 600 U

Main specifications
Main specifications
Travel X,Y,Z
800 x 600 x 500 mm
31.5 x 23.62 x 19.68 in
Swiveling axis +30°/-110°
Rotary axis n x 360°
Rapid traverse X,Y,Z 61 m/min (MILL S)
2,401 in/min
100 m/min (MILL X)
3,937 in/min
Rapid traverse: Swiveling / Rotating 60 / 150 rpm
Working spindle (40% ED, S6) 42,000 (HSK-E40) / 13.5 / 8.8 rpm/kW/Nm
36,000 (HSK-E50) / 33 / 21 rpm/kW/Nm
Pallet/clamping surface Dynafix 280 x 280/350 x 350
UPC 320 x 320
Max. load (incl. pallet) 120 kg
264 lbs
Tool magazine 18/36/68/168 (HSK-E40)
15/30/60/120/170/220 (HSK-E50)
Machine weight 9,900 kg
21,825 lbs
Control unit TNC 640 (Heidenhain)



Dessins techniques
