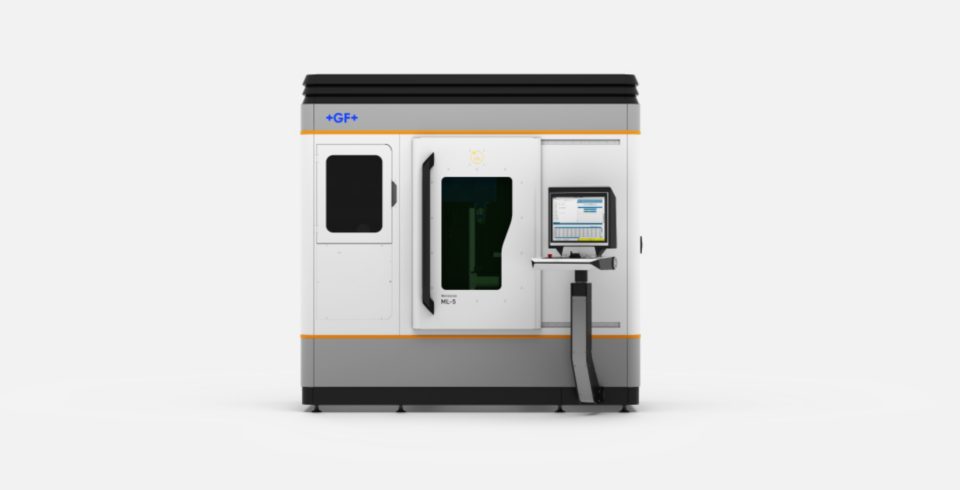

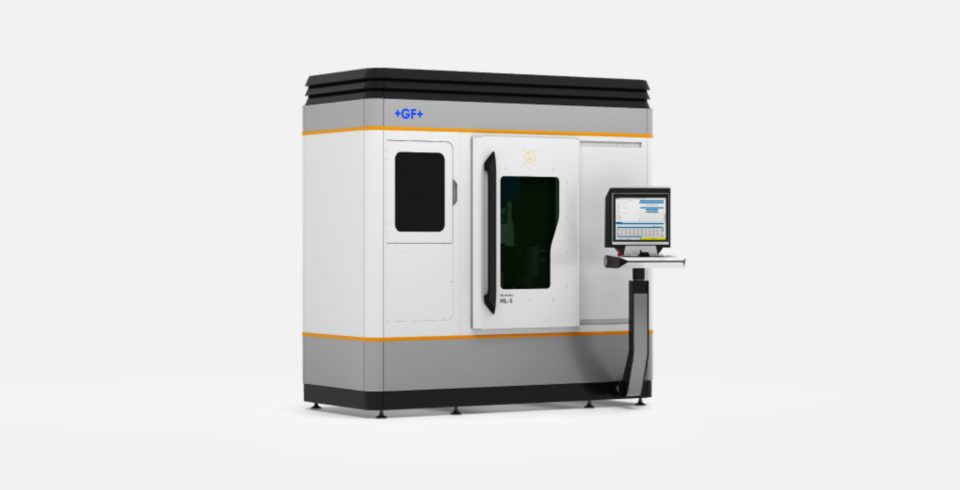

ML-5

Obtenez une excellente qualité de bord et de surface, et des parois latérales droites

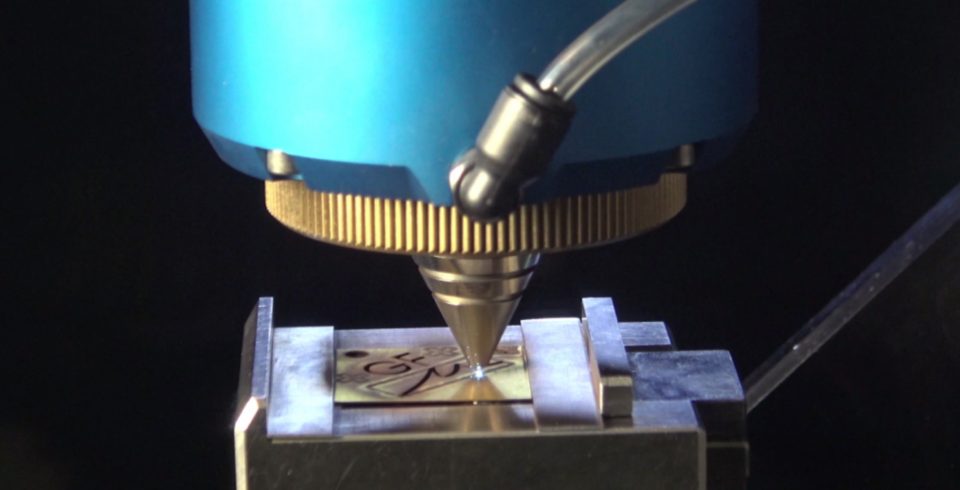

Usinez parfaitement des trous et d’autres éléments en quelques secondes, grâce à la plateforme de micro-usinage laser ultrarapide ML-5, à la pointe du secteur. Elle combine la manipulation des pièces, le contrôle des mouvements et le retour de positionnement en temps réel. En même temps, obtenez une qualité de surface et de bord irréprochable, grâce à la capacité de cette solution à usiner une large gamme de matériaux sans usure d’outil et sans zone thermiquement affectée.

Optimisez votre temps d’installation et de traitement

Améliorez la qualité, l’autonomie et la productivité de votre micro-usinage grâce au système de mesure et de vision intégré de cette solution. L’inspection automatique de la position des pièces et le contrôle rétroactif en temps réel améliorent la qualité et la précision, réduisent le temps nécessaire à l’opérateur et augmentent la productivité, car toutes les étapes sont réalisées en une seule fois.

Garantir une qualité stable et constante

Conception mécanique unique à base de granit. Bénéficiez d’une productivité accrue résultant de la vitesse élevée et constante grâce au concept de base de cette solution : des boucles structurelles courtes assurant un centre de gravité bas. Le granit présente une bonne stabilité en température grâce à son faible coefficient de dilatation thermique.

Obtenez les meilleurs résultats

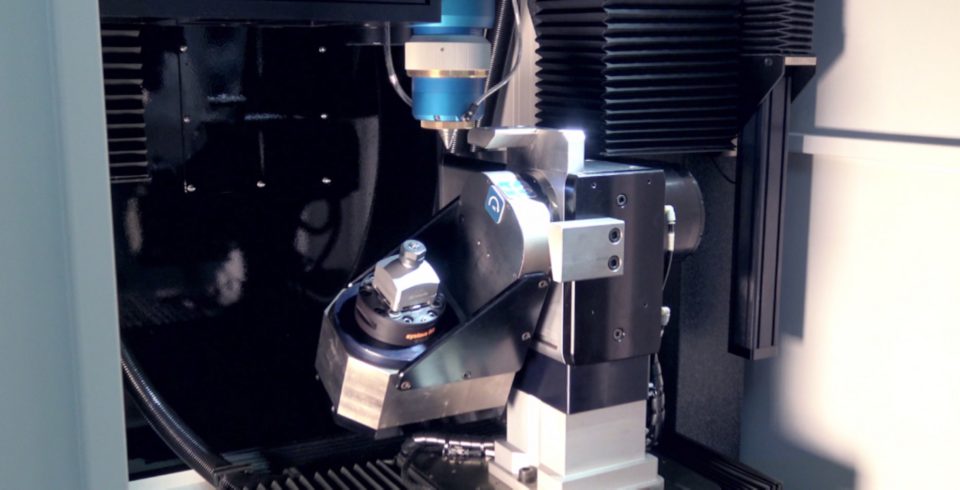

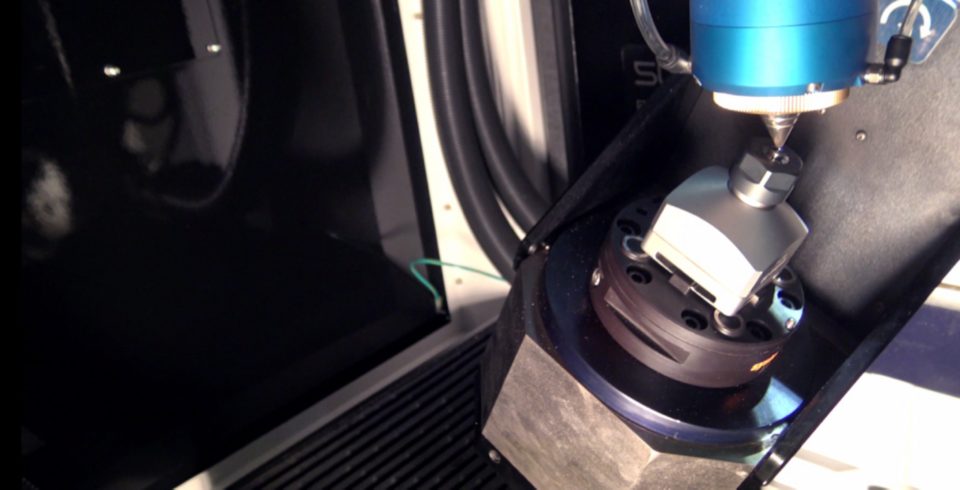

Dites adieu aux zones affectées thermiquement (ZAT). Soyez prêts à conquérir de nouveaux marchés, grâce à la qualité des opérations de finition que permet la combinaison de cette solution avec un laser femtoseconde et une tête de balayage à 5 axes.

Augmentez votre temps de production sans surveillance

Renforcez votre autonomie grâce à cette plateforme prête pour l’automatisation. Profitez de la réduction des coûts d’exploitation grâce à la diminution du temps de travail des opérateurs, à l’augmentation du temps de fonctionnement des machines et du rendement par mètre carré, et à l’optimisation du flux de travail.

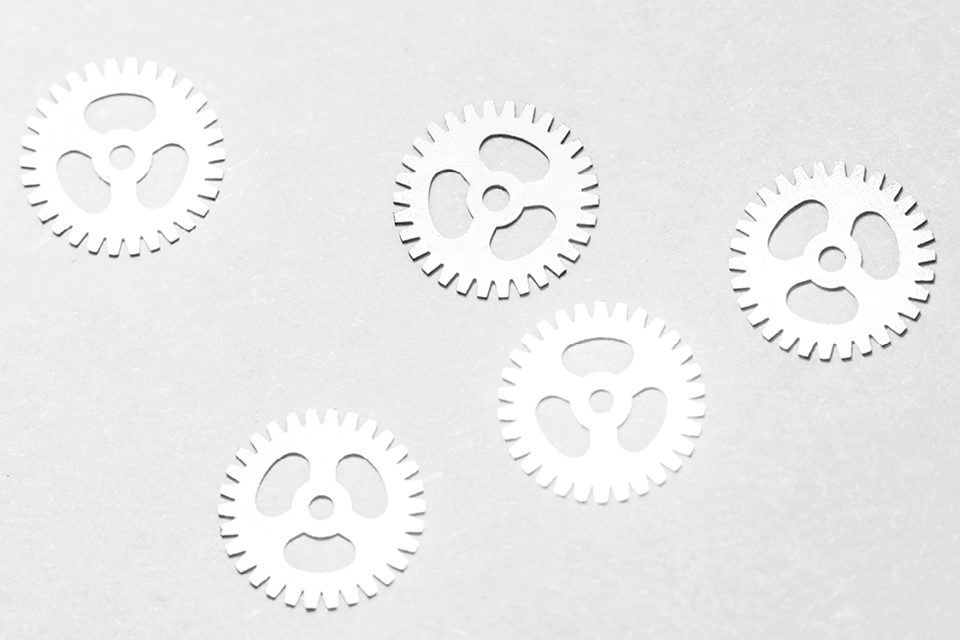

Applications du ML-5
Caractéristiques techniques des machines

1/6

Aucune zone affectée thermiquement (ZAT)

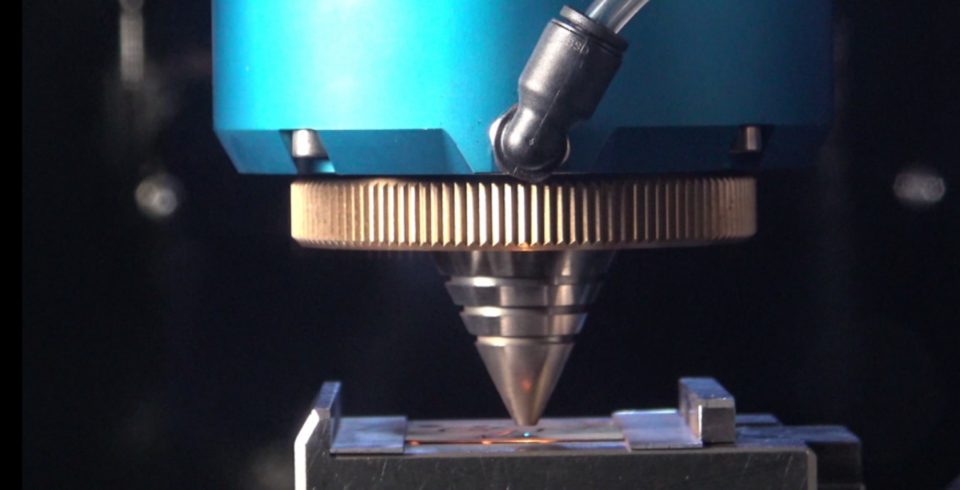

Réalisez des microtrous parfaits en quelques secondes et produisez des dispositifs médicaux au cours d’un seul processus grâce à la réduction de la zone affectée thermiquement (ZAT) rendue possible par le laser femtoseconde. Gravez une large gamme de matériaux sans bavures.

Précision de positionnement de ±1 μm

Profitez d’un gain de productivité grâce à la conception mécanique unique de cette machine, basée sur le granit et intégrant de courtes boucles structurelles.

Angle de conicité de zéro degré

La programmation spéciale du scanner à 5 axes permet de régler les « angles d’attaque » pour les parois droites, malgré le rayon de force en forme de sablier.

Répétabilité de 1 μm

Réussissez une précision et une qualité reproductibles grâce à des moteurs linéaires sans fer combinés à des règles en verre à haute résolution.

Garantir des processus de découpe homogènes

Maintenez une précision constante, réduisez votre temps d’usinage et développez votre créativité. Grâce à cette solution flexible, vous pourrez maintenir la précision de la profondeur de chaque coupe, réduire votre temps d’usinage et facilement intégrer de nouveaux designs.

Caractéristiques techniques

ML-5

Machine
Machine dimensions*	2010 x 2450 x 2720 mm 79.1 x 96.5 x 107.2 in
Machine weight	2730 kg 6019 lbs
Yb: KGW (Diode-pumped)	40/80 W
Accessory cabinet dimensions *	1000 x 1200 x 1580 mm 39.5 x 47.1 x 62.2 in

Electrical and Pneumatic supply
Nominal power	7.2 kVA
Air pressure	7 bar 0.68 MPa
Required air output flow	280 l/min 74.8 gal/min

Axes
X, Y, Z travels (3-axis)	280 x 350 x 260 mm 11.02 x 13.78 x 10.24 in
X, Y, Z travels (5-axis)	120 x 350 x 260 mm 4.72 x 13.78 x 10.24 in
A (tilt) travel	+95° to -125°
C (rotary) travel	360° (continuous)
