Série AgieCharmilles CUT P Pro

Precisa, consistente, eficaz
Com mecânica confiável, recursos tecnológicos avançados e uma nova interface homem-máquina (HMI), a nova série CUT P PRO oferece precisão e desempenho incomparáveis para aplicações de EDM.

NOVO

Descubra a nova HMI

Facilite sua vida

Reduza as intervenções manuais e ganhe tempo de processamento com as funcionalidades de Solda com Formação Automática de Escória (Automatic Slug Welding, ASW) para soldar na cavidade a fim de remover facilmente o núcleo antes de terminar os cortes e de Gerenciamento de Formação Automática de Escória (Automatic Slug Management, ASM), que não requer a presença do operador. Ambas as funcionalidades reduzem a presença do operador na frente da máquina.

Mantenha a precisão independentemente da peça

Preserve a estabilidade da precisão durante a movimentação do eixo, graças ao sistema QUADRAX. A peça não se desloca, a massa dos eixos é constante e os eixos são independentes. Além disso, a base possui uma condutividade térmica inferior e um sistema de amortecimento de vibração.

Aplicações
Especificações
Vídeos

CUT P 350 Pro / CUT P 550 Pro / CUT P 800 Pro

AgieCharmilles CUT P 350 Pro

AgieCharmilles CUT P 350 Pro

AgieCharmilles CUT P 550 Pro

AgieCharmilles CUT P 550 Pro

AgieCharmilles CUT P 800 Pro

AgieCharmilles CUT P 800 Pro

Indústria 4.0: Otimize sua produtividade e disponibilidade de máquinas com soluções SMART e conectadas.

AgieCharmilles CUT P 350 Pro
AgieCharmilles CUT P 350 Pro
AgieCharmilles CUT P 550 Pro
AgieCharmilles CUT P 550 Pro
AgieCharmilles CUT P 800 Pro
AgieCharmilles CUT P 800 Pro
Indústria 4.0: Otimize sua produtividade e disponibilidade de máquinas com soluções SMART e conectadas.

Velocidade de corte mais rápida

Atinja o máximo em produtividade com nosso Gerador de Energia Inteligente (Intelligent Power Generator, IPG) de última geração.

Custo por peça

Reduza seu custo por peça e aumente o número de peças produzidas com tecnologias exclusivas para o fio AC Cut VS+.

Custos operacionais

Reduza seus custos operacionais com nossas funcionalidades de usinagem Eco.

Consumo de fios

Reduza consideravelmente fatores que exercem maior influência sobre os custos operacionais, graças à taxa de alimentação de fio otimizada e a tecnologias mais velozes com o Gerador de Energia Inteligente (Intelligent Power Generator, IPG).

Aumente suas possibilidades de design

Tire proveito das muitas vantagens consolidadas da EDM em comparação com métodos de fabricação mais convencionais da indústria médica. Conte com nossas soluções de EDM para fios de última geração para simplificar a execução de geometrias complexas e aproveitar custos reduzidos de ferramentas, ausência de forças de usinagem, biocompatibilidade controlada e uma ampla gama de opções de automação.

A precisão é a chave para a sua produtividade

A repetibilidade e a vida útil mais longa das ferramentas são características indispensáveis na miniaturização de componentes e no aumento dos volumes de produção. Atinja uma precisão de até 2 μm, repetibilidade de usinagem com termoestabilização e acabamentos de superfície mais finos de até Ra 0,08 μm, essenciais para o seu sucesso diário com a nova série EDM de corte de fios CUT P.

Otimize seu fluxo de trabalho, reduza seu tempo de lançamento no mercado

O tempo menor de lançamento no mercado, portfólios de produtos maiores e fabricação sem defeitos exigem fluxos de fabricação mais curtos e eficientes, linhas de produção mais flexíveis e processos mais confiáveis. Supere esses desafios com as soluções de máquinas SMART, bem como soluções de automação, para possibilitar a produtividade máxima, mantendo total flexibilidade. Duas noções muito contraditórias.

Sistema inteligente de proteção contra faíscas (ISPS)

O módulo ISPS reconhece as difíceis condições de usinagem e adapta automaticamente os parâmetros para evitar a quebra do fio durante o desbaste. O módulo ISPS se beneficia da tecnologia Spark Track: Utiliza os dados de distribuição de centelha para maximizar o desempenho de usinagem e fornecer proteção completa contra quebra de arame.

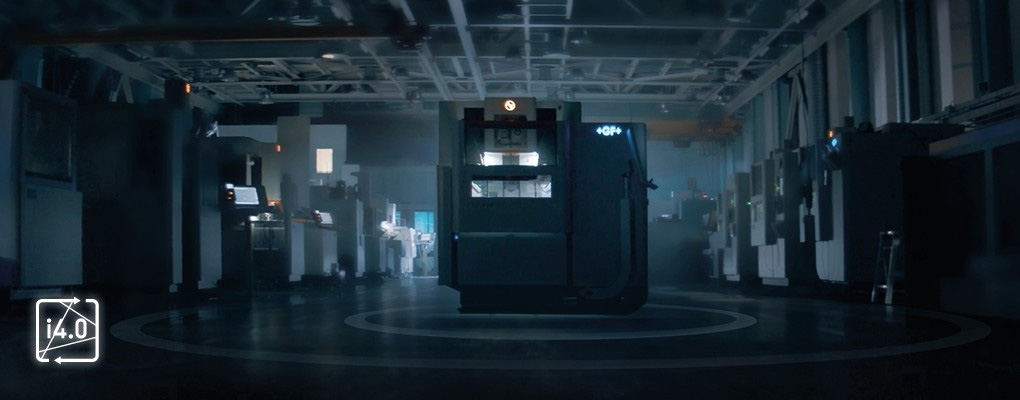

Dê um passo rumo ao futuro

O tempo que você gasta cortando é o tempo que você está ganhando dinheiro. É por isso que a GF Machining Solutions otimiza sua produtividade e disponibilidade de máquinas com soluções SMART e conectadas.

Conquiste sua autonomia O WorkShopManager e o CellManager conduzem você ao próximo patamar de flexibilidade.

Assegure a qualidade com monitoramento e rastreabilidade O eTracking digitaliza o monitoramento dos seus processos.

Suporte mais próximo para você Garanta a mais alta disponibilidade com o rConnect.

Gerencie seus recursos Aumente sua eficiência com consumíveis inteligentes.

CUT P 1250

AgieCharmilles CUT P 1250

AgieCharmilles CUT P 1250
AgieCharmilles CUT P 1250

Especificações

CUT P 350 Pro

Main Specifications
Travel X, Y, Z *	350 x 250 x 220 mm 13.77 x 8.66 x 8.66 in
Min. surface roughness RA	0.08 μm
Max. taper angle / height	± 30/220 (45/220 optional)° mm ± 30/8.66 (45/8.66 optional)° in
Max. workpiece dimensions *	1000 x 550 x 220 mm 39.37 x 21.65 x 8.66 in
Max. workpiece weight	750 kg 1653 lbs

Workpiece and electrode
Travel U, V **	350 x 220 mm 13.77 x 8.66 in
Wire diameters	0.15 - 0.33 (0.07-0.10 optional) mm 0.006 - 0.013 (0.003 - 0.004 optional) in
Max. wire spool weight	8 (25 optional) kg

* Width x depth x height ** Width x depth

CUT P 550 Pro

Main Specifications
Travel X, Y, Z *	550 x 350 x 400 mm 21.65 x 13.77 x 15.75 in
Min. surface roughness RA	0.08 μm
Max. taper angle / height	± 30/400 (45/400 optional)° mm ± 30/15.75 (45/15.75 optional)° in
Max. workpiece dimensions	1200 x 700 x 400 mm 47.24 x 27.56 x 15.75 in
Max. workpiece weight	1500 kg 3307 lbs

Workpiece and electrode
Travel U, V **	550 x 350 mm 21.65 x 13.77 in
Wire diameters	0.15-0.33 (0.07-0.10 optional) mm 0.006-0.013 (0.003-0.004 optional) in
Max. wire spool weight	8 (25 optional) kg

* Width x depth x height ** Width x depth

CUT P 800 Pro

Main Specifications
Travel X, Y, Z *	800 x 550 x 510 mm 31.5 x 21.65 x 20.07 in
Min. surface roughness RA	0.1 μm
Max. taper angle / height	± 30/510 (45/510 optional)° mm ± 30/20.07 (45/20.07)° in
Max. workpiece dimensions	1300 x 950 x 510 mm 51.18 x 21.65 x 20.07 in
Max. workpiece weight	3000 kg 6614 lbs

Workpiece and electrode
Travel U, V **	800 x 550 mm 31.5 x 21.65 in
Wire diameters	0.15-0.33 mm 0.06-0.013 in
Max. wire spool weight	25 kg

* Width x depth x height ** Width x depth

CUT P 1250

Main Specifications
Travel X, Y, Z	1250 x 850 x 100-800 mm 49.2 x 33.5 x 3.9-27.56 in
Min. surface roughness RA	0.2 μm
Max. taper angle / height	30/800 ° mm 30/31.5 ° in
Max. workpiece dimensions *	2300 x 1300 x 800 mm 90.6 x 51.2 x 31.49
Max. workpiece weight	6000 kg 13228 lbs

Workpiece and electrode
Travel U, V	1250 x 850 mm 49.2 x 33.5 in
Wire diameters	0.15-0.33 mm 0.006-0.013
Max. wire spool weight **	25-45 kg 55-100 lbs

* Length x depth x height ** Option
