Série AgieCharmilles CUT 2000/3000

Precisão de ligação com produtividade

A série AgieCharmilles CUT 2000/3000 é o equilíbrio perfeito entre produtividade e precisão. Extremamente precisa, flexível e capaz de fornecer soluções completas e integradas para seus desafios de fabricação. Prepare-se para obter uma qualidade sem restrições de resultados em precisão ou acabamento de superfície para obter peças com a melhor qualidade e otimizar a produtividade.

Flexibilidade e eficiência

Simplifique seu processo de fabricação com o conceito de máquina e interface homem-máquina (IHM) ultra-flexível e reduza o tempo de entrega para seus clientes. Aumente a capacidade de resposta e aceite trabalhos urgentes ou mude suas estratégias de dia e noite na hora.

Automação de processo

Automatize sua produtividade e use arame grosso para desbaste rápido e econômico, enquanto maquina com arame fino para cortar raios finos com a melhor precisão. Controle a peça desde o projeto até o controle de qualidade com uma solução integrada completa.

Excelência em resultados

Entregue as peças de maior precisão com a versão de precisão X-treme da série CUT X000. Obtenha o melhor acabamento de superfícies e evite problemas relacionados à oxidação com a versão OilTech. Obtenha a grande repetitividade graças à estabilização térmica independente das condições da oficina e aproveite nossa experiência em desenvolvimento de tecnologia.

CUT 2000 S/X - CUT 3000 S/X

Aceite todos os cookies para visualizar o conteúdo externo.

AgieCharmilles CUT 2000 X
AgieCharmilles CUT 2000 X
AgieCharmilles CUT 2000 S
AgieCharmilles CUT 3000 X

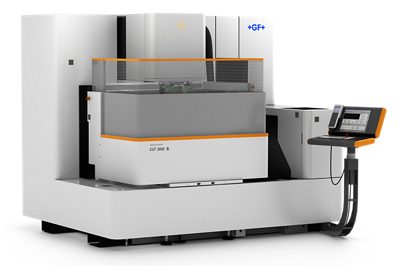

AgieCharmilles CUT 3000 S
AgieCharmilles CUT 3000 S
1/

Duas máquinas em uma só

O AWC altera automaticamente os diâmetros de arame durante a usinagem, permitindo uma usinagem complexa, enquanto mantém o processo lucrativo.

Precisão total e repetitividade

Alcance de precisão de ±1,5 µm para uma precisão de posicionamento total com a versão X desta série graças ao seu método especial de calibração a laser.

Centro de metrologia incorporado

Precisão de medição: ± 1,0 μm com uma lupa de 158 x. x.± 1,5 μm com uma lupa de 56 x.

Trocador de Fios Automático (AWC)

Trocador de Fios Automático (AWC)

Use um arame grosso para desbaste e troque facilmente para um arame pequeno para obter pequenos raios e uma definição detalhada dos detalhes. Seja mais produtivo e economize custos usando diâmetros de arame idênticos: arame de baixo custo para desbaste e arame de alto desempenho para acabamento.

Sistema inteligente de proteção contra faíscas (ISPS)

Sistema inteligente de proteção contra faíscas (ISPS)

O módulo ISPS reconhece as difíceis condições de usinagem e adapta automaticamente os parâmetros para evitar a quebra do fio durante o desbaste. O módulo ISPS se beneficia da tecnologia Spark Track: Utiliza os dados de distribuição de centelha para maximizar o desempenho de usinagem e fornecer proteção completa contra quebra de arame.

Unidade de Visão Integrada (IVU Advance)

Unidade de Visão Integrada (IVU Advance)

Reduza seu investimento em equipamentos de medição e economize tempo de configuração. Tome as referências sem uma máquina de medição e corrija erros de usinagem para obter resultados de alta qualidade - tudo sem remover a peça de trabalho.

Trabalho fácil. Gestão fácil

Trabalho fácil. Gestão fácil

Faça modificações de última hora sem esforço na sequência de usinagem e otimize sua produtividade introduzindo ações especiais diretamente no trabalho para melhorar a qualidade e a produtividade.

AgieCharmilles CUT 2000 OilTech

As versões OilTech da série CUT X000 foram projetadas para oferecer excelente integridade e acabamento da superfície. Beneficie da melhor qualidade das superfícies para as suas aplicações mais exigentes.

Integridade perfeita das superfícies

Usine com confiança peças que requerem longos períodos de submersão. Esqueça as questões típicas relacionadas à depleção de cobalto ao usinar em água.

Reduza o espaçamento

Obtenha ranhuras com menores larguras e raios devido ao menor espaçamento entre o arame e a peça de trabalho possibilitadas pelo dielétrico do óleo, em comparação com a água e o diâmetro de arame comparável.

CUT 2000 OilTech

Aceite todos os cookies para visualizar o conteúdo externo.

AgieCharmilles CUT 2000 OilTech
AgieCharmilles CUT 2000 OilTech
1/
Maior flexibilidade do desenho

Maior flexibilidade do desenho

Alcance raios ultrafinos em grandes alturas. Aumente sua flexibilidade do desenho e esqueça as mudanças manuais de guia ao usar diferentes diâmetros de arame.

Precisão sem restrições

Precisão sem restrições

Acerta na primeira vez: Aumente a repetitividade em dados multiparidade com a nossa versão X-treme.

Especificações

CUT 2000 S / CUT 2000 X

Main Specifications

Main Specifications
Travel X, Y, Z

350 x 250 x 256 mm

13.77 x 9.84 x 10 in
Min. surface roughness RA 0.07 μm
Max. taper angle / height

± 30°/100 mm

± 30°/3.93 in
Max. workpiece dimensions *

750 x 550 x 250 mm

29.5 x 21.6 x 9.8 in
Max. workpiece weight (with bath)

200 kg

440 lbs

Workpiece

Workpiece
Travel U, V

± 70 mm

± 2.7 in
Wire diameters

0.10 - 0.30 (0.05-0.07 optional) mm

0.004 - 0.012 (0.002-0.003 optional) in
Max. wire spool weight

25 kg

55.11 lbs

CUT 3000 S / CUT 3000 X

Main Specifications

Main Specifications
Travel X, Y, Z

500 x 350 x 256 mm

19.7 x 13.77 x 10 in
Min. surface roughness RA 0.07 μm
Max. taper angle / height

± 30°/100 mm

± 30°/3.93 in
Max. workpiece dimensions *

1050 x 650 x 250 mm

41.3 x 25.6 x 9.8 in
Max. workpiece weight (with bath)

400 kg

880 lbs

Workpiece

Workpiece
Travel U, V

± 70 mm

± 2.7 in
Wire diameters

0.10 - 0.30 (0.05 - 0.07 optional) mm

0.004 - 0.012 (0.002 - 0.003 optional) in
Max. wire spool weight

25 kg

55.11 lbs

CUT 2000 Oiltech

Main Specifications

Main Specifications
Travel X, Y, Z

350 x 250 x 256 mm

13.77 x 9.84 x 10 in
Min. surface roughness RA

0.05 μm

2 μin
Max. taper angle / height

± 30°/100 mm

± 30°/3.93 in
Max. workpiece dimensions *

750 x 550 x 250 mm

29.5 x 21.6 x 9.8 in
Max. workpiece weight 200 kg

Workpiece

Workpiece
Travel U, V

± 70 mm

± 2.7 in
Wire diameters

0.10 - 0.30 (0.05-0.07 optional) mm

0.004 - 0.012 (0.002-0.003 optional) in
Max. wire spool weight

25 kg

55.11 lbs
