Série AgieCharmilles CUT 1000

Conçue pour une précision exceptionnelle
La série CUT 1000 de GF Machining Solutions, spécialement conçue pour répondre aux exigences en matière de micro-dimensions, offre des caractéristiques uniques en termes de précision et de productivité, ainsi qu’une prévisibilité et une répétabilité parfaites des résultats d’usinage.

Excellence dans les résultats

Fabriquez des pièces de la plus haute précision grâce à la version X-treme precision de la série CUT X 1000. La structure mécanique innovante de la CUT 1000 et une séparation cohérente des sources de chaleur de la zone d’électroérosion, immergée en permanence, ainsi qu’un circuit d’eau optimal garantissent les conditions nécessaires à des résultats exceptionnels.

Automatisation du processus

Automatisez votre productivité et utilisez du gros fil pour un dégrossissage rapide et rentable, puis usinez avec du fil mince pour la découpe de rayons étroits d’une précision optimale. Contrôlez la pièce depuis sa conception jusqu’au contrôle qualité grâce à une solution intégrée complète.

Flexibilité et rentabilité

Simplifiez votre processus de fabrication avec cette machine ultra-flexible et son concept d’interface personne-machine (IPM), tout en réduisant les délais de livraison à vos clients. Augmentez votre réactivité et acceptez des projets urgents ou modifiez votre plan stratégique à la volée.

CUT 1000 – CUT 1000 OilTech

AgieCharmilles CUT E 1000
AgieCharmilles CUT E 1000
AgieCharmilles CUT E 1000
AgieCharmilles CUT E 1000
1/
2 x 8 kg

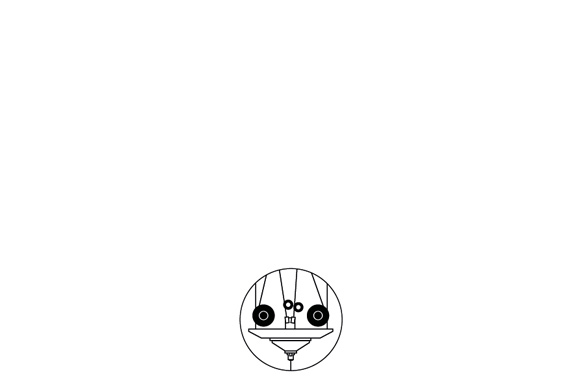

Nombres de fils disponibles avec le changement automatique du fil. La CUT 1000 a également une capacité optimale sur les circuits à deux fils.

0,02 mm

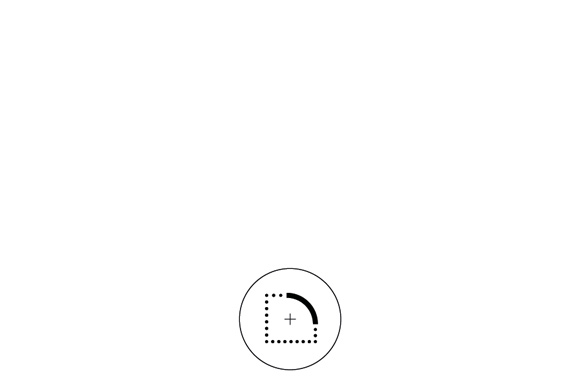

Haute précision dans les rayons internes. Exactitude de l’usinage des petits détails avec possibilité d’usinage des rayons internes jusqu’à 0,02 mm.

Une plus grande liberté de conception

Une plus grande liberté de conception

Obtenez un rayon ultra-fin pour des hauteurs importantes. Augmentez votre liberté de conception et oubliez les changements manuels de guides lors de l’utilisation de fils de diamètres différents.

Explorez plus avant la miniaturisation

Explorez plus avant la miniaturisation

Obtenez la meilleure précision en micro-électronique. Une gestion facile des fils à faible diamètre est désormais à votre portée.

Obtenez la plus grande précision dans toutes les conditions

Obtenez la plus grande précision dans toutes les conditions.

Assurez-vous que la température de l’eau dans le réservoir de travail soit absolument constante. L’eau est refroidie dans le réservoir diélectrique principal avant la recirculation. Le niveau d’eau est automatiquement réglé à la hauteur de la pièce en relevant et en abaissant le réservoir de travail rempli.

Précision totale et répétabilité

Précision totale et répétabilité

Grâce à une conception exclusive du design de la machine, la CUT 1000 répond à des exigences très strictes en matière de précision de positionnement. Ces résultats sont possibles grâce à une structure monobloc avec des axes X et Y séparés.

Excellence de la finition des surfaces

Excellence de la finition des surfaces

Obtenez la meilleure finition des surfaces, même lors d’opérations immergées, et oubliez le polissage post-process.

CUT 1000 OilTech

La version OilTech de la série CUT 1000 est conçue pour l’excellence de l’intégrité et de la finition des surfaces. Réduisez le nombre de découpes nécessaires pour obtenir la meilleure finition des surfaces.

Aucune corrosion

Les pièces usinées sur la CUT 1000 OilTech présentent une qualité des surfaces exceptionnelle. Absence de coloration due à l’oxydation ou au redépôt de matières en suspension dans le matériau diélectrique.

Usinage à l’huile pour des résultats excellents

Adoptez la solution parfaite pour les montres de luxe. Les pièces usinées sont solides et sans défaut, prêtes à l’emploi, esthétiquement parfaites et d’une qualité exceptionnelle. Elles répondent aux exigences très élevées de l’industrie de l’horlogerie.

CUT 1000 OilTech

AgieCharmilles CUT 1000 OilTech
AgieCharmilles CUT 1000 OilTech
AgieCharmilles CUT 1000 OilTech
AgieCharmilles CUT 1000 OilTech
1/
Le monde des micro-dimensions

Le monde des micro-dimensions

Dans la fabrication d’outils d’estampage de haute précision et dans la production de micro-composants, la plus grande précision des contours, une finition des surfaces irréprochable et la répétabilité la plus élevée sont des incontournables absolus.

Qualité des surfaces au plus haut niveau

Qualité des surfaces au plus haut niveau

Le CUT 1000 OilTech utilise un matériau diélectrique inerte (huile), ce qui permet la production de pièces d’une qualité de surfaces inégalée, même si cela implique une immersion à long terme dans le matériau diélectrique.

Caractéristiques techniques

CUT 1000

Main Specifications

Travel X, Y, Z

220 x 160 x 100 mm

8.66 x 6.3 x 3.93

Min. surface roughness RA0.05 μm
Max. taper angle / height

3/80°  mm

3/3.14° in

Max. workpiece dimensions *

300 x 200 x 80 mm

11.81 x 7.87 x 3.14 in

Max. workpiece weight

35 kg

77 lbs

Workpiece and electrode

Travel U, V

± 40 mm

± 1.57 in

Wire diameters

0.07 - 0.20 (0.02-0.05 optional) mm

0.003 - 0.008 (0.0008 - 0.002 optional) in

Max. wire spool weight2x8 kg

* Width x depth x height

CUT 1000 Oiltech

Main Specifications

Travel X, Y, Z

220 x 160 x 100 mm

8.66 x 6.3 x 3.93

Min. surface roughness RA0.05 μm
Max. taper angle / height

3/80°  mm

3/3.14° in

Max. workpiece dimensions *

300 x 200 x 80 mm

11.81 x 7.87 x 3.14 in

Max. workpiece weight

35 kg

77 lbs

Workpiece and electrode

Travel U, V

± 40 mm

± 1.57 in

Wire diameters

0.07 - 0.20 (0.02-0.05 optional) mm

0.003 - 0.008 (0.0008 - 0.002 optional) in

Max. wire spool weight2x8 kg

* Width x depth x height
