Série Mikron MILL E

Les machines verticales à trois axes Mikron MILL E 800 et Mikron MILL E 1200 sont des références dans la catégorie des VMC. Cette technologie se distingue par sa robustesse, sa compacité et sa facilité d’utilisation. Cette parfaite conciliation des performances d’usinage et de la stabilité du matériel est le fruit de la longue expérience dans le développement de nos ingénieurs. Cette expertise a permis d’obtenir un équipement de productivité de précision efficace, dont le fonctionnement se révèle irréprochable en toute circonstance.

Installation facile et rapide avec accès complet

Obtenez une vue et un accès optimaux à votre pièce pour écourter le temps d’installation et prolonger la durée d’usinage, même sans automation. Expérimentez un chargement par grue sans effort grâce à des systèmes de portes « 1+1/2 » pour un accès maximal à la table et à la pièce à usiner, avec de larges fenêtres sur tous les côtés pour une vue illimitée de la pièce.

Faible temps d’arrêt grâce aux composants de qualité

Finis les temps d’arrêt imprévus grâce à nos normes de qualité élevées. Assurez la qualité de vos pièces et votre livraison dans les délais grâce à une solution conçue et testée pour garantir votre succès avec des composants électriques intégrés de haute qualité.

Livraison rapide pour un prompt retour sur investissement (ROI)

Obtenez un ROI plus rapidement grâce à la livraison rapide de nos configurations de machines les plus populaires. Passez de votre décision d’investissement à la production de vos premières pièces en moins de deux semaines grâce à notre stock européen disponible immédiatement. Choisissez votre fournisseur unique de solutions qui tracera la voie rapide de votre succès.

MILL E 800 - MILL E 1200

Veuillez accepter tous les cookies pour afficher le contenu externe.

MILL E 800
MILL E 800
MILL E 1200 MILL E 1200
MILL E 1200 - open MILL E 1200 - open
MILL E 1200 - open MILL E 1200 - open
1/

Conception rigide et compacte pour une flexibilité totale

Les séries Mikron MILL E offrent des performances fiables et spectaculaires sans distinction pour l’application trois axes conventionnelle, grâce à des composants reconnus et éprouvés réunis dans une solution très efficace conçue pour la performance.

Efficacité de la machine dans un large éventail d’applications

Les trois broches différentes, 12 000 tr/min, 16 000 tr/min et 20 000 tr/min permettent d’assurer que la solution de la série Mikron MILL E est idéale pour votre atelier. Les grandes portes avant et portes latérales dans un système de 1+1/2 portes assurent une grande ergonomie de la machine et facilitent le chargement et le déchargement des pièces pour un large éventail d’application.

Augmentez les performances de la machine avec un processus d’usinage intelligent

Tire profit du module smart machine de GF Machining solution, comme l’Intelligent Thermal Control (ITC), l’Intelligent Spindle monitoring (ISM) ou l’Operator Support System (OSS) pour améliorer le processus de fraisage tout en surveillant votre production à travers rConnect et l’interface standard OPC UA.

Production ininterrompue, tous les jours de l’année

Réduisez le temps non-productif grâce aux changeurs d’outils automatiques latéraux, aux magasins à grande capacité et au système de préhension rapide à double bras et entraînement par caméra. Tirez également parti de la gestion avancée des copeaux et du liquide d’arrosage ainsi que de la conception intégrée prête à l’automation.

Approprié pour les pièces de petite et grande taille

Tirez profit de la qualité et de la flexibilité fournies par le banc de machine rigide, résistant et généreusement dimensionné de cette solution, ainsi que de la robustesse amortissant les vibrations. Assurez votre qualité en préservant votre précision et bénéficiez de la flexibilité requise pour produire des pièces de petite et grande taille avec la même machine.

La meilleure performance de sa catégorie pour n’importe quel atelier

La meilleure performance de sa catégorie pour n’importe quel atelier

L’excellence de l’usinage à 3 axes n’a jamais été aussi facile à intégrer grâce aux solutions à haut rendement de la série E de MILL. Ces machines fiables et abordables offrent la technologie de pointe de GF Machining Solutions, des broches Step-Tec aux modules smart machine, dans un ensemble capable de gérer une grande variété d’applications et de matériaux, avec son banc de machine rigide et sa dynamique élevée.

Une gamme infinie de possibilités de fabrication

Une gamme infinie de possibilités de fabrication

Grâce à la gamme complète d’options disponibles pour la série MILL E, vous pourrez facilement concevoir la solution de fabrication idéale pour les besoins de votre atelier. Trois tailles de broches, des tables conçues pour les volumes et les poids de pièces les plus courants, et la dernière génération d’équipements standard et en option, ainsi que des tailles de magasins d’outils et des types de contrôle variés, ouvrant sur une gamme véritablement illimitée de possibilités pour vos opérations de production de pièces.

Série pro VCE 1400/1600/2000 - Fraisage parfaitement efficace de pièces pouvant atteindre 2 mètres

Veuillez accepter tous les cookies pour afficher le contenu externe.

Le produit phare peu coûteux de la série PRO VCE 1400/1600/2000 renforce votre fabrication des moules simples et complexes, des prototypes de matrices et des pièces uniques pouvant mesurer 2 mètres et peser 3 tonnes. Qu’il s’agisse d’un atelier de fabrication, d’un fabricant de matrices et de moules, d’opérations de taille petite à moyenne, d’un fabricant de prototypes ou d’un producteur de pièces uniques, ce produit phare au prix raisonnable fournit toujours les résultats attendus et encore davantage. Bénéficiez d’un banc de machine rigide et de composants clés de pointe, ainsi que du CNC, de la broche et d’échelles linéaires favorisant la précision incluses, pour assurer votre succès. Découvrez une configuration facile, une excellente ergonomie, et un choix de X déplacements de 1 400 à 2 000 mm pour usiner une large gamme de matériaux et mettre en œuvre un large éventail d’applications.

Veuillez accepter tous les cookies pour afficher le contenu externe.

Vaste zone de travail permettant d’assurer l’usinage de pièces pouvant atteindre 2 mètres

L’ergonomie et l’espace de travail généreux et ergonomique associés à un grand déplacement d’axe donnent à votre application la flexibilité nécessaire pour usiner un large éventail d’applications, quelle que soit la pièce, garantissant ainsi les résultats attendus sur toute la table.

Solutions de tables rigides pour assurer le fraisage de pièces pouvant peser jusqu’à 3 tonnes

La construction, la conception et le banc de machine rigide de la Mikron VCE série Pro vous permettent d’assurer facilement l’usinage de pièces pouvant peser jusqu’à 3 tonnes, sans compromettre le processus d’usinage ni les pièces finales.

Caractéristiques techniques

MILL E 800

Main Specifications

Main Specifications
Travel X, Y, Z 850 x 600 x 600 mm
Feed rate X/Y/Z 15 m/min
Rapid feed rate X,Y / Z 40 m/min
Working table T-slot table 1050 x 600 mm
Table load 1000 kg
Working spindle 20'000 rpm - HSK-A63
16'000 rpm - HSK-A63 & ISO & BT40
12'000 rpm - ISO & BT40
Tool magazine 30 / 60 pockets
Footprint
Automation On request:
System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis

MILL E 1200

Main Specifications

Main Specifications
Travel X, Y, Z 1250 x 600 x 600 mm
Feed rate X/Y/Z 15 m/min
Rapid feed rate X,Y / Z 40 m/min
Working table T-slot table 1450 x 600 mm
Table load 1500 kg
Working spindle 20'000 rpm - HSK-A63
16'000 rpm - HSK-A63 & ISO & BT40
12'000 rpm - ISO & BT40
Tool magazine 30 / 60 pockets
Footprint
Automation On request:
System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis

VCE 600 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 600 x 500 x 540 mm
Feed rate X/Y/Z 40 m/min
Working table 700 x 500 mm
Table load 800 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis

VCE 800 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 800 x 500 x 540 mm
Feed rate X/Y/Z 40 m/min
Working table 910 x 500 mm
Table load 1100 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis

VCE 1000 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 1020 x 560 x 600 mm
Feed rate X/Y/Z 40 m/min
Working table 1000 x 560 mm
Table load 1350 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 / 60 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis

VCE 1200 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 1200 x 600 x 675 mm
Feed rate X/Y/Z 32 / 24 m/min
Working table 1220 x 620 mm
Table load 1700 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 / 60 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis

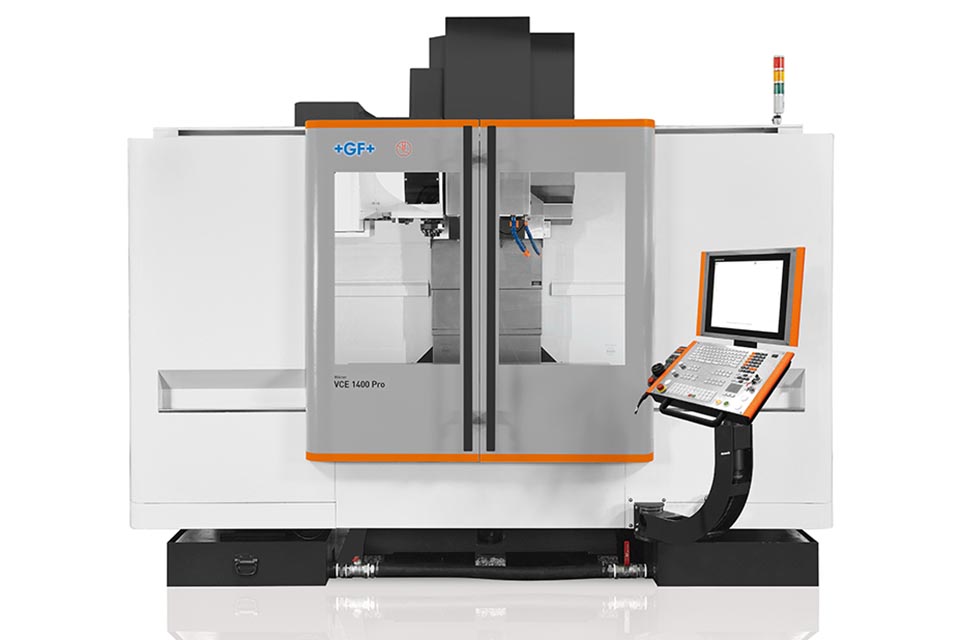

VCE 1400 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 1400 x 650 x 675 mm
Feed rate X/Y/Z 32 / 24 m/min
Working table 1400 x 620 mm
Table load 1700 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 / 60 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis

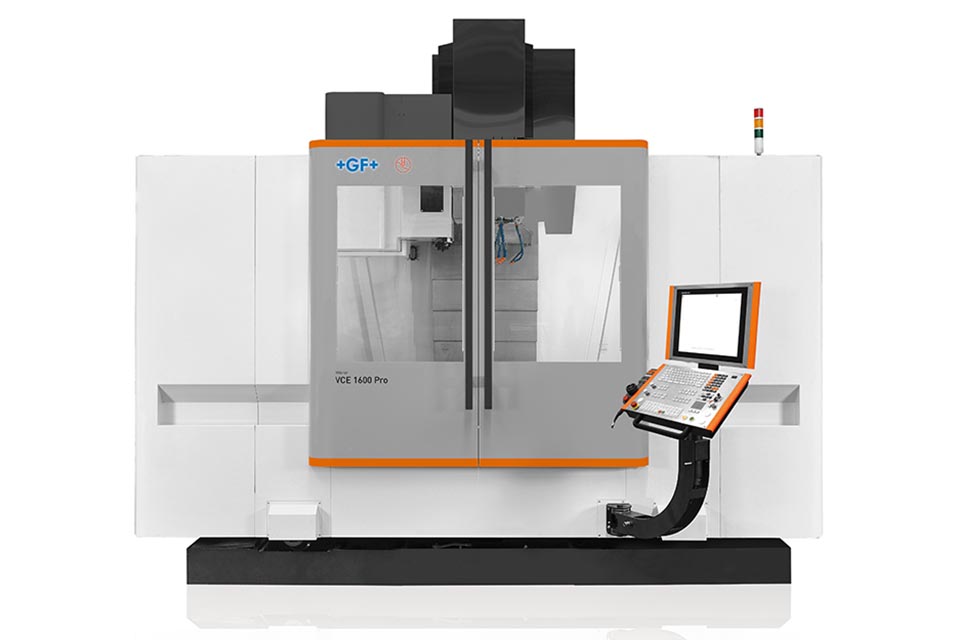

VCE 1600 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 1600 x 900 x 800 mm
Feed rate X/Y/Z 24 / 20 m/min
Working table 1700 x 850 mm
Table load 2000 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
6'000 rpm - ISO & BT50
Tool magazine 40 / 60 pockets - HSK-A63
30 / 40 / 60 pockets - ISO & BT40
24 / 40 pockets -  ISO & BT50
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis

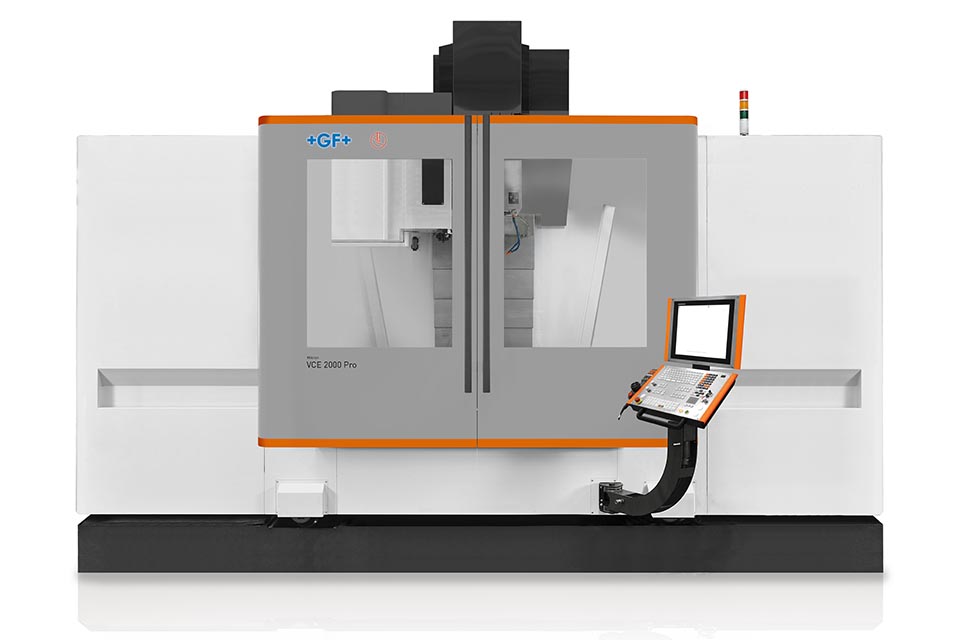

VCE 2000 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 2000 x 900 x 800 mm
Feed rate X/Y/Z 20 m/min
Working table 2100 x 850 mm
Table load 3000 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
6'000 rpm - ISO & BT50
Tool magazine 40 / 60 pockets -  HSK-A63
30 / 40 / 60 pockets - ISO & BT40
24 / 40 pockets -  ISO & BT50
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
