Baureihe Mikron MILL E

Die 3-Achsen-Vertikal-Fräsmaschinen Mikron MILL E 800 und Mikron MILL E 1200 setzen neue Standards in der Kategorie der Vertikal-Bearbeitungszentren. Die Modelle bestechen durch ihre Robustheit, Kompaktheit und Benutzerfreundlichkeit. Die perfekte Abstimmung von Bearbeitungsleistung und Bearbeitungsstabilität ist das Produkt der langjährigen Entwicklungserfahrung unserer Ingenieure. Das Ergebnis ist effiziente, präzise Produktionsausrüstung für tadellosen Betrieb in jeder Situation.

Einfache und schnelle Einrichtung mit vollem Zugriff

Optimale Sicht und Zugriff auf das Werkstück beschleunigt die Einrichtungszeit und verlängert die Laufzeit selbst ohne Automation. Erleben Sie eine mühelose Kranbeladung dank der „1+1/2“-Türsysteme für maximalen Zugang zu Tischen und Werkstücken und rundherum großen Fenstern für optimale Sicht auf das Werkstück.

Geringe Ausfallzeiten dank Qualitätskomponenten

Verabschieden Sie sich dank unserer hohen Qualitätsstandards von unvorhergesehenen Ausfallzeiten. Stellen Sie Teilequalität und pünktliche Lieferungen sicher – mit einer Lösung, die für Ihren Erfolg entwickelt und getestet wurde und aus hochwertigen angetriebenen Komponenten besteht.

Schnelle Lieferung für eine gute Kapitalrendite

Erleben Sie Ihre Kapitalrendite mit unserer schnellen Lieferung bewährter Maschinenkonfigurationen. Dank unseres europäischen Lagerbestands gelangen Sie innerhalb von zwei Wochen von der Investitionsentscheidung zur Produktion erster Teile. Entscheiden Sie sich für den Anbieter einer Komplettlösung, der Sie auf den schnellen Weg zum Erfolg bringt.

MILL E 800 - MILL E 1200

MILL E 800
MILL E 800
MILL E 1200 MILL E 1200
MILL E 1200 - open MILL E 1200 - open
MILL E 1200 - open MILL E 1200 - open
1/
Steife und kompakte Ausführung für 100 %-ige Flexibilität

Die Serie Mikron MILL E bietet spektakuläre, zuverlässige Leistung in konventionellen Drei-Achsen-Anwendungen dank der bekannten und bewährten Komponenten, die in einem hocheffizienten Paket kombiniert sind.

Maschineneffizienz für eine breite Anwendungspalette

Die drei verschiedenen Spindeln, 12.000 U/min, 16.000 U/min und 20.000 U/min machen es einfach, die ideale Lösung für die Serie Mikron MILL E für Ihre Werkstatt zu finden. Die großen Front- und Seitentüren in einem 1+1/2-Türensystem sorgen für eine hohe Ergonomie der Maschine und erleichtern das Be- und Entladen der Werkstücke für eine extrem breite Anwendungspalette.

Steigern Sie die Maschinenleistungen mit intelligenten Bearbeitungsprozessen

Profitieren Sie von den Smart Machine-Modulen von GF Machining, wie z. B. der intelligenten thermischen Steuerung (Inteligent Thermal Control – ITC), der intelligenten Spindelüberwachung (Intelligent Spindle Monitoring – ISM) oder dem Operator Support System (OSS), um den Fräsprozess zu verbessern und gleichzeitig Ihre Produktion über rConnect und die OPC UA-Standardschnittstelle im Auge zu behalten.

Unterbrechungsfreie Produktion, 365 Tage im Jahr

Minimieren Sie die unproduktive Zeit mit seitlich montierten Werkzeugwechslern, Magazinen mit hoher Kapazität und einem schnellen Doppelarm-Greifersystem mit Nockenantrieb sowie einem fortschrittlichen Span- und Kühlmittelmanagement und einem automationsfähigen Gehäusedesign.

Geeignet für große und kleine Werkstücke

Profitieren Sie von der Qualität und Flexibilität, die durch den steifen Maschinensockel, das elastische und großzügig dimensionierte Maschinenbett und die schwingungsdämpfende Robustheit dieser Lösung erreicht werden. Sichern Sie Ihre Qualität durch Präzision, und erhalten Sie die Flexibilität, kleine und große Werkstücke mit derselben Maschine zu fertigen.

Erstklassige Leistung für jede Werkstatt

Erstklassige Leistung für jede Werkstatt

Dank der hocheffizienten Lösungen der Baureihe MILL E war die Optimierung der 3-Achsen-Bearbeitung noch nie so einfach. Diese zuverlässigen und erschwinglichen Maschinen liefern die branchenführende Technologie von GF Machining Solutions, von der Step-Tec-Spindel bis zu smart machine-Modulen. Das Paket eignet sich dank eines steifen Maschinenbetts, auf dem mit hoher Dynamik gearbeitet wird, für eine Vielzahl von Anwendungen und Materialien.

Eine unendliche Auswahl an Bearbeitungsmöglichkeiten

Eine unendliche Auswahl an Bearbeitungsmöglichkeiten

Die umfassenden Optionen für die Baureihe MILL E machen es einfach, zu einer idealen Lösung für die Fertigung in Ihrer Werkstatt zu kommen. Drei Spindelgrößen, Tische für alle gängigen Teilegrößen und -gewichte und die neueste Generation an Standard- und Spezialausrüstung. Zusammen mit verschiedenen Werkzeugmagazinen und Steuerungstypen wird eine grenzenlose Bandbreite an Möglichkeiten für Ihre Teileproduktion real.

Serie VCE 1400/1600/2000 Pro – Ideal für effizientes Fräsen von Werkstücken mit bis zu 2 m

Die preisgünstigen Bestseller der Serie VCE 1400/1600/2000 Pro ermöglichen Ihnen die Produktion von einfachen bis komplexen Formen, Prototypen und Einzelwerkstücken bis zu 2 m und 3 t. Ganz gleich, ob Sie eine Auftragswerkstätte, ein Werkzeug- und Formenbauer, ein kleiner bis mittlerer Betrieb, ein Prototypenhersteller oder ein Einzelwerkstück-Fertiger sind: Dieser preisgünstige Bestseller liefert immer die erwarteten Ergebnisse und sogar mehr. Das steife Maschinenbett und die Hightech-Schlüsselkomponenten – zusammen mit CNC, Spindel und präzisionsunterstützenden Linearmaßstäben – treiben Ihren Erfolg voran. Erleben Sie das einfache Einrichten, die hervorragende Ergonomie, eine Auswahl an X-Verfahrwegen von 1.400 bis 2.000 mm, um eine Vielzahl von Werkstoffen zu bearbeiten und eine Vielzahl von Anwendungen auszuführen.

Großer Arbeitsbereich zur Bearbeitung von Werkstücken bis zu 2 m

Der ergonomische und großzügige Arbeitsraum in Verbindung mit dem großen Achsweg ermöglicht Ihnen die flexible Bearbeitung einer breiten Anwendungspalette, unabhängig von der Größe des Werkstücks, und gewährleistet die erwarteten Ergebnisse über die gesamte Arbeitsfläche.

Steif- und Tischlösungen zum Fräsen von Werkstücken bis zu 3 t

Die Konstruktion, die Ausführung und das steife Maschinenbett der Serie Mikron VCE Pro ermöglichen es Ihnen, problemlos Werkstücke bis zu 3 t zu bearbeiten, ohne Ihren Fräsprozess und das Endergebnis zu beeinträchtigen.

Spezifikationen

MILL E 800

Main Specifications

Main Specifications
Travel X, Y, Z 850 x 600 x 600 mm
Feed rate X/Y/Z 15 m/min
Rapid feed rate X,Y / Z 40 / 35 m/min
Working table T-slot table 1050 x 600 mm
Table load 800 kg
Working spindle 20'000 rpm - HSK-A63
16'000 rpm - HSK-A63 & ISO & BT40
12'000 rpm - ISO & BT40
Tool magazine 30 / 60 pockets
Footprint
Automation On request:
System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
MILL E 1200

Main Specifications

Main Specifications
Travel X, Y, Z 1250 x 600 x 600 mm
Feed rate X/Y/Z 15 m/min
Rapid feed rate X,Y / Z 40 / 35 m/min
Working table T-slot table 1450 x 600 mm
Table load 1200 kg
Working spindle 20'000 rpm - HSK-A63
16'000 rpm - HSK-A63 & ISO & BT40
12'000 rpm - ISO & BT40
Tool magazine 30 / 60 pockets
Footprint
Automation On request:
System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
VCE 600 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 600 x 500 x 540 mm
Feed rate X/Y/Z 40 m/min
Working table 700 x 500 mm
Table load 800 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
VCE 800 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 800 x 500 x 540 mm
Feed rate X/Y/Z 40 m/min
Working table 910 x 500 mm
Table load 1100 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
VCE 1000 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 1020 x 560 x 600 mm
Feed rate X/Y/Z 40 m/min
Working table 1000 x 560 mm
Table load 1350 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 / 60 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
VCE 1200 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 1200 x 600 x 675 mm
Feed rate X/Y/Z 32 / 24 m/min
Working table 1220 x 620 mm
Table load 1700 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 / 60 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis

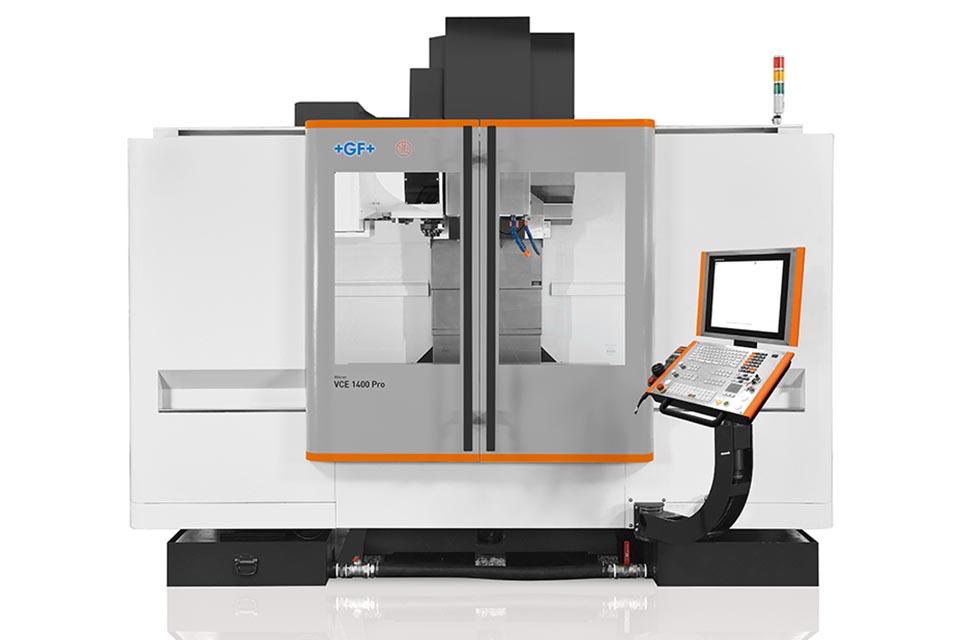

VCE 1400 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 1400 x 650 x 675 mm
Feed rate X/Y/Z 32 / 24 m/min
Working table 1400 x 620 mm
Table load 1700 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 / 60 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis

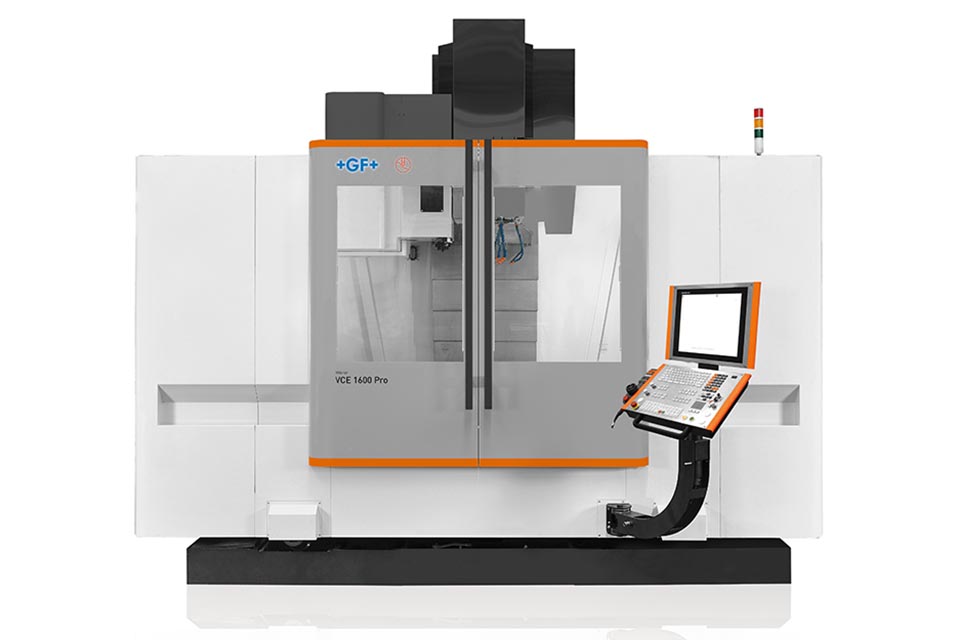

VCE 1600 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 1600 x 900 x 800 mm
Feed rate X/Y/Z 24 / 20 m/min
Working table 1700 x 850 mm
Table load 2000 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
6'000 rpm - ISO & BT50
Tool magazine 40 / 60 pockets - HSK-A63
30 / 40 / 60 pockets - ISO & BT40
24 / 40 pockets -  ISO & BT50
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis

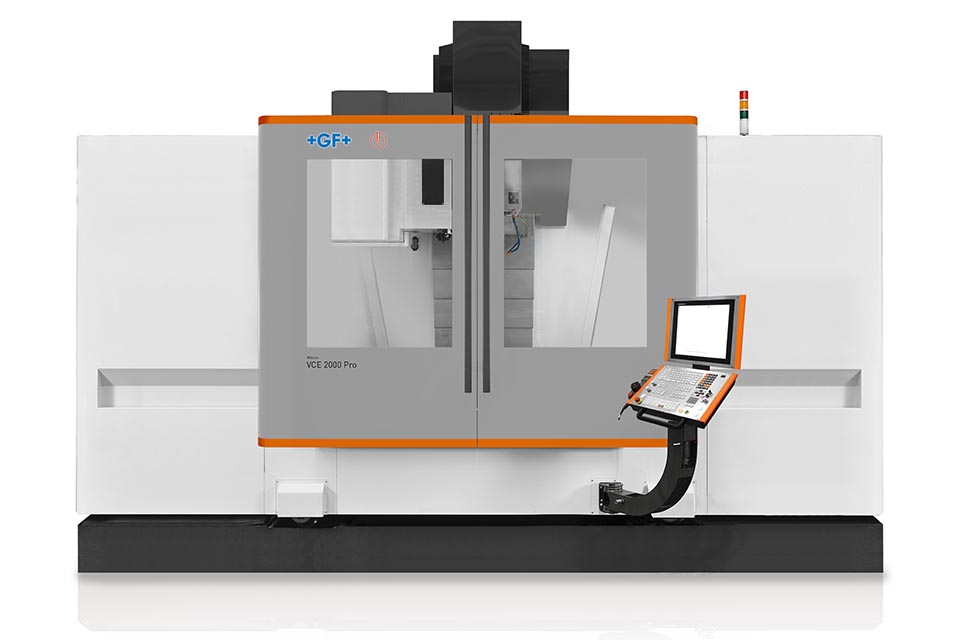

VCE 2000 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 2000 x 900 x 800 mm
Feed rate X/Y/Z 20 m/min
Working table 2100 x 850 mm
Table load 3000 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
6'000 rpm - ISO & BT50
Tool magazine 40 / 60 pockets -  HSK-A63
30 / 40 / 60 pockets - ISO & BT40
24 / 40 pockets -  ISO & BT50
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis

Laden Sie die Broschüre herunter
