Mikron MILL E 系列

三軸立式 Mikron MILL E 800 和 Mikron MILL E 1200 在 VMC 類別中樹立了標準。它具有穩健、小巧及易於使用等的重要特性。我們工程師的長期開發經驗造就了加工效能與穩定性之間的完美協調。這便促成了高效的精密生產設備，及任何情況下都能實現的無懈可擊運作。

方便快捷的裝置和全方位存取

即使沒有自動化，也可以獲得最佳視野並存取工件，以加快裝置時間並延長運轉時間。借助「1 + 1/2」門式系統最大程度地接近工作台和存取工件，並在所有側面均設有大窗戶，可以無限制地檢視工件，從而輕鬆地進行起重機裝載。

高品質部件縮短停機時間

由於我們的高品質標準，因此可以避免意外停機。憑藉經工程設計及測試的解決方案，確保您的零件品質和準時交付，助您成功生產嵌入式高品質動力部件。

快速交付，實現快速 ROI

快速交付最受歡迎的機器配置，獲得更快的投資回報。得益於我們快速的歐洲庫存周轉，您可以在兩周內完成投資決策到生產首批零件的過程。選擇單源解決方案提供者，讓您快速邁向成功。

MILL E 800 - MILL E 1200

MILL E 800
MILL E 800
MILL E 1200 MILL E 1200
MILL E 1200 - open MILL E 1200 - open
MILL E 1200 - open MILL E 1200 - open
1/
堅固和緊密的設計而成就的 100% 的靈活性

Mikron MILL E 系列在傳統三軸應用中提供出色可靠的效能，這可歸功於眾所周知、久經考驗的部件，其全部集結在專為效能而打造的高效套組中。

機器效率應用廣泛

三種不同的主軸，12，000 rpm, 16，000 rpm 和 20，000 rpm，使您很容易找到適合您的車間的 Mikron MILL E 系列解決方案。1+1/2 門系統中的大型前門和側門提供了高度的機器人體工程學，並使裝載和卸載部件易於實現最廣泛的應用。

透過智慧加工工序提昇機器效能

受益於 GF 加工解決方案的智慧機器模組，如智慧熱控制 (ITC)、智慧主軸監控 (ISM) 或操作員支持系統 (OSS)，以增強銑削過程，同時透過 rConnect 和 OPC UA 標準界面密切關注您的生產。

一年 365 天不間斷生產

採用側裝式自動換刀裝置、大容量刀庫和快速齒輪凸輪驅動雙臂夾持系統，以及先進的切屑和冷卻液管理和自動化就緒外殼設計，最大限度地縮短非生產時間。

非常適合大型和小型零件

受益於該解決方案的堅固機座、彈性和大尺寸床身以及減振穩健性所帶來的質量和靈活性。保障精度即品質保障，並擁有能使用同一台機器生產大小零件的超能力。

在任何工場都能實現一流的效能

在任何工場都能實現一流的效能

得益於 MILL E 系列中的高效解決方案，使得 3 軸加工的卓越效能非常容易整合在一起。這些可靠、經濟實惠的機器彰顯了 GF Machining Solutions 的業界領先技術，從 Step-Tec 主軸到智慧加工模組，均以可處理各種應用和材料的套組提供，具有堅固的床身和高動態性。

無限的製造可能性

無限的製造可能性

MILL E 系列可提供全方位選擇，讓您輕鬆組合出適合您工場需求的製造解決方案。三種主軸尺寸、為最流行的零件尺寸和重量而構建的工作台以及最新一代的標準和可選設備，以及各種刀庫尺寸和控制類型，為您的零件生產操作提供真正無限的可能性。

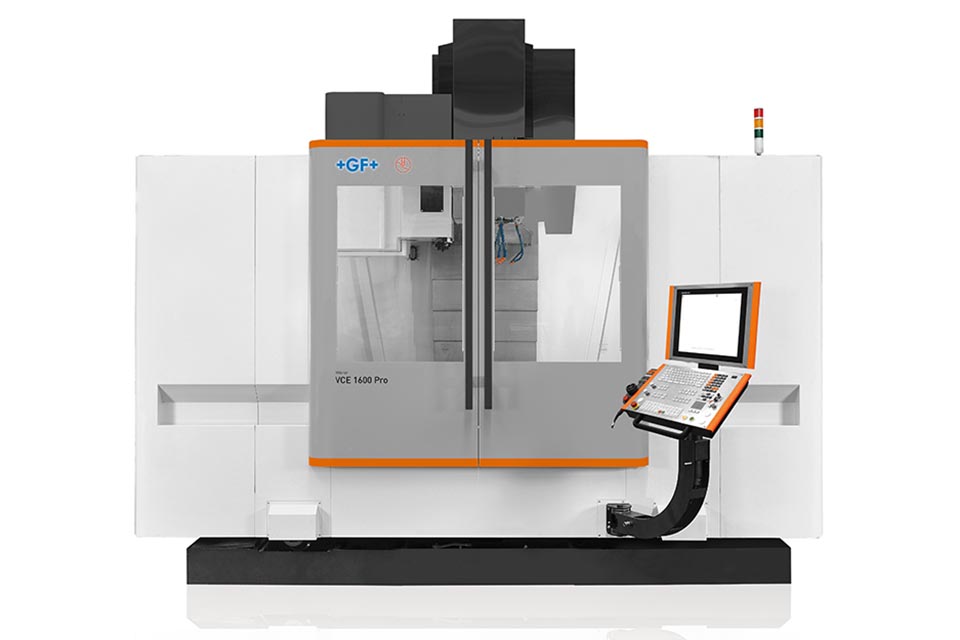

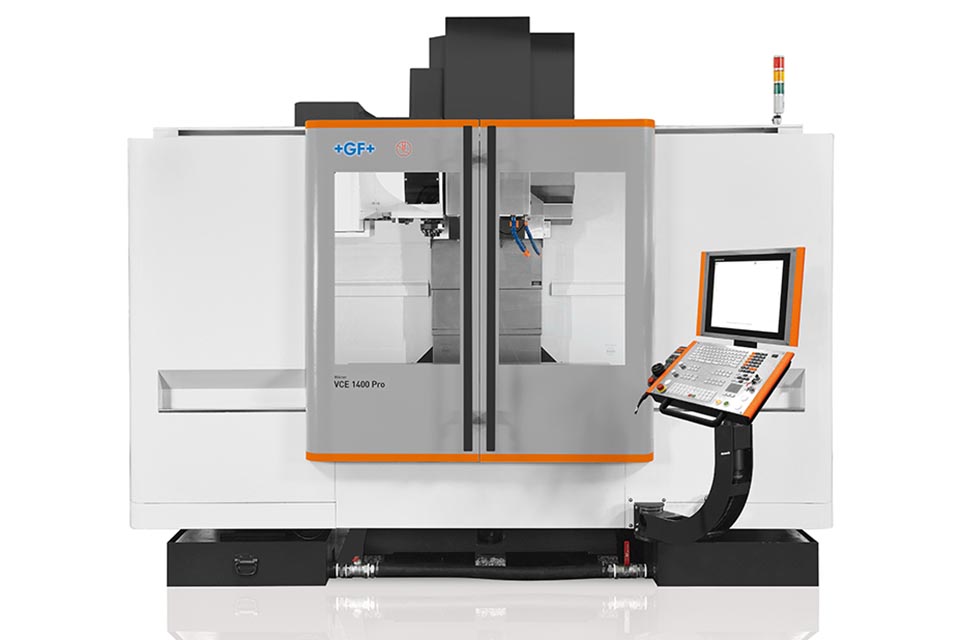

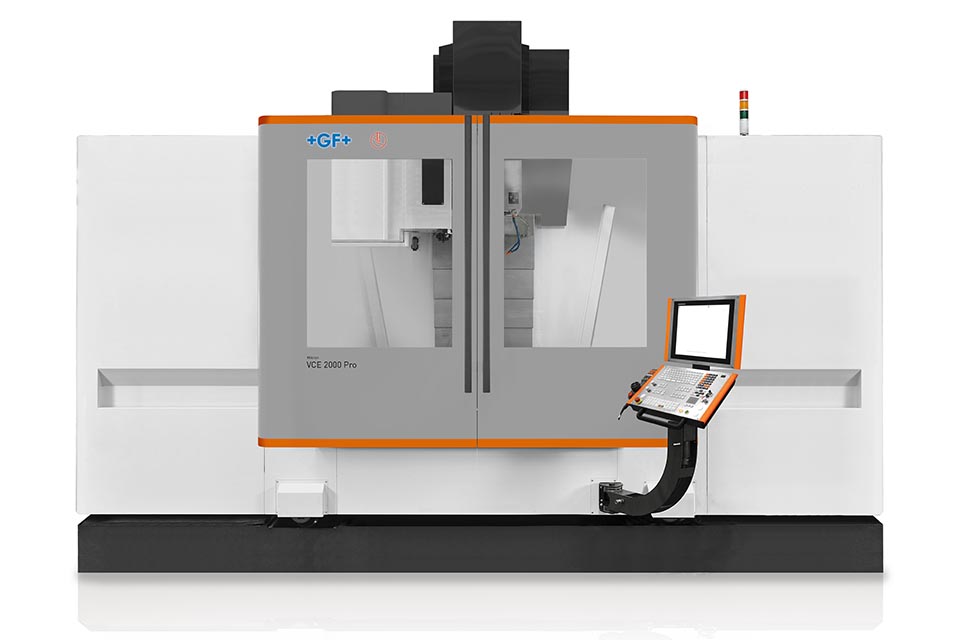

VCE 1400/1600/2000 Pro 系列 - 2 米以下零件的理想高效銑削

價格合理的暢銷 VCE 1400/1600/2000 Pro 系列可以量產從簡單到複雜的模具，模具原型和高達 2 米和 3 噸的單個零件。無論您是一個工作車間，模具和模具製造商，小型到中型的公司營運，原型製造商或單一零件的生產商，這合理的價格暢銷工具機系列提供符合預期的結果，甚至超出更多。連同包括 CNC 工具機，主軸和支持精度的線性標尺一起，形成一個堅固的機器基底和高科技的關鍵部件，有效推動您的成功。體驗簡單的設置，卓越的人體工程學，從 1400 到 2000 mm 的 X 旅程的選擇，機器廣泛的材料和執行各種應用。

大工作區可加工長達 2 米的零件

符合人體工程學且寬敞的工作空間以及大軸行程使您能夠靈活地加工各種應用，無論是哪個零件，都能確保整個工作台的預期結果。

用於銑削重達 3 噸零件的剛性和工作台解決方案

Mikron VCE Pro 系列的結構、設計和堅固的床身讓您可以輕鬆加工重達 3 噸的零件，而不會影響您的銑削過程和最終零件結果。

規格

MILL E 800

Main Specifications
Travel X, Y, Z 850 x 600 x 600 mm
Feed rate X/Y/Z 15 m/min
Rapid feed rate X,Y / Z 40 / 35 m/min
Working table T-slot table 1050 x 600 mm
Table load 800 kg
Working spindle 20'000 rpm - HSK-A63
16'000 rpm - HSK-A63 & ISO & BT40
12'000 rpm - ISO & BT40
Tool magazine 30 / 60 pockets
Footprint
Automation On request:
System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
MILL E 1200

Main Specifications
Travel X, Y, Z 1250 x 600 x 600 mm
Feed rate X/Y/Z 15 m/min
Rapid feed rate X,Y / Z 40 / 35 m/min
Working table T-slot table 1450 x 600 mm
Table load 1200 kg
Working spindle 20'000 rpm - HSK-A63
16'000 rpm - HSK-A63 & ISO & BT40
12'000 rpm - ISO & BT40
Tool magazine 30 / 60 pockets
Footprint
Automation On request:
System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
VCE 600 Pro

Main Specifications
Travel X, Y, Z 600 x 500 x 540 mm
Feed rate X/Y/Z 40 m/min
Working table 700 x 500 mm
Table load 800 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
VCE 800 Pro

Main Specifications
Travel X, Y, Z 800 x 500 x 540 mm
Feed rate X/Y/Z 40 m/min
Working table 910 x 500 mm
Table load 1100 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
VCE 1000 Pro

Main Specifications
Travel X, Y, Z 1020 x 560 x 600 mm
Feed rate X/Y/Z 40 m/min
Working table 1000 x 560 mm
Table load 1350 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 / 60 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
VCE 1200 Pro

Main Specifications
Travel X, Y, Z 1200 x 600 x 675 mm
Feed rate X/Y/Z 32 / 24 m/min
Working table 1220 x 620 mm
Table load 1700 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 / 60 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
VCE 1400 Pro

Main Specifications
Travel X, Y, Z 1400 x 650 x 675 mm
Feed rate X/Y/Z 32 / 24 m/min
Working table 1400 x 620 mm
Table load 1700 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 / 60 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
VCE 1600 Pro

Main Specifications
Travel X, Y, Z 1600 x 900 x 800 mm
Feed rate X/Y/Z 24 / 20 m/min
Working table 1700 x 850 mm
Table load 2000 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
6'000 rpm - ISO & BT50
Tool magazine 40 / 60 pockets - HSK-A63
30 / 40 / 60 pockets - ISO & BT40
24 / 40 pockets -  ISO & BT50
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
VCE 2000 Pro

Main Specifications
Travel X, Y, Z 2000 x 900 x 800 mm
Feed rate X/Y/Z 20 m/min
Working table 2100 x 850 mm
Table load 3000 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
6'000 rpm - ISO & BT50
Tool magazine 40 / 60 pockets -  HSK-A63
30 / 40 / 60 pockets - ISO & BT40
24 / 40 pockets -  ISO & BT50
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
