Mikron MILL E 系列

立式三轴 Mikron MILL E 800 和 Mikron MILL E 1200 为 VMC 类别树立了标准。它的价值在于稳固性、紧凑性和用户友好性。它是加工性能和稳定性的完美结合，是我们工程师长期开发经验的结晶。成果是在任何情况下都能正常运转的高效精密生产设备。

轻松快速地设置，且完全方便接近

即使没有自动化，也可以获得最佳视野且方便接近工件，以加快装置时间并延长运行时间。借助“1 + 1/2”门式系统最大程度地方便接近工作台和工件，并在所有侧面均设有大视窗，可以无限制地查看工件，从而轻松地进行起重机装载。

高质量部件使停机时间缩短

我们的高质量标准使我们可以避免意外停机。凭借经过工程设计及测试的解决方案，确保您的零件质量和准时交付，助您成功生产嵌入式高质量动力部件。

快速交付，实现快速 ROI

快速交付最受欢迎的机床配置，加快获得投资回报。得益于我们快速的欧洲库存周转，您可以在两周内完成从投资决策到生产首批零件的过程。选择能够助您快速取得成功的一站式解决方案提供商。

MILL E 800 - MILL E 1200

MILL E 800
MILL E 800
MILL E 1200 MILL E 1200
MILL E 1200 - open MILL E 1200 - open
MILL E 1200 - open MILL E 1200 - open
1/
坚固而紧凑的设计，实现 100% 灵活性

通过将享誉全球的成熟组件集成在高性能的高效封装中，Mikron MILL E 系列在传统的三轴应用中提供出色、可靠的性能。

适用于广泛应用的机床效率

三种不同的主轴（12'000 rpm、16'000 rpm 和 20'000 rpm）支持您轻松找到适合您车间的 Mikron MILL E 系列解决方案。1+1/2 门系统中的大型前门和侧门符合人体工程学，简化部件的装载和卸载，适用于最广泛的应用。

通过智能加工工艺提升机床性能

凭借 GF 加工解决方案的智能加工模块（如智能温度控制 (ITC)、智能主轴监控 (ISM) 或操作支持系统 (OSS)），改善铣削工艺，同时通过 rConnect 和 OPC UA 标准接口密切跟踪您的生产。

一年 365 天不间断生产

采用侧装式自动换刀系统、大容量刀库和快速齿轮凸轮驱动双臂夹持系统，以及先进的切屑和冷却液管理和自动化就绪外壳设计，最大限度地缩短非生产时间。

大小部件均可适用

该解决方案提供坚固的底座、耐用的大尺寸床身，以及减振稳健性，实现质量和灵活性。通过确保精度来保证质量，并享受使用同一台机床生产大小部件的灵活性。

在任何车间都能实现一流的性能

在任何车间都能实现一流的性能

MILL E 系列中的高效解决方案使得 3 轴加工的卓越性能非常容易整合在一起。这些可靠、经济实惠的机床彰显了 GF Machining Solutions 的行业领先技术，从 Step-Tec 主轴到智能加工模块，均以能够处理各种应用和材料的套件提供，具有坚固的床身和高动态性。

无限的制造可能性

无限的制造可能性

MILL E 系列可提供全方位选择，让您轻松组合出适合您车间需求的制造解决方案。三种主轴尺寸、为最流行的零件尺寸和重量而构建的工作台以及最新一代的标配和选配设备，以及各种刀库尺寸和控制类型，为您的零件生产业务提供真正无限的可能性。

VCE 1400/1600/2000 Pro 系列 – 对 2 米以下部件进行高效铣削的理想之选

经济实惠的畅销产品 VCE 1400/1600/2000 Pro 系列支持您生产从简单到复杂的模具、模具原型和长达 2 米、重达 3 吨的单个部件。无论您是加工车间、模具制造商、中小企业、原型制造商还是单一部件的生产商，这款价格合理的畅销产品总能提供预期的结果，甚至超越预期。获取坚固的床身底座和关键科技部件（连同数控机床、主轴和支持精度的线性标尺），以助力您的成功。体验简单的设置、出色的人体工程学设计、从 1,400 到 2,000 mm 的 X 行程选择，以加工各种材料并执行多样化的应用。

大工作区可加工长达 2 米的部件

无论您需要生产什么部件，符合人体工程学且宽敞的工作空间以及大轴行程都允许您灵活地加工各种应用，确保整个工作台的预期结果。

用于铣削重达 3 吨部件的坚固而稳定的解决方案

Mikron VCE Pro 系列的结构、设计和坚固的床身支持您轻松加工重达 3 吨的部件，而不会影响您的铣削工艺和最终部件结果。

规格

MILL E 800

Main Specifications

Main Specifications
Travel X, Y, Z 850 x 600 x 600 mm
Feed rate X/Y/Z 15 m/min
Rapid feed rate X,Y / Z 40 / 35 m/min
Working table T-slot table 1050 x 600 mm
Table load 800 kg
Working spindle 20'000 rpm - HSK-A63
16'000 rpm - HSK-A63 & ISO & BT40
12'000 rpm - ISO & BT40
Tool magazine 30 / 60 pockets
Footprint
Automation On request:
System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
MILL E 1200

Main Specifications

Main Specifications
Travel X, Y, Z 1250 x 600 x 600 mm
Feed rate X/Y/Z 15 m/min
Rapid feed rate X,Y / Z 40 / 35 m/min
Working table T-slot table 1450 x 600 mm
Table load 1200 kg
Working spindle 20'000 rpm - HSK-A63
16'000 rpm - HSK-A63 & ISO & BT40
12'000 rpm - ISO & BT40
Tool magazine 30 / 60 pockets
Footprint
Automation On request:
System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
VCE 600 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 600 x 500 x 540 mm
Feed rate X/Y/Z 40 m/min
Working table 700 x 500 mm
Table load 800 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
VCE 800 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 800 x 500 x 540 mm
Feed rate X/Y/Z 40 m/min
Working table 910 x 500 mm
Table load 1100 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
VCE 1000 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 1020 x 560 x 600 mm
Feed rate X/Y/Z 40 m/min
Working table 1000 x 560 mm
Table load 1350 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 / 60 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
VCE 1200 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 1200 x 600 x 675 mm
Feed rate X/Y/Z 32 / 24 m/min
Working table 1220 x 620 mm
Table load 1700 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 / 60 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
VCE 1400 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 1400 x 650 x 675 mm
Feed rate X/Y/Z 32 / 24 m/min
Working table 1400 x 620 mm
Table load 1700 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
Tool magazine 24 / 40 / 60 pockets
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis

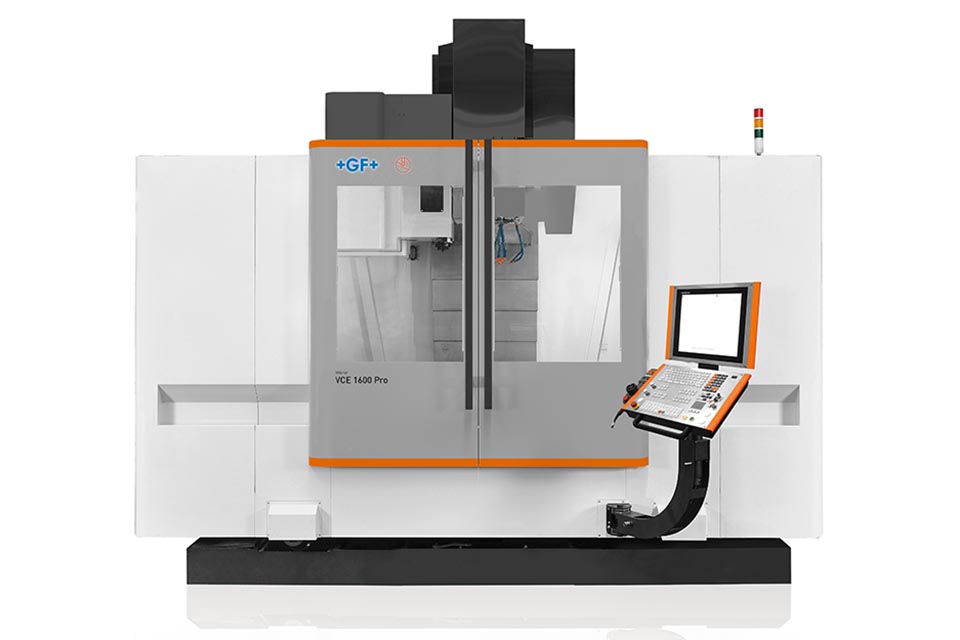

VCE 1600 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 1600 x 900 x 800 mm
Feed rate X/Y/Z 24 / 20 m/min
Working table 1700 x 850 mm
Table load 2000 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
6'000 rpm - ISO & BT50
Tool magazine 40 / 60 pockets - HSK-A63
30 / 40 / 60 pockets - ISO & BT40
24 / 40 pockets -  ISO & BT50
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis

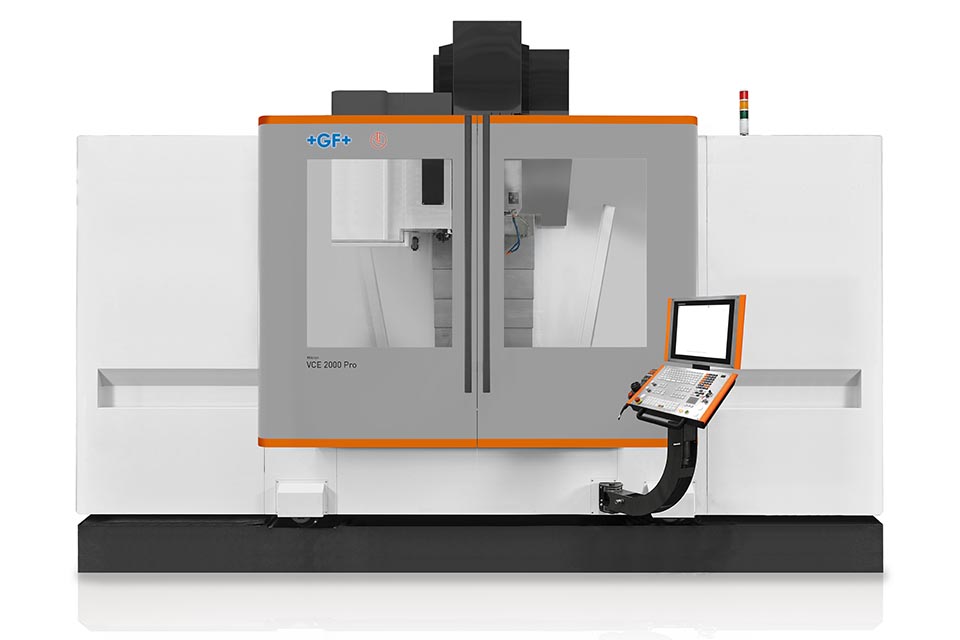

VCE 2000 Pro

Main Specifications

Main Specifications
Travel X, Y, Z 2000 x 900 x 800 mm
Feed rate X/Y/Z 20 m/min
Working table 2100 x 850 mm
Table load 3000 kg
Working spindle 16'000 rpm - HSK-A63 / ISO & BT 40
10'000 rpm - ISO & BT40
6'000 rpm - ISO & BT50
Tool magazine 40 / 60 pockets -  HSK-A63
30 / 40 / 60 pockets - ISO & BT40
24 / 40 pockets -  ISO & BT50
Footprint
Automation System 3R Workpartner 1+, Transformer WorkMaster & Transformer 6-axis
