激光微细加工

什么是激光微细加工？

激光精微细加工是一种精密制造工艺，其使用激光束对材料进行微观去除。工件可能相对较大，但结构（例如，孔、凹槽或形状）大小可能在几微米至几毫米之间。根据光学设置，激光光斑的尺寸通常在 10 µm 至 60 µm 之间，其可对各种材料（包括超硬材料和脆性材料）进行微细加工。

优点
机床
应用

为什么选择 GF 加工方案进行激光微细加工？

GF 加工方案精通软件开发和光学领域，其在先进精密加工中心领域拥有 70 年的丰富经验，并且一直在不断开发激光系统。

GF 加工方案于 2016 年整合 Microlution，显著提高其在激光微细加工领域的地位，公司现已成为创新型市场领导者。

请接受所有cookie以观看YouTube视频。

大多数微细加工应用都需要超短脉冲激光器（也称为飞秒激光器）。GF 加工方案在飞秒激光器领域积累了 15 年的丰富经验，并与世界领先的激光器制造商合作开发自有产品，如 Femto FlexiPulse™。

凭借遍布全球的分支机构和独有的专业技术，GF 激光应用工程师和 GF 学院随时为您提供支持，并帮助您利用 GF 激光机床充分发挥应用潜力。

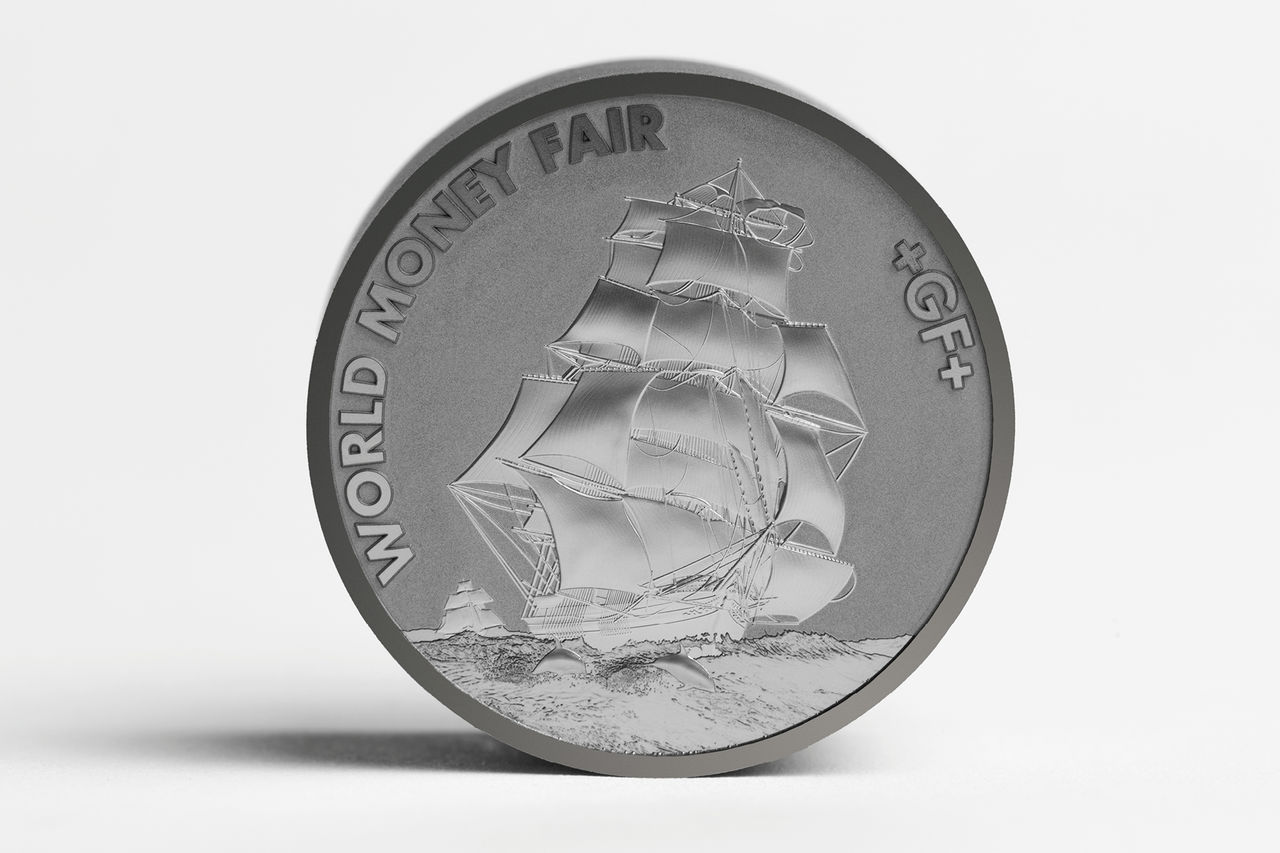

微细雕刻

此类加工技术根据待加工图案的 3D 定义对零件表面进行修改。凭借 5 轴机床，雕刻表面可以非常复杂。凭借5轴机床，可在非常复杂的表面进行激光雕刻。微细雕刻在许多行业中很受欢迎，例如，铸币、制表和奢侈品，以及半导体、模具、工装夹具和医疗设备制造。

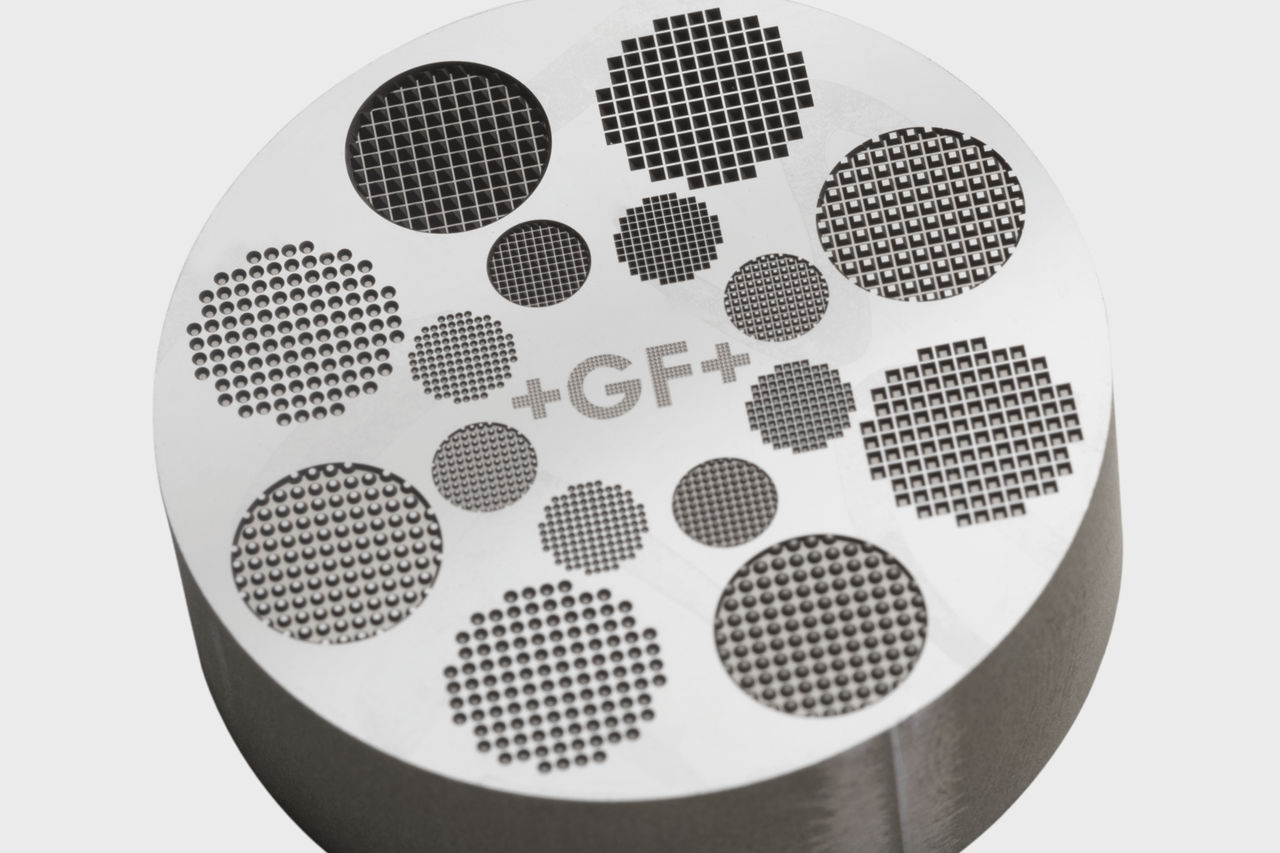

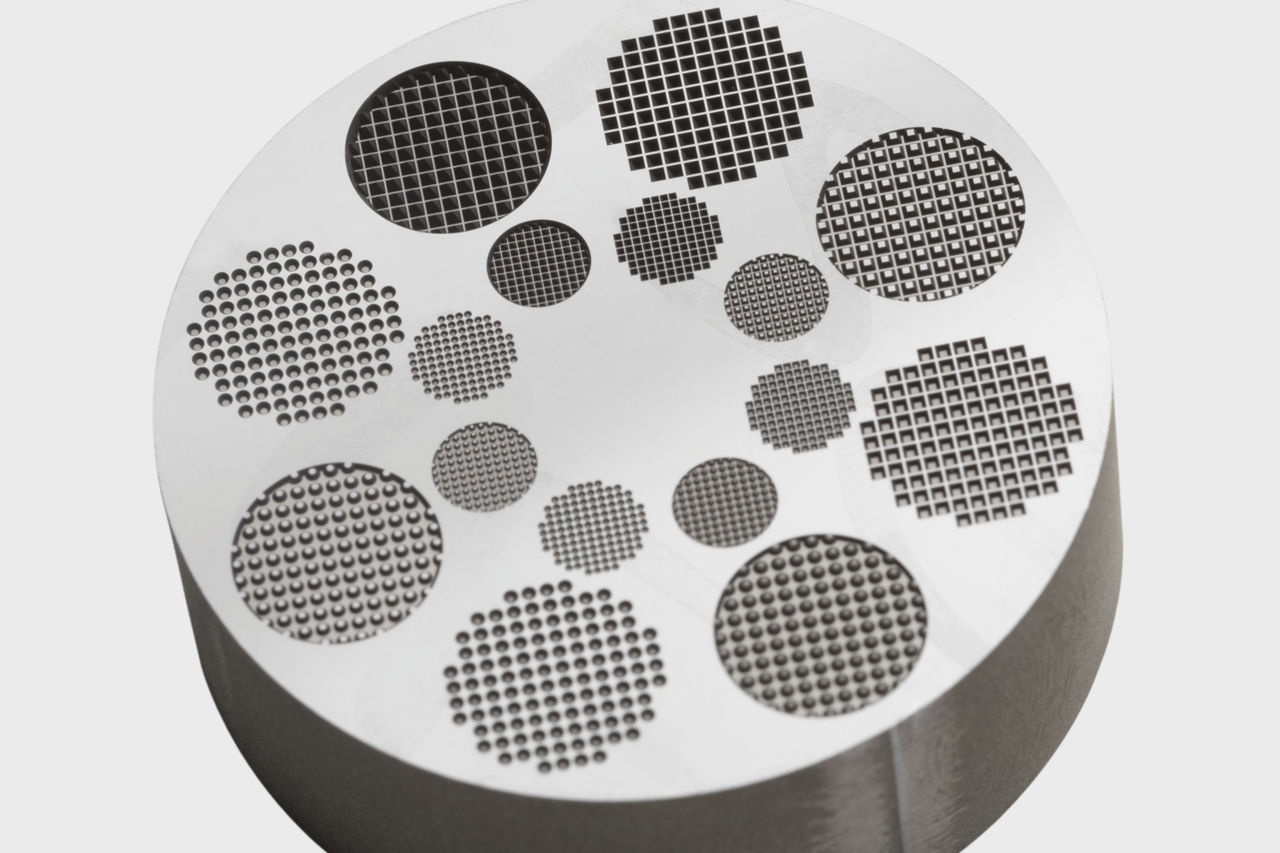

微成型

微成型非常适用于生产高精度形状或型腔，其根据待去除体积的 3D 定义进行加工。微成型更出色，其加工准确度更高，可对更大尺寸的零件进行加工，并且在形状和表面光洁度方面可实现更多可能性。微成型是 EDM 和铣削的理想补充，其可生产使用非常坚硬的材料制成的注重微小细节且具有锋利边缘的微型模具、微型工具和零件。

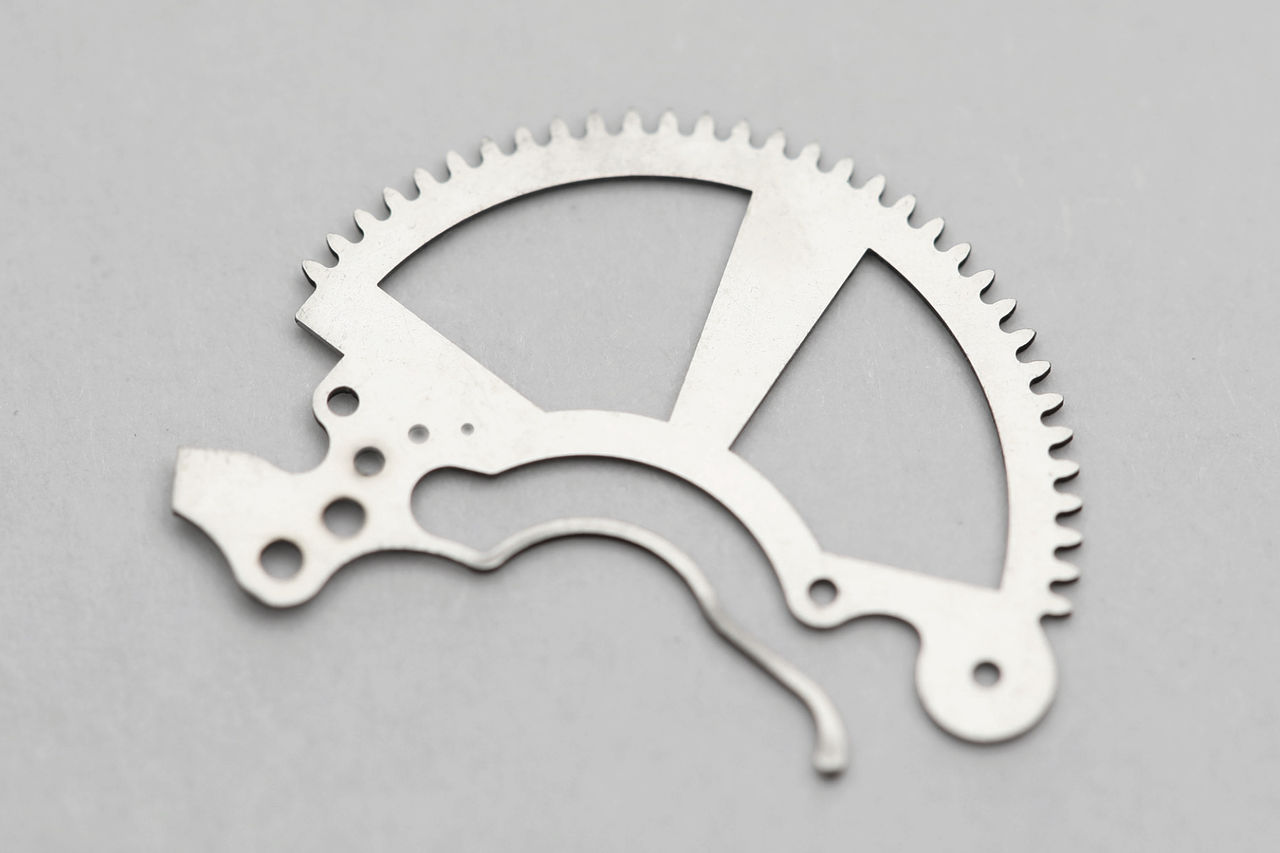

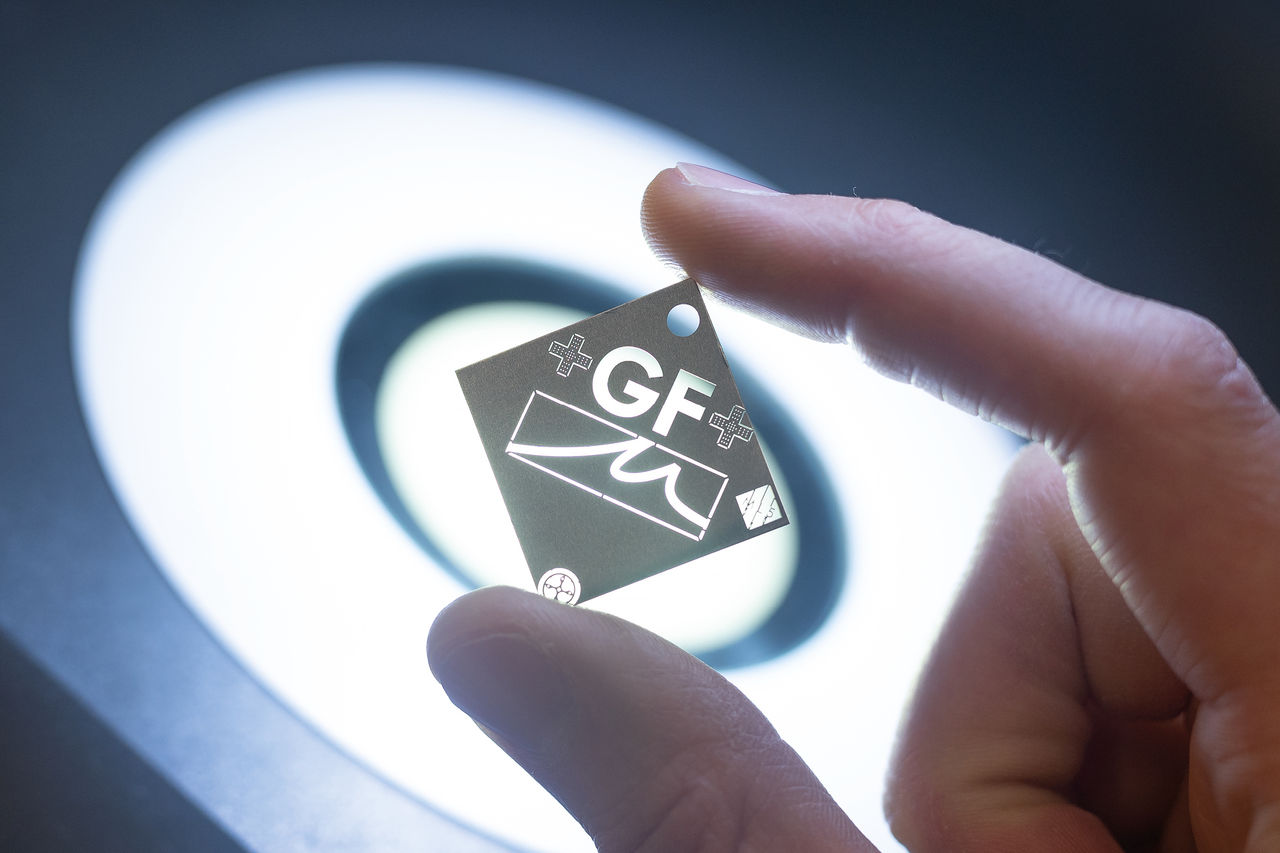

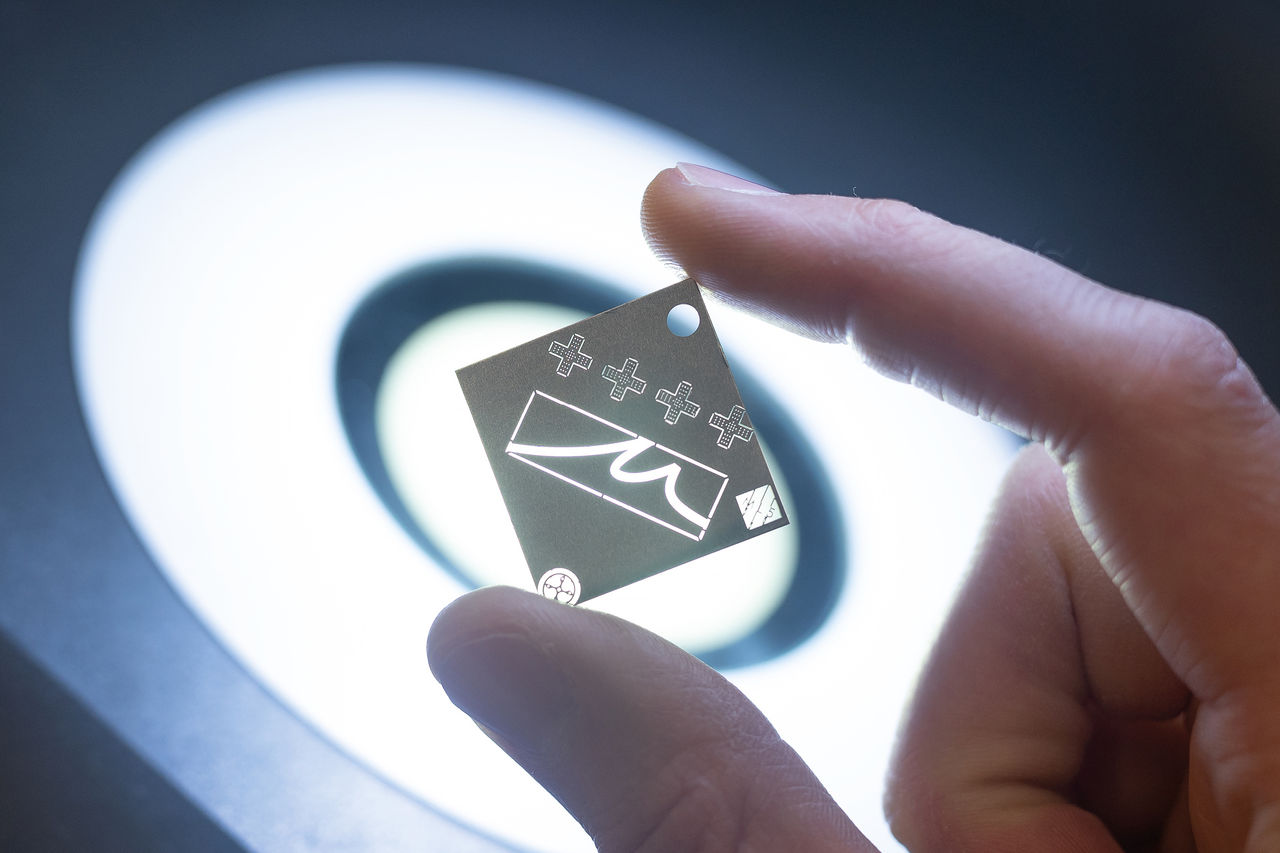

微精密切割

微精密切割适用于许多具有高精度特性要求的应用，可在厚度通常小于 2 mm 的材料加工中达到严格的公差要求。许多行业具有这种特性要求，例如，航空航天、医疗设备、ICT 和电子元件。

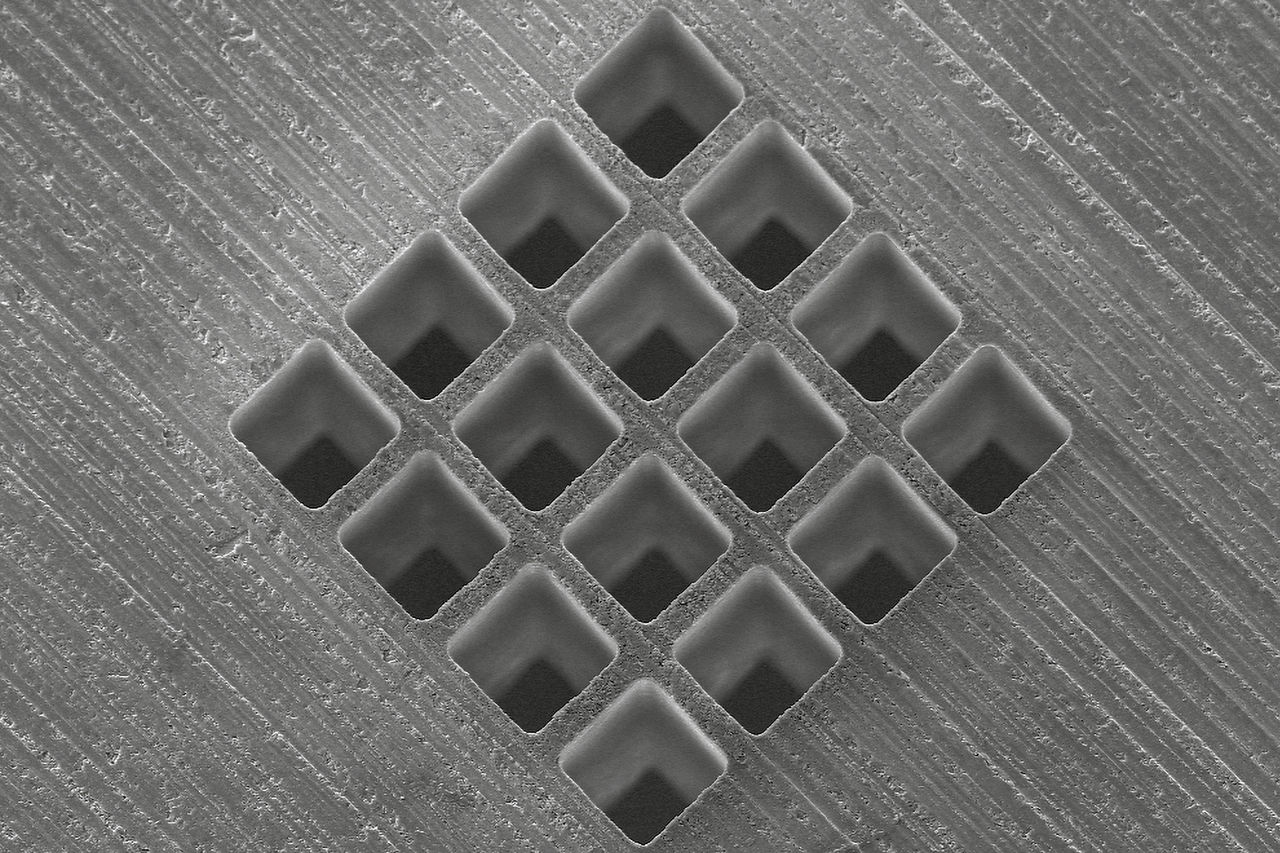

高精密微孔加工

高精密微孔加工在 ICT、汽车、医疗和航空航天等行业中有广泛的应用。从在 300-µm 厚的陶瓷上钻削 30-µm 方孔到在 5 mm 厚的金属上钻削 500 µm 孔，都需要反复进行锥度控制并达到平滑的表面光洁度。

主要竞争优势

适用于所有应用的激光光源

提供红外和绿光飞秒激光器，可帮助您拓展可加工材料，及提升几何特征的精度。可以利用纳秒激光器提高产量和投资回报。借助我们的双光源激光解决方案，可以同时获得这两种激光器的优势。

3 轴或 5 轴扫描头

我们 3 轴光束传输配置的加工范围大且速度和质量高，可进行高效加工。我们的 5 轴光束传输配置可对正锥度、零锥度甚至负锥度特征进行重复切割和钻削。

模块化或交钥匙解决方案

我们有许多标准解决方案供您选择，可帮助您提高生产效率，加快交货速度。从概念到零件，您都可以通过与我们经验丰富的跨学科团队合作获得交钥匙解决方案。，从印刷到零件加工全面覆盖。

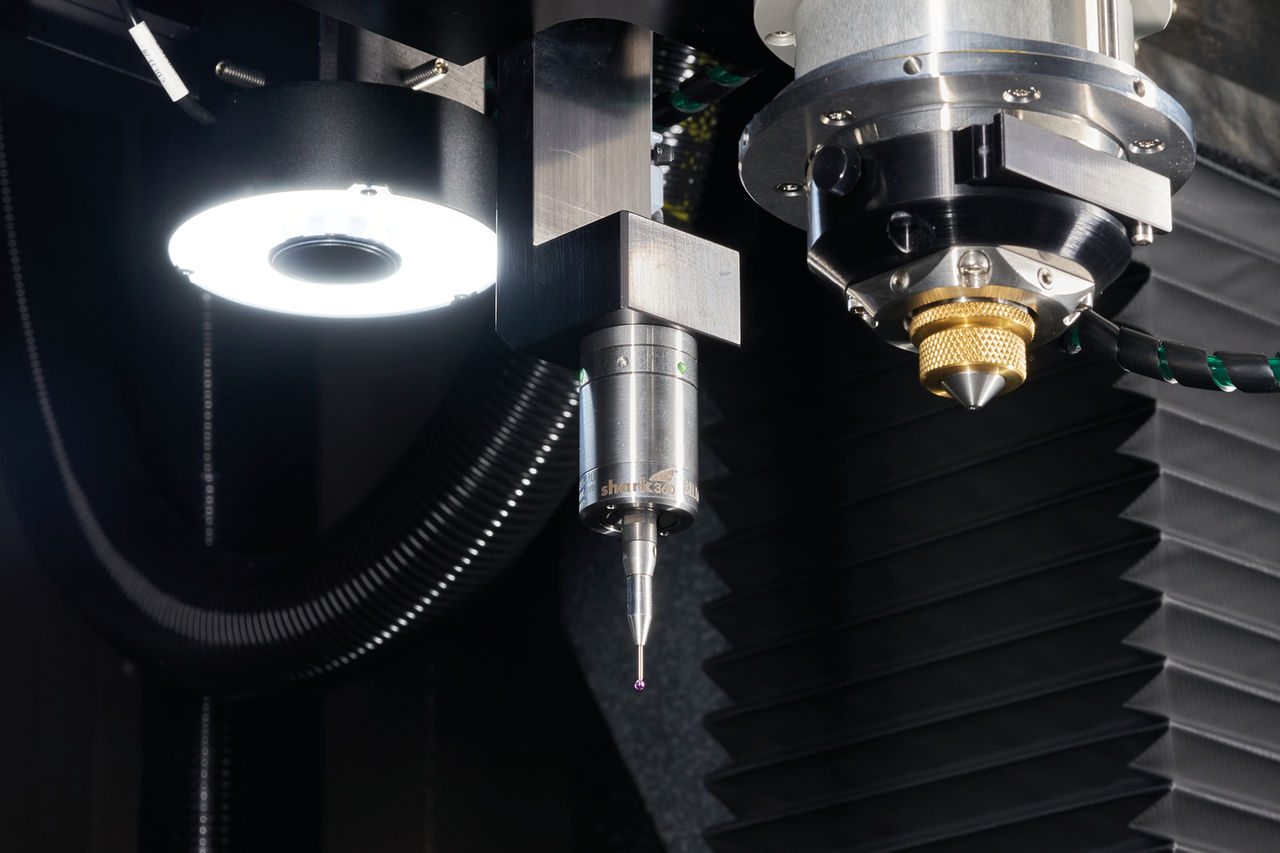

过程计量

我们的集成式视觉系统和接触式测头可对待加工零件进行检测并可对零件进行精确定位。可以帮助您提高产量并减少下道工序检查，从而提高利润。

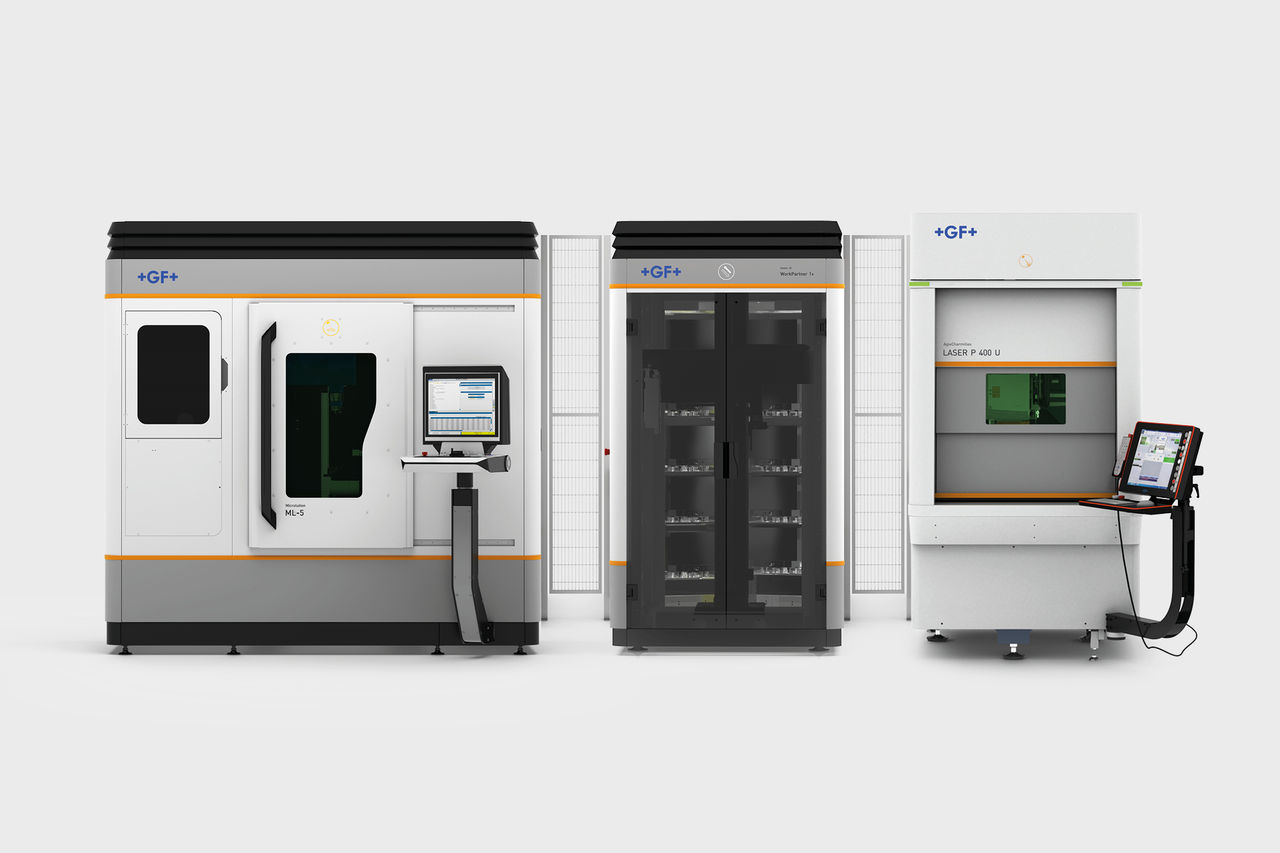

系列概览

请接受所有cookie以查看外部内容。

LASER S 系列

创新纹理加工，提高生产力

LASER P 400

专为实现极高准确度和无损质量而设计

ML-5

实现无可挑剔的边缘和表面质量以及直侧壁

ML-10

将工作空间扩大到极致，适用于航空航天应用

MLTC

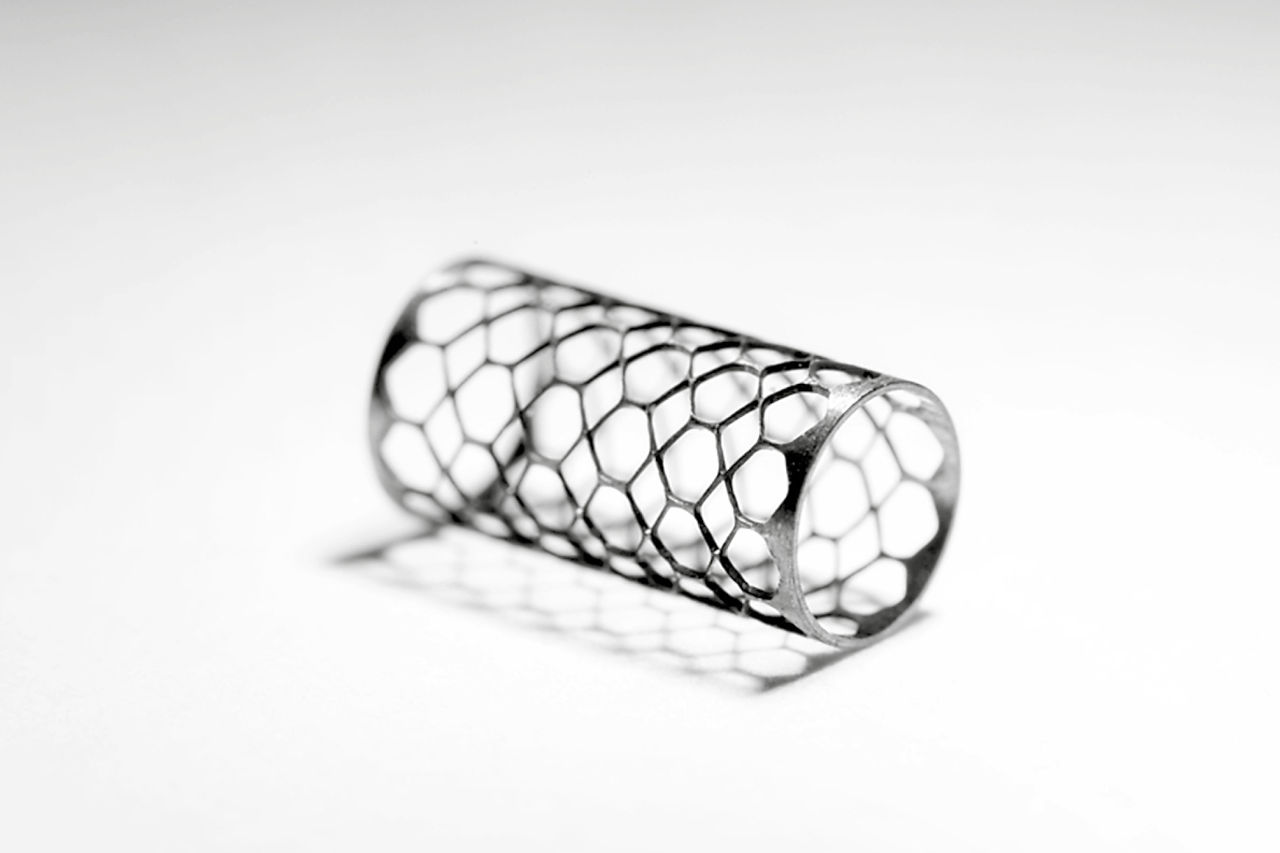

简化医疗应用中管材切割的复杂加工工艺

我们的激光精细加工机床系列

微细雕刻/微成型微成型同精密微孔加工

请接受所有cookie以查看外部内容。

激光器 P 和 S

Machine	XYZ travel (mm) Machining volume full 5ax (mm) Max. part weight (kg)
LASER P 400 fs	600 x 400 x 300 600 x 400 x 250 * 50
LASER P 400 U fs	600 x 400 x 300 Ø 140 x Z245 with F100 M39 4
LASER S 1000 U fs	1000 x 550 x 880 Ø 510 x Z480 with F163 150
LASER S 1200 U fs	1200 x 900 x 970 Ø 1200 x Z790 with FS163 1200

* 最大零件尺寸

ML-5 / ML-10 / ML-TC

Machine	Number of motion axes Type of beam delivery Type of LASER
ML-5	3-axis / 5-axis 2-axis / 3-axis / 5-axis scanheads IR femtosecond, Green femtosecond
ML-10	5-axis Fixed optics / articulated wrist / 3-axis scanhead IR nanosecond, IR millisecond
ML-TC	4-axis fixed optics IR nanosecond, IR femtosecond
