Texturation laser

Qu’est-ce que la texturation laser ?

La texturation laser est une solution entièrement numérique qui permet de créer des effets illimités sur la surface de presque tous les types de pièces et de matériaux. Il s’agit d’une technologie de choix pour le grainage, la gravure, le sablage, la structuration, l’ablation de films minces, ainsi que la décoration et la coloration, le marquage et la gravure.

Quelles sont les étapes de la texturation laser ?

Veuillez accepter tous les cookies pour afficher le contenu externe.

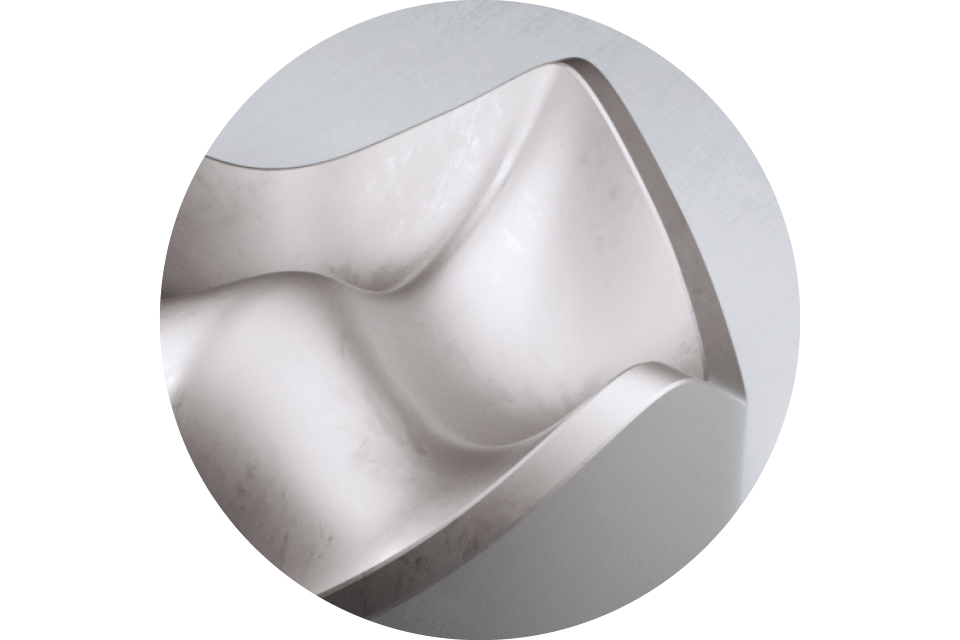

1. Importer le modèle 3D

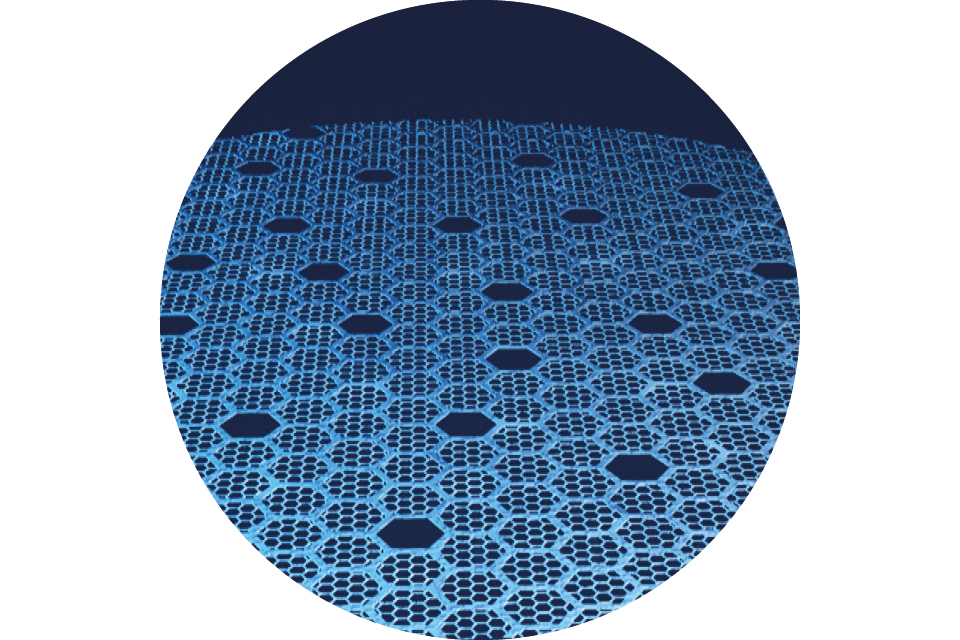

2. Importer une image en niveaux de gris

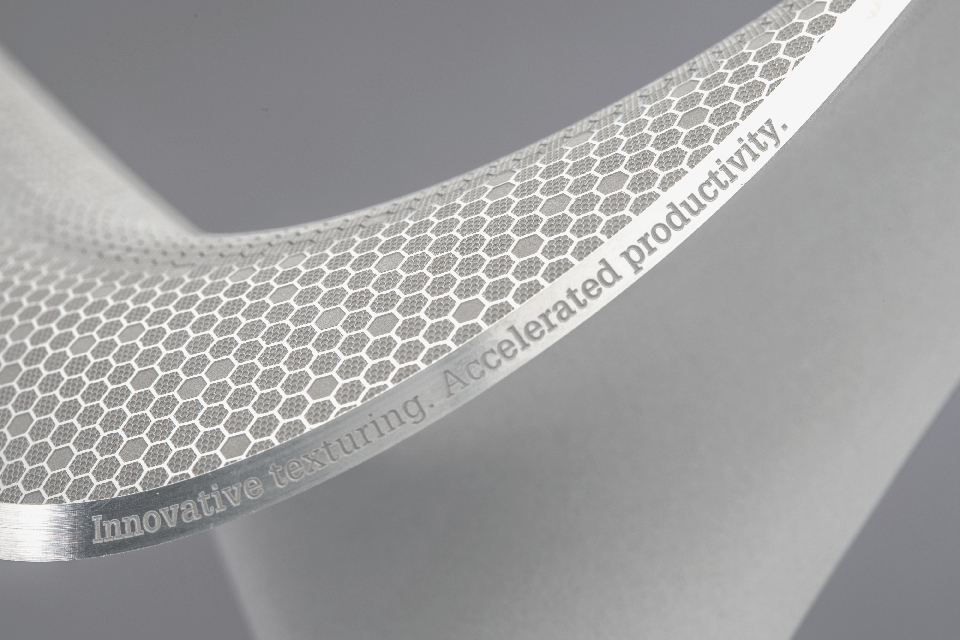

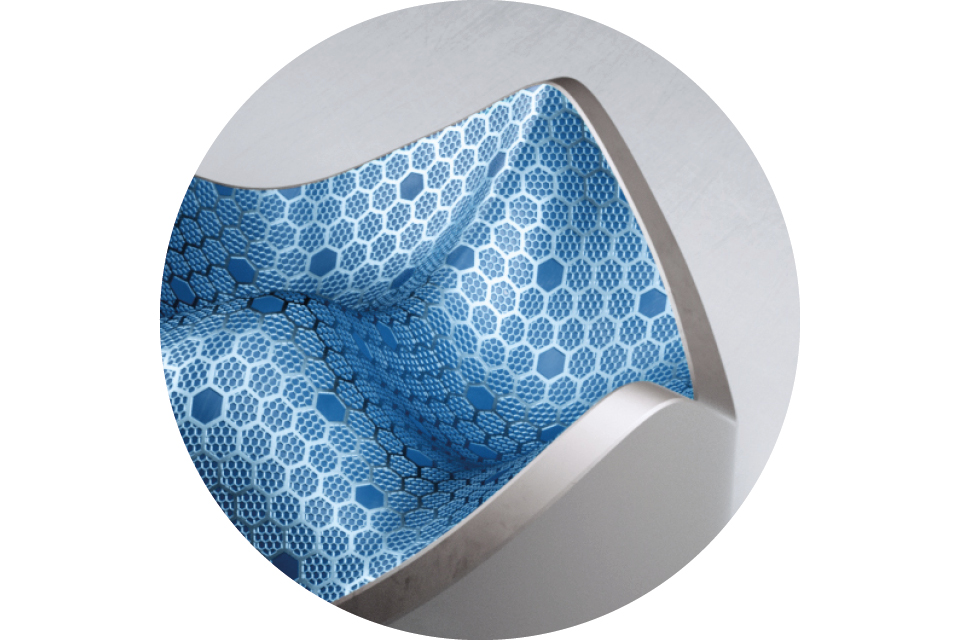

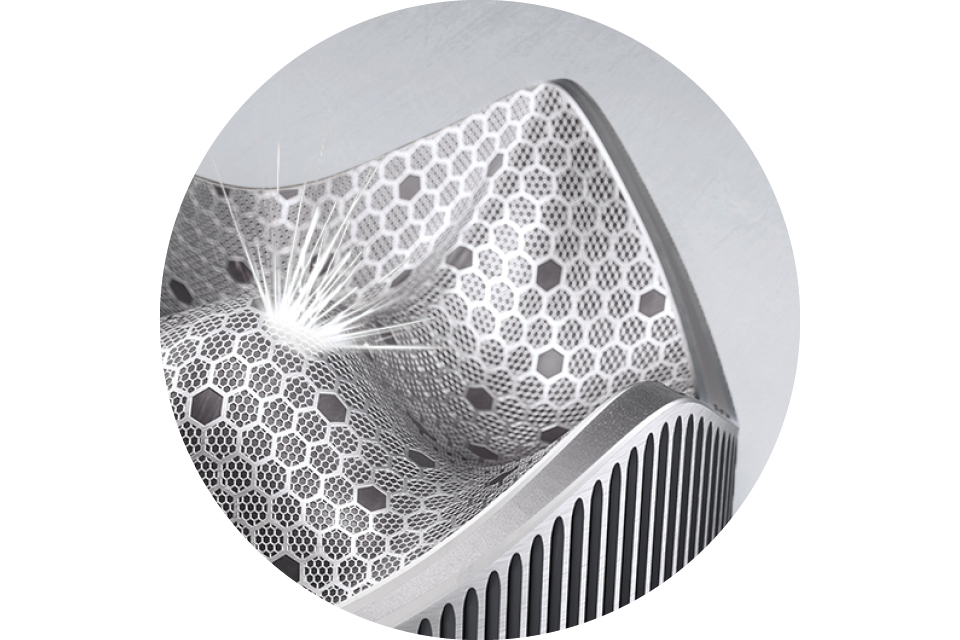

3. Appliquer la texture sur la surface 3D

Pourquoi solliciter GF Machining Solutions pour la texturation laser ?

Forte d’une solide expertise en développement de logiciels et en photonique, GF Machining Solutions développe en permanence des systèmes laser haute performance inspirés par 70 ans d’expérience dans les centres d’usinage de précision de pointe.

En 2008, GF a acquis AF Laser, spécialisé dans la texturation 3D par laser et depuis, la société a constamment innové dans cette technologie. À ce jour, GF Machining Solutions est le leader mondial de la texturation laser.

Grâce à une présence mondiale et à un savoir-faire unique, les ingénieurs d’application laser de GF et la GF Academy sont là pour vous accompagner et vous aider à réaliser le plein potentiel de votre application avec une machine laser GF.

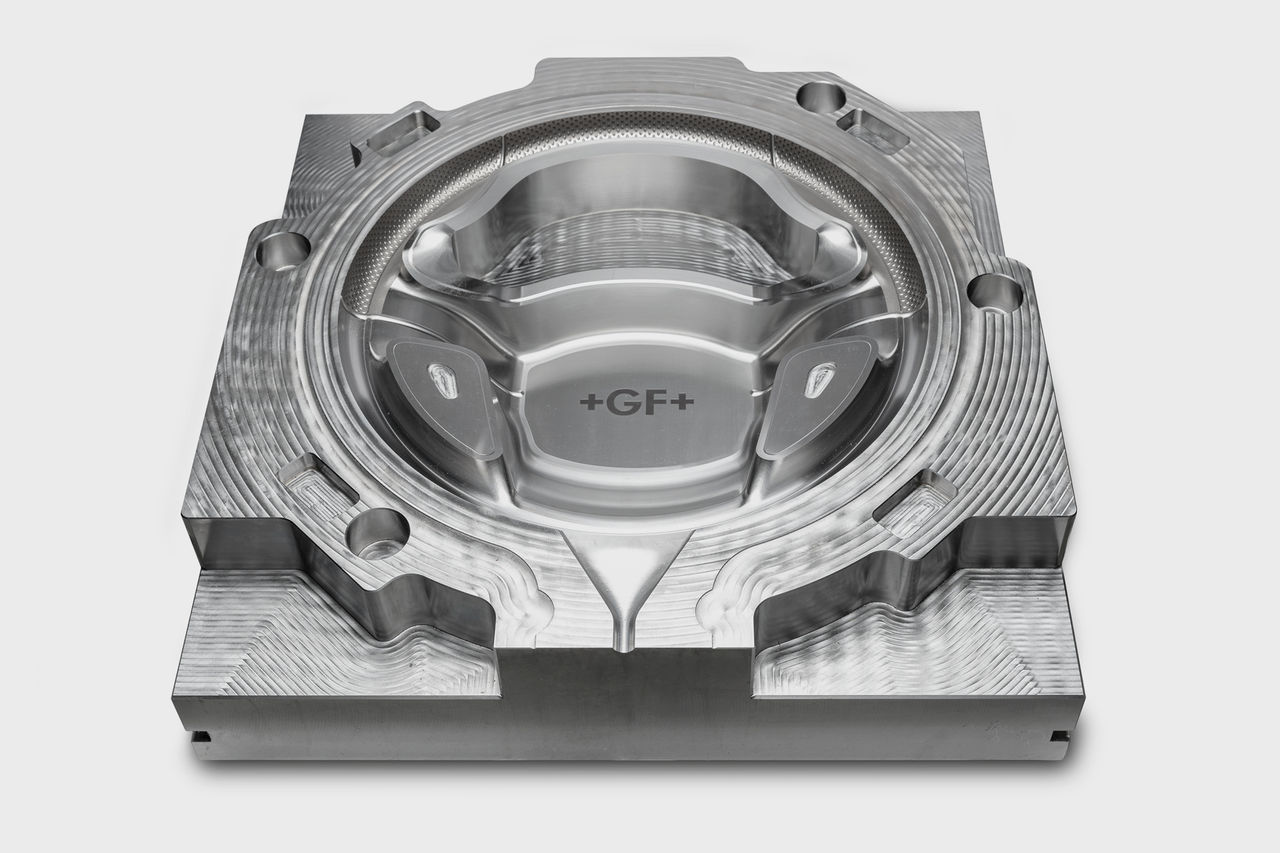

Grainage laser

Alternative écologique à la gravure chimique, cette technique produit des surfaces aux caractéristiques esthétiques et fonctionnelles exceptionnelles. Parmi les applications automobiles, on peut citer la texturation de moules pour les pièces d’habitacle, les phares et feux ainsi que les moules de pneus. Le grainage laser joue un rôle essentiel pour les emballages cosmétiques où l’esthétique est un facteur clé de différenciation. Sa polyvalence touche de nombreux secteurs tels que l’électronique grand public, les appareils électroménagers, les équipements sportifs, les chaussures et la mode.

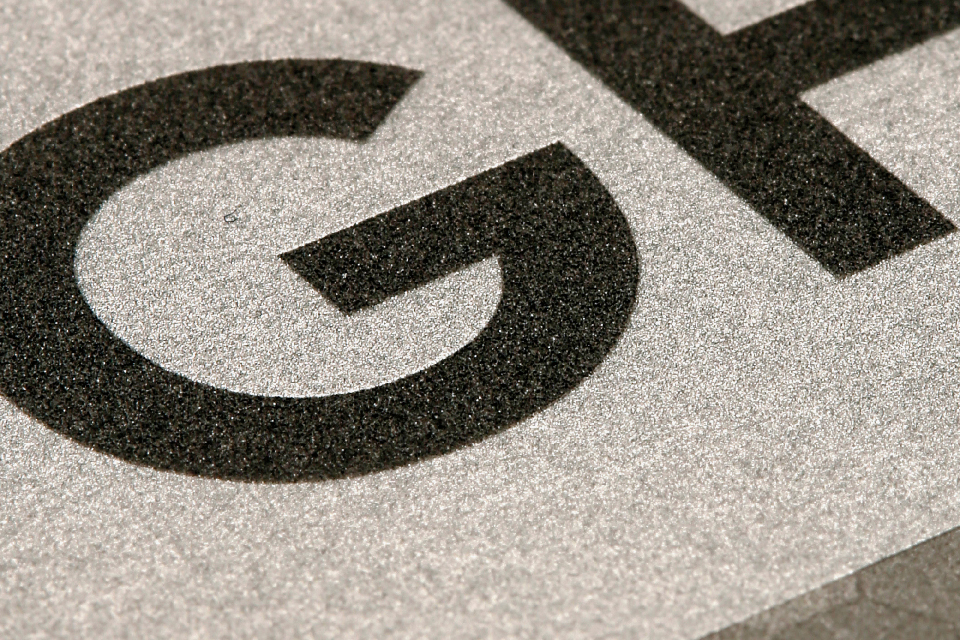

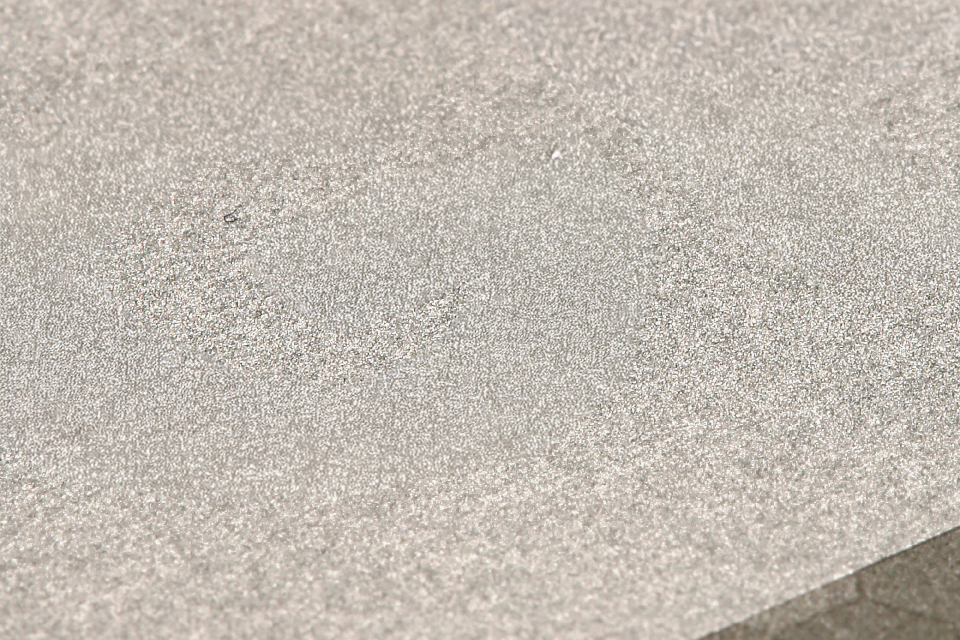

Sablage laser

Substitut numérique propre au sablage traditionnel, le sablage laser permet l’application d’innombrables impacts laser sur des formes 3D complexes, avec un contrôle méticuleux leur densité et un placement précis. Son application principale s’articule autour de la maîtrise de la rugosité et de l’aspect de la surface. Élevant cette technologie vers de nouveaux sommets, l’innovation brevetée FlexiBlast™ apporte une dimension supplémentaire au domaine des possibilités de sablage.

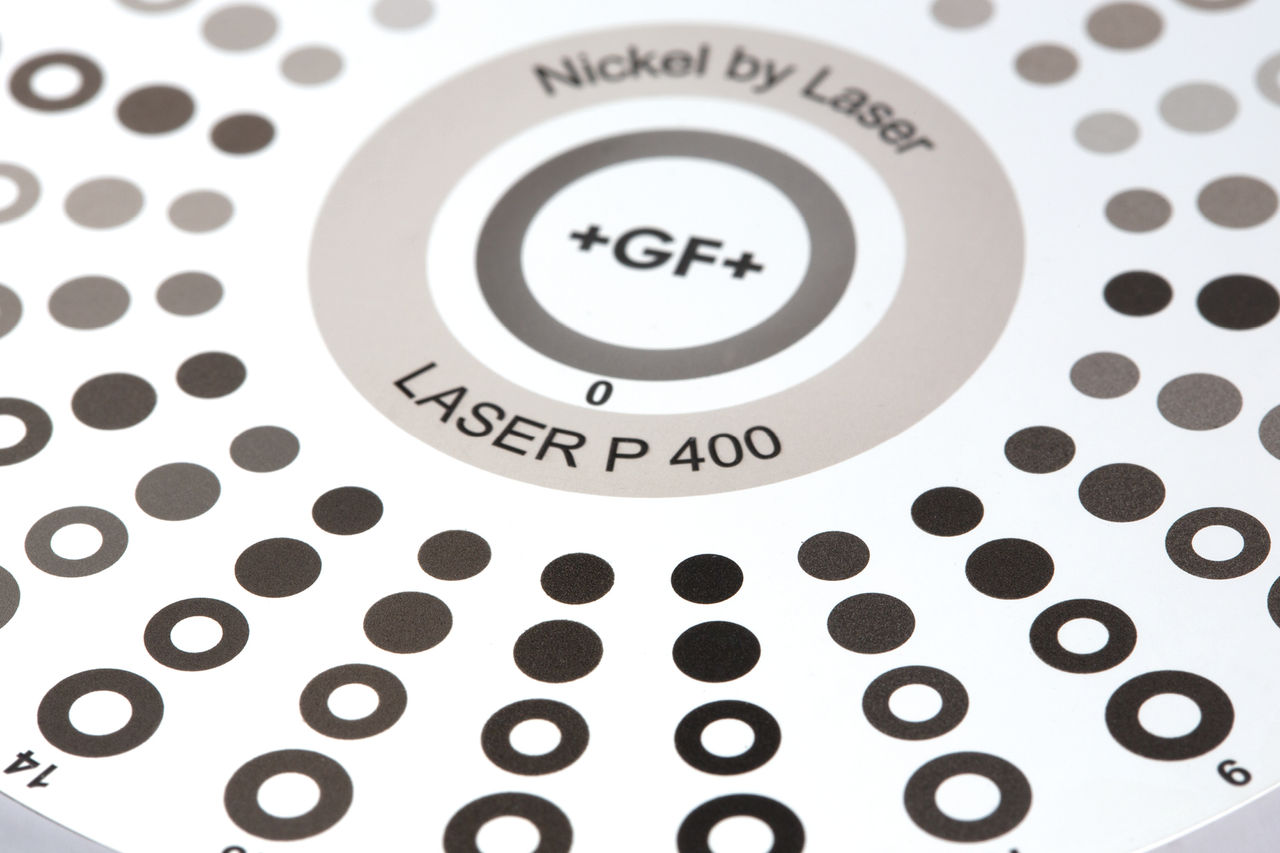

Surfaces fonctionnelles

Utilisée pour créer des microstructures ou des motifs sur la surface d’un matériau à des fins fonctionnelles, la structuration de surface fonctionnelle trouve diverses applications, telles que la préparation de surface pour le collage dans l’industrie aérospatiale, la création de piégeage de lumière avec des surfaces noires profondes ou la facilitation de l’ostéointégration dans les procédures d’implantation médicale. Créez des structures de surface antidéflagrantes avec des motifs précis et reproductibles pour les modules de caméra, améliorant ainsi les performances des smartphones et la fiabilité des systèmes d’aide à la conduite automobile.

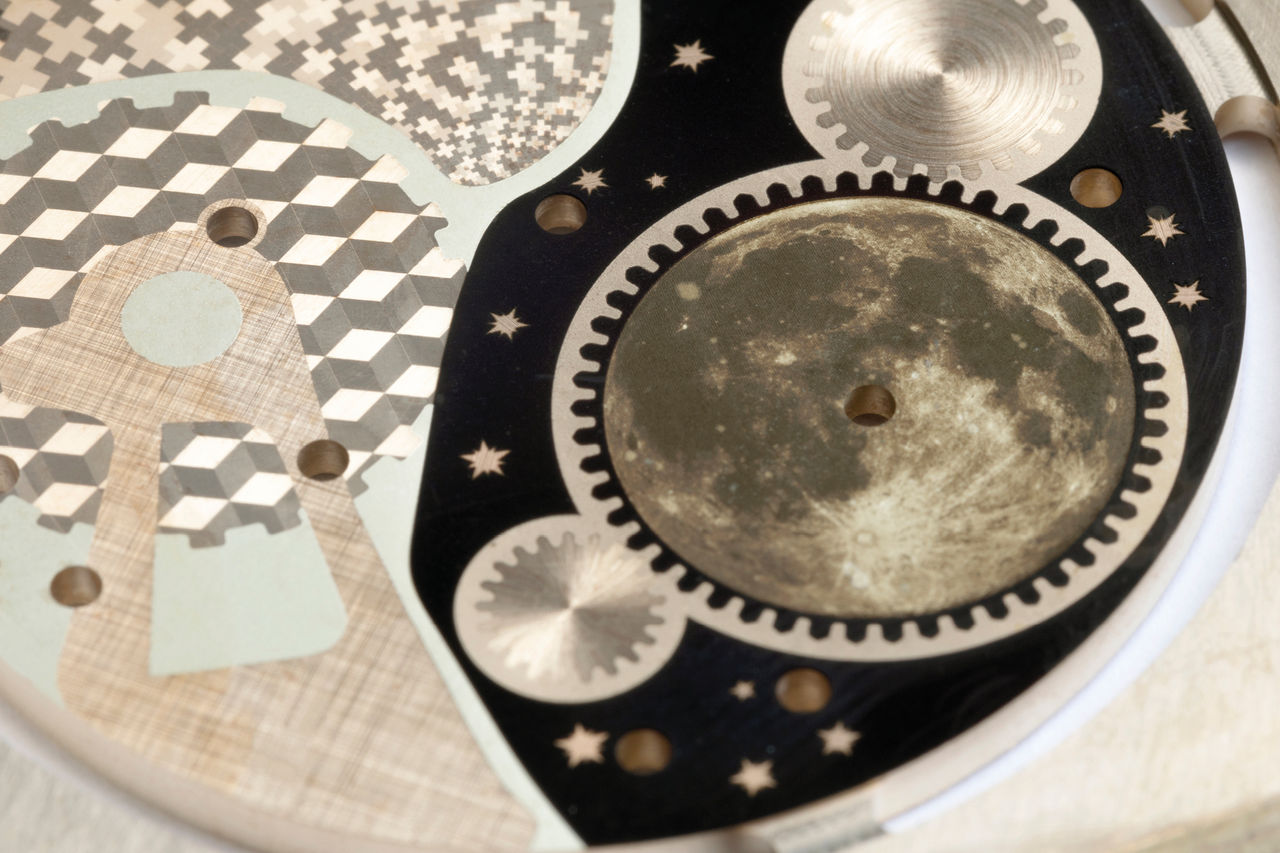

Décoration de surface

Les décorations mécaniques constituent une pièce maîtresse de la tradition horlogère. Grâce à notre solution logicielle, il est désormais encore plus facile de créer, combiner et personnaliser n’importe quel type de décoration fine en utilisant le laser. Choisissez entre des motifs traditionnels ou explorez la liberté de conception que le laser peut offrir.

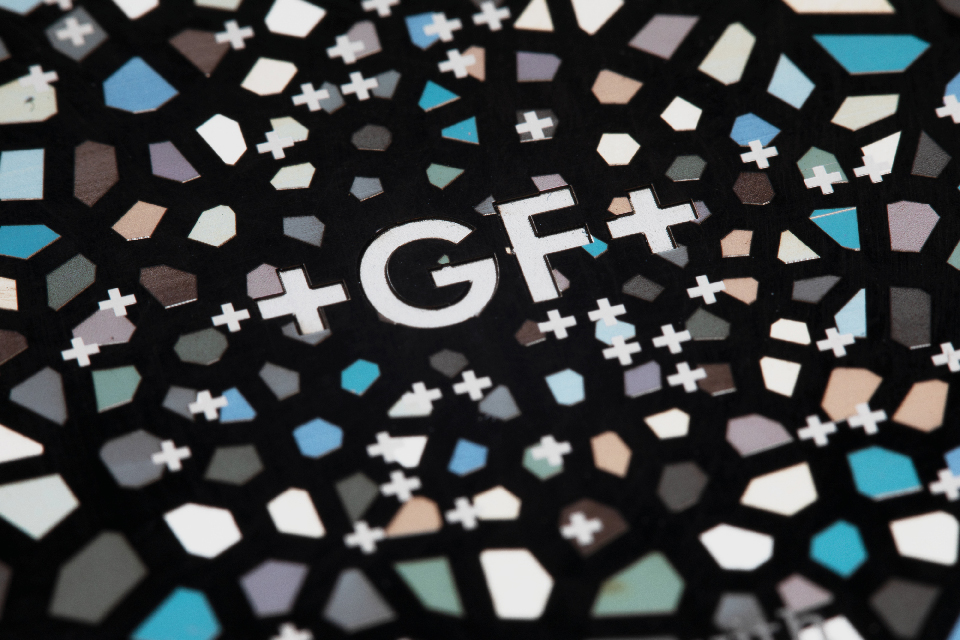

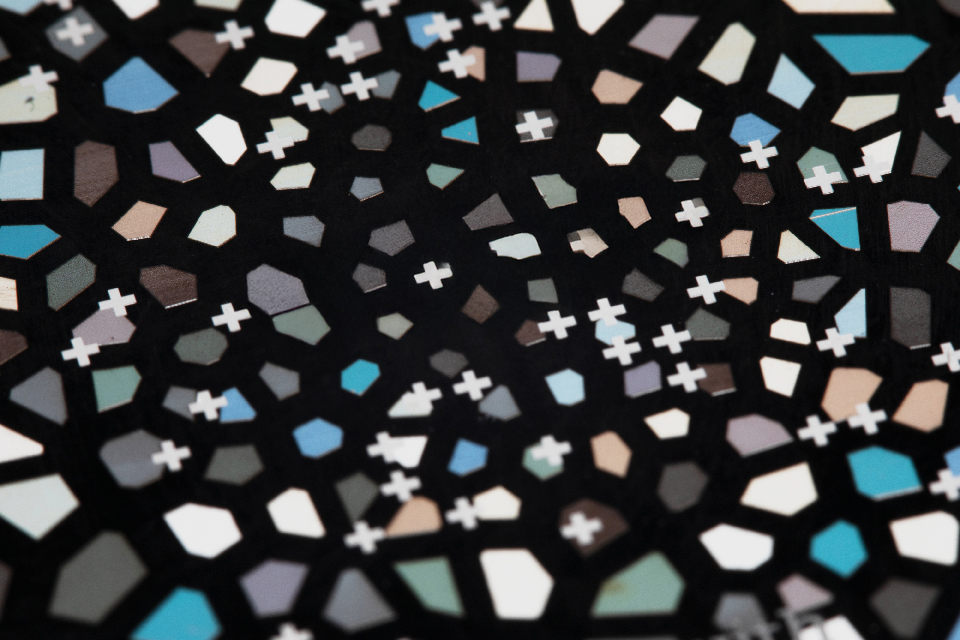

Coloration

Tirez parti de la technologie laser pour traiter des métaux tels que le titane et l’acier inoxydable avec des couleurs étonnantes grâce à une oxydation de surface de précision. Obtenez des teintes éclatantes de bleu, de vert ou de bronze directement sur le matériau, le tout en un seul processus homogène, éliminant ainsi le besoin de peinture ou de revêtement supplémentaire.

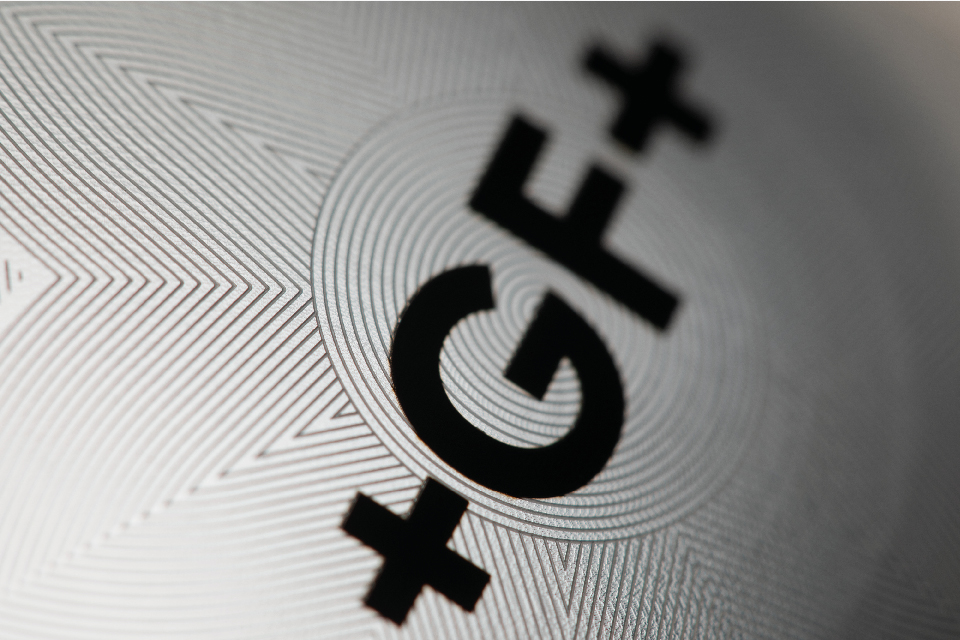

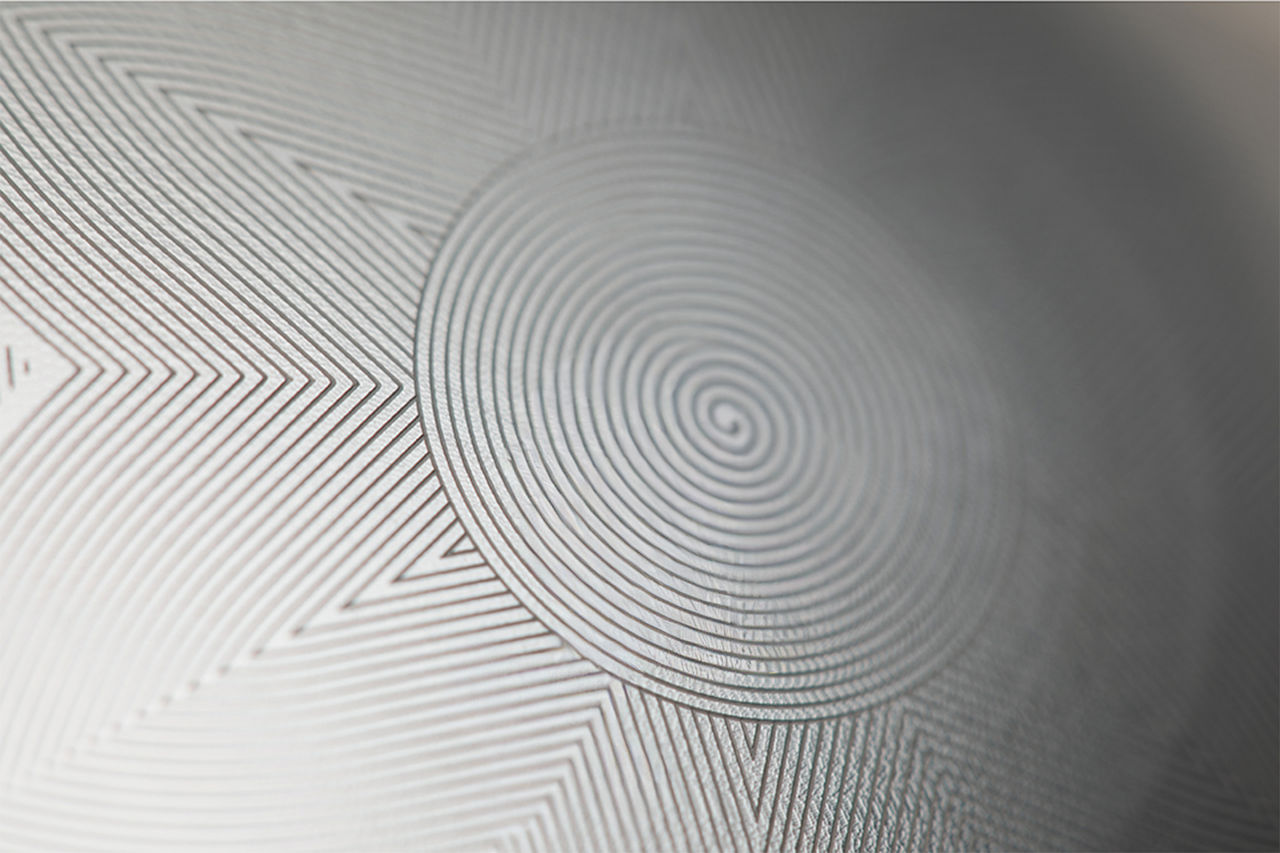

Marquage

Le marquage au laser consiste à graver des numéros de série, des codes et des logos sur des surfaces à faible profondeur. En ajustant les paramètres laser, vous pouvez obtenir une qualité et une apparence spécifiques. Le marquage laser est présent dans la plupart des segments de fabrication. Le marquage noir pour les dispositifs médicaux constitue par exemple une application bien connue.

Principaux avantages concurrentiels

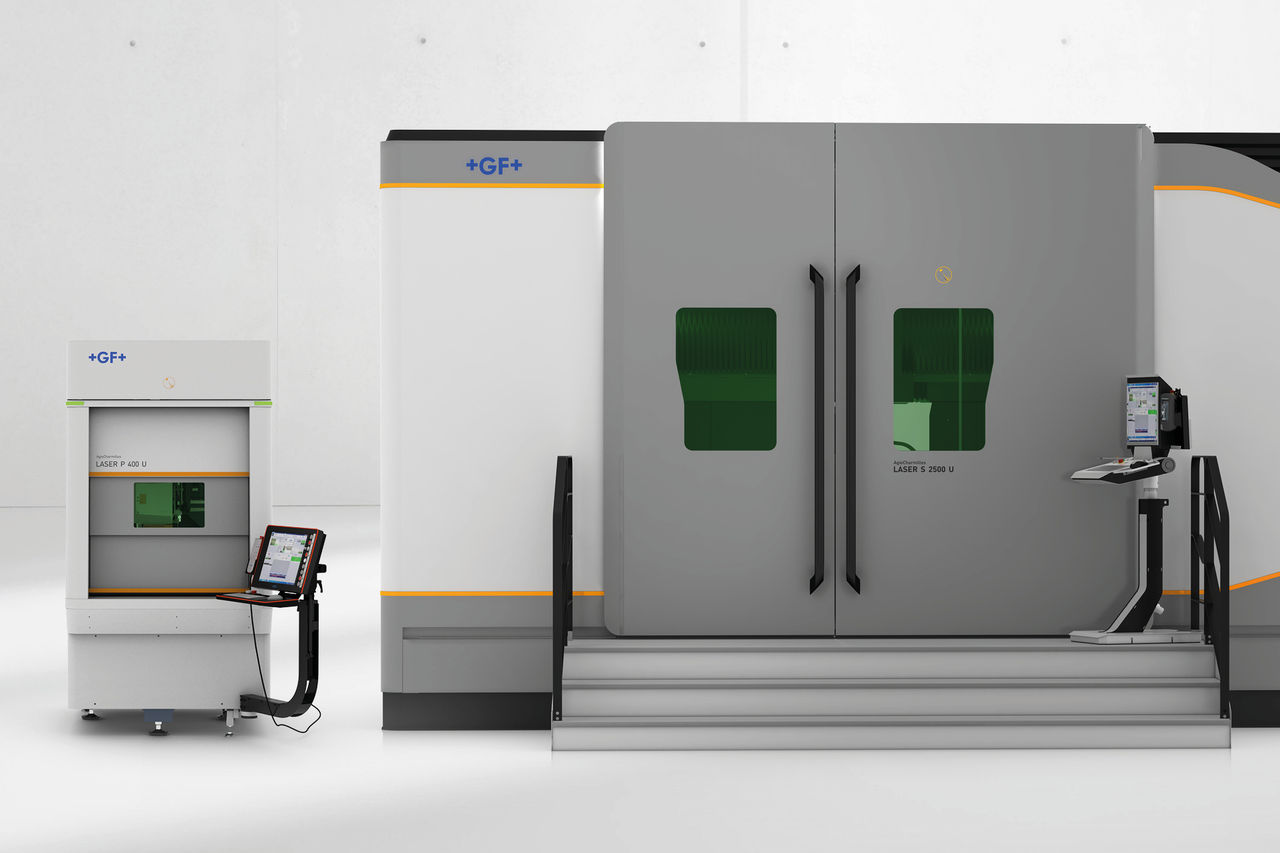

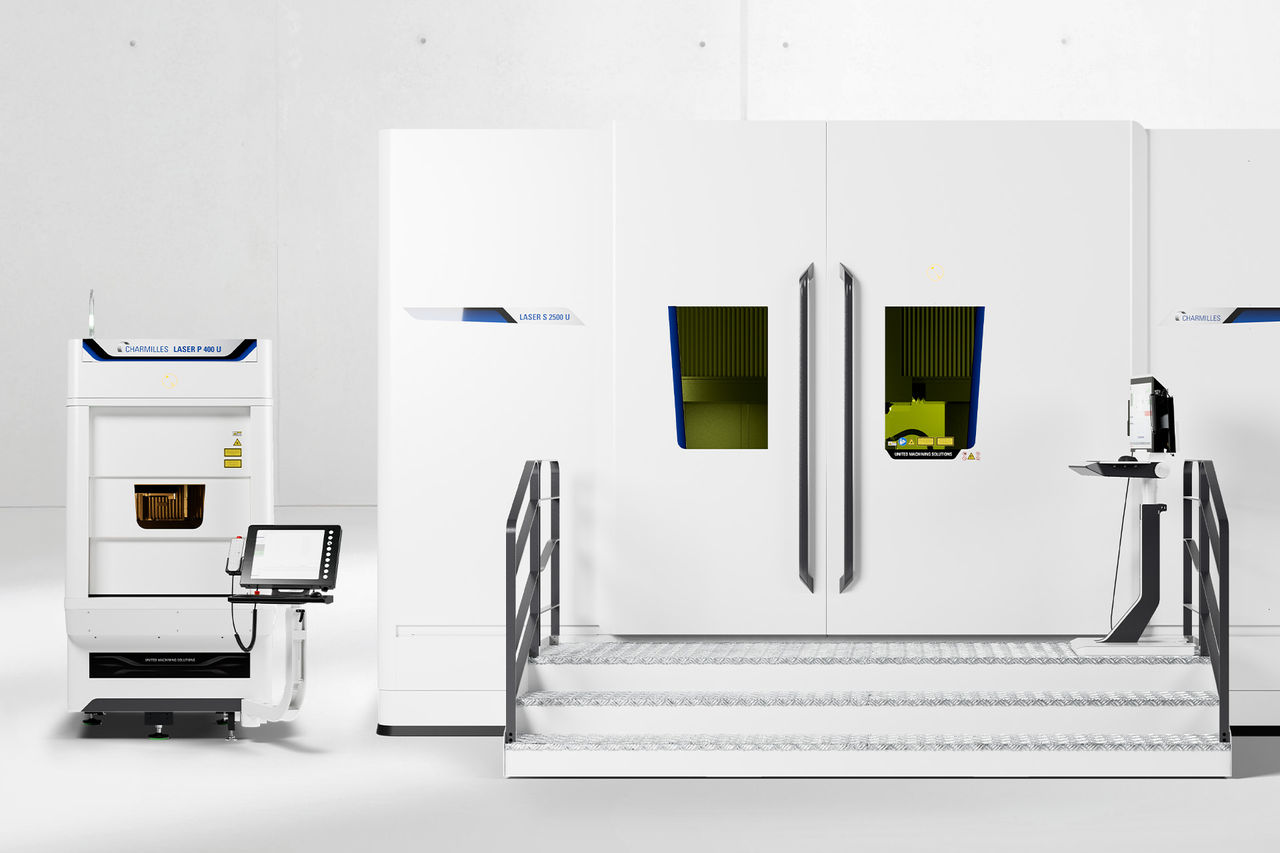

Toutes les formes, toutes les tailles

Nous proposons une gamme complète d’architectures de machines à 3 et 5 axes pour répondre à tout type d’application, des petites pièces complexes aux plus grands moules du marché.

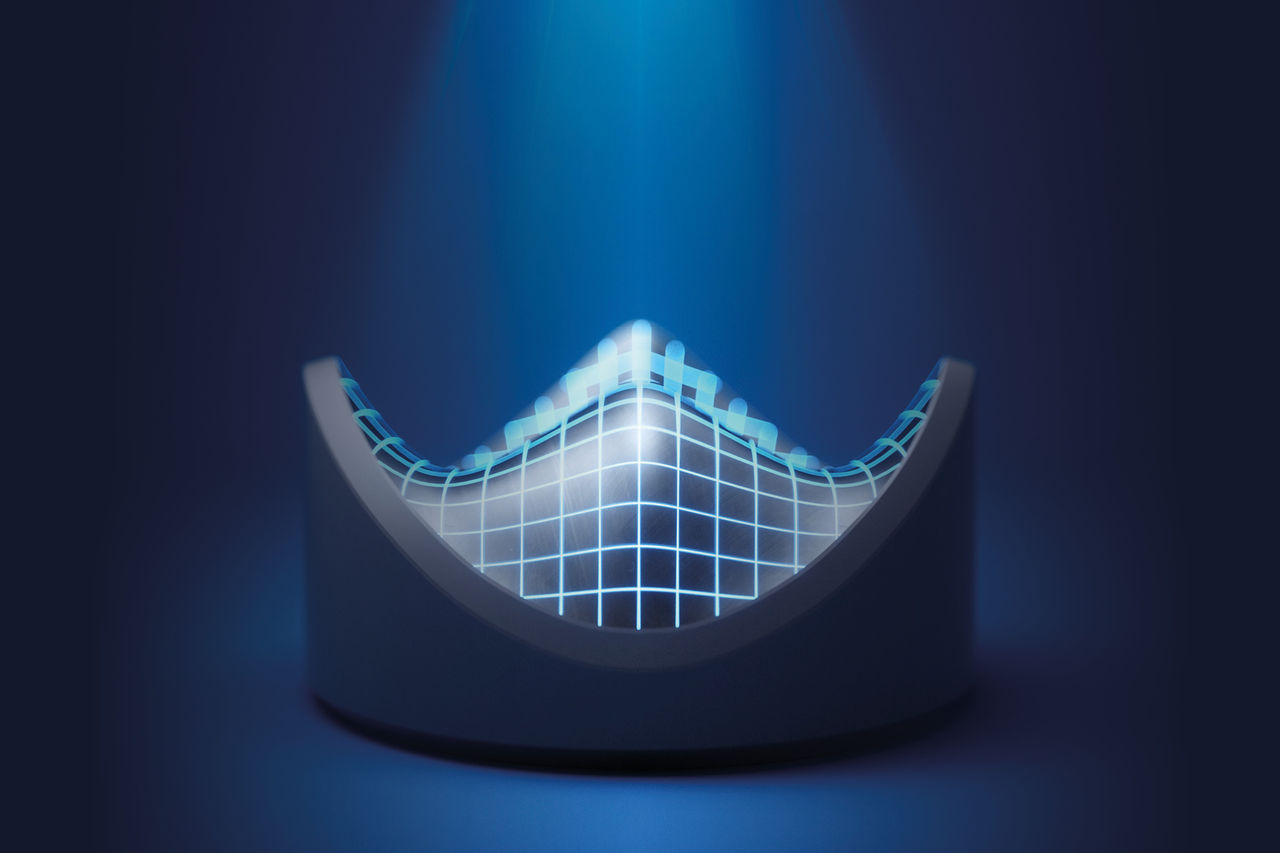

Scanner 3D haute vitesse

Améliorez votre productivité d’usinage sur les surfaces 3D grâce au Z dynamique optique. Balayage plus rapide et efficacité maximale d’un axe optique jusqu’à 5 500 mm/s.

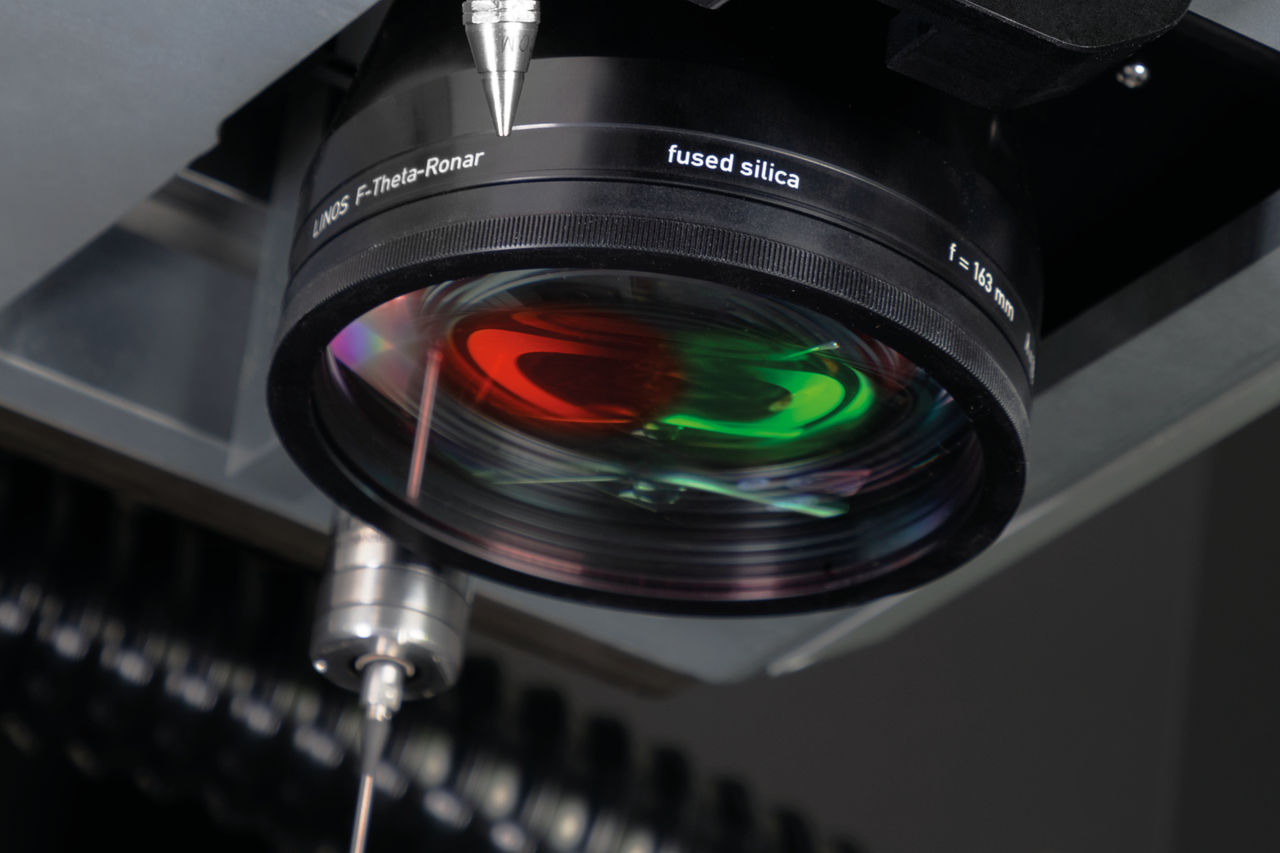

Source laser femto-nano duale

Combinez les forces des sources laser nanosecondes et femtosecondes en une seule tâche. Obtenez un enlèvement de revêtement fin et atteignez des niveaux uniques de qualité et de productivité.

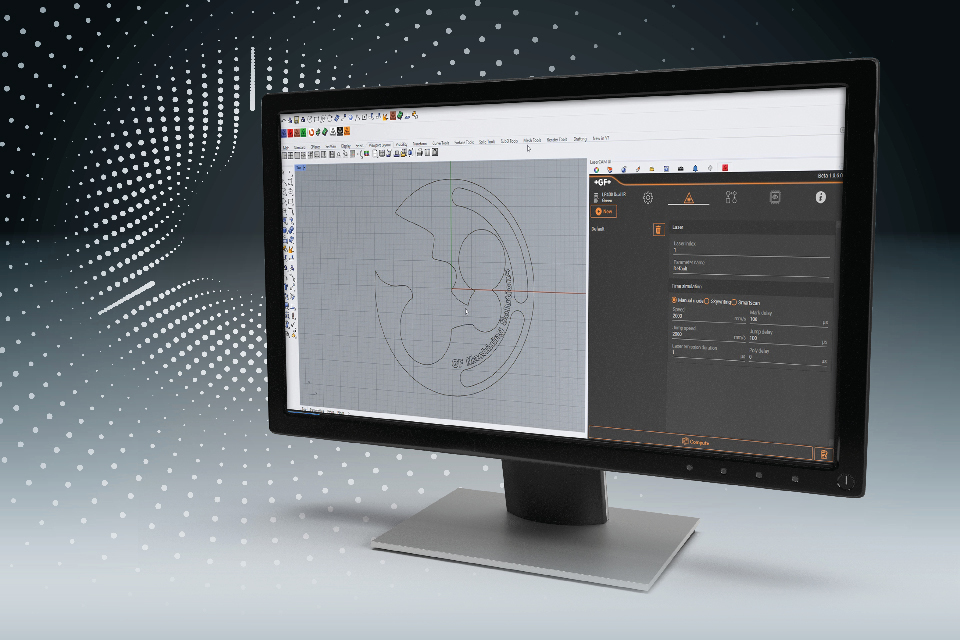

LaserSUITE360

Un logiciel CAO/FAO complet qui englobe toutes les applications 3D de texturation et de micro-usinage laser. Bénéficiez d’une liberté de conception illimitée grâce à une approche informatique intégrée.

Aperçu de nos solutions

Veuillez accepter tous les cookies pour afficher le contenu externe.

Série LASER S

Texturation innovante, augmentation de la productivité

LASER S 500 (U)

L’outil d’ablation laser par excellence

LASER série P

Faites une percée dans le monde des micro applications

LASER P 400

Conçue pour une précision extrême et une qualité sans compromis

Notre gamme de machines laser pour la texturation

Charge de la table
0 à 1 200 kg Charge de la table
1 200 à 18 000 kg

Veuillez accepter tous les cookies pour afficher le contenu externe.

LASER série S

Machines	XYZ (mm) Machining volume full 5ax (mm) Max. part weight (kg)
LASER S 1000 U	1000 x 550 x 880 Ø 510 x Z480 with F163 150
LASER S 1200 U	1200 x 900 x 970 Ø 1200 x Z790 with FS163 1200
LASER S 2500 U	2500 x 2000 x 1200 2700 x 2300 x Z900 * with F340 10000

LASER série P

Machines	XYZ (mm) Machining volume full 5ax (mm) Max. part weight (kg)
LASER P 400	600 x 400 x 300 600 x 400 x 250 * 50
LASER P 400 U	600 x 400 x 300 Ø 140 x Z245 with F100 M39 4
LASER P 1000 U	1000 x 550 x 880 Ø 460 x Z570 with F160 150
LASER P 1200 U	1200 x 900 x 1200 Ø 590 x Z770 with F254 1200
LASER P 1200 U Dedicated	1200 x 900 x 1200 Ø 1200 x Z790 * with FL160 1200
LASER P 4000 U	4000 x 3000 x 1500 4000 x 3000 x 1170 * 20000

Possibilités d’application

Texturation de moule de pneus

Augmentez la visibilité de votre marque sur les flancs de pneus avec des opérations de texturation laser uniques et esthétiques. Des machines standards aux systèmes dédiés aux moules de pneus jusqu’à 1,2 m de diamètre, choisissez un LASER P ou un LASER S qui répond le mieux à vos besoins de productivité et de qualité. Notre module logiciel dédié aux pneus vous aide à combiner le fraisage et la texturation laser pour obtenir les meilleurs résultats.

Implants médicaux

Obtenez une structuration de surface de haute qualité et améliorez les performances d’ostéointégration grâce à un processus de structuration de surface propre et numérique, appliqué avec précision sur n’importe quelle surface 3D.

Électronique grand public

Créez des textures fines et gravez des lignes courbes et nettes sur les appareils portables, les tablettes et les notebooks. Réduisez les délais de fabrication de vos moules grâce à notre solution logicielle 3DCurves™.

Moules de soufflage PET

Combinez la texturation laser de manière transparente avec le fraisage UGV (Usinage Grande Vitesse). Le moule est fraisé-poli sans intervention manuelle, puis texturé par laser. Établissez une cellule automatisée complète combinant les deux technologies grâce à nos solutions d’automatisation.

Motifs géométriques homogènes

Grâce à nos processus numériques, assurez la continuité de la texture entre deux pièces et obtenez un produit homogène sans écart par rapport à votre conception en termes de qualité. Répondez à toutes les demandes de motifs géométriques, contrôlez l’orientation et la taille de chaque détail pour répondre à vos besoins, jusqu’aux moindres détails.

Processus de texturation CNC complet

Avec une combinaison de fraisage UGV (Usinage Grande Vitesse) et de texturation laser, dites adieu aux processus manuels. La texturation 3D par laser est une solution entièrement numérique et convient particulièrement aux applications de moules à chaussures.

Décorations horlogères

Combinez la puissance et la flexibilité du laser femtoseconde avec des algorithmes intelligents dans notre logiciel LaserCAM. Créez facilement les plus belles décorations, des conceptions traditionnelles (« Côtes de Genève », « perlage », « soleillage ») aux conceptions innovantes.

Emballage – Bouchon de bouteille

+ Matériel : stavax
+ Laser (type/puissance) : GF Femto Flexipulse™ 40 W IR
+ Logiciel : LaserDESIGN^™+ Profondeur mesurée des rayures : 0,401 mm
+ Profondeur mesurée du filetage : 0,402 mm

Automobile

La texturation laser implique la finition de tous les types de moules pour les pièces automobiles intérieures et extérieures, telles que les composants d’éclairage et les pneus. Repensez l’avenir de la sécurité automobile avec la capacité de structurer des moules pour les modules de caméra et de capteur pour la nouvelle génération de véhicules. Améliorez le processus de recyclage du plastique en éliminant les processus de revêtement et de peinture.

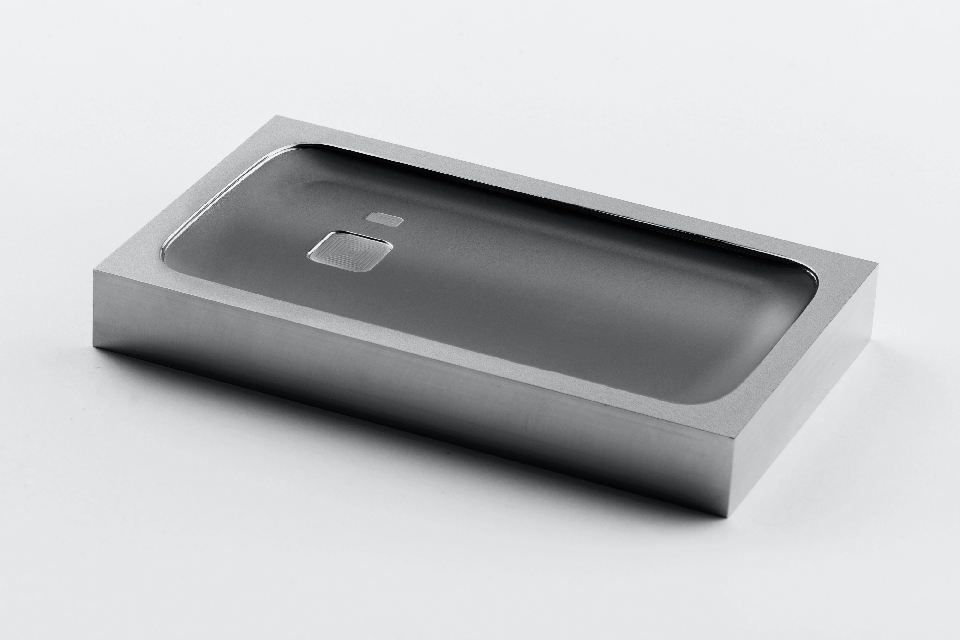

Composants électroniques et TIC

La texturation laser prépare des moules d’injection pour les appareils mobiles et l’électronique grand public avec des textures spécifiques, des conceptions esthétiques et fonctionnelles. Obtenez des textures totalement fonctionnelles pour une diffraction légère, une protection antirayures ou antidérapante avec une 100 % de reproductibilité. Remplacez les procédures de gravure manuelle par laser, très demandeuses en main-d’œuvre, et mettez en œuvre des configurations unifiées pour les tâches de texturation, de gravure et de marquage.

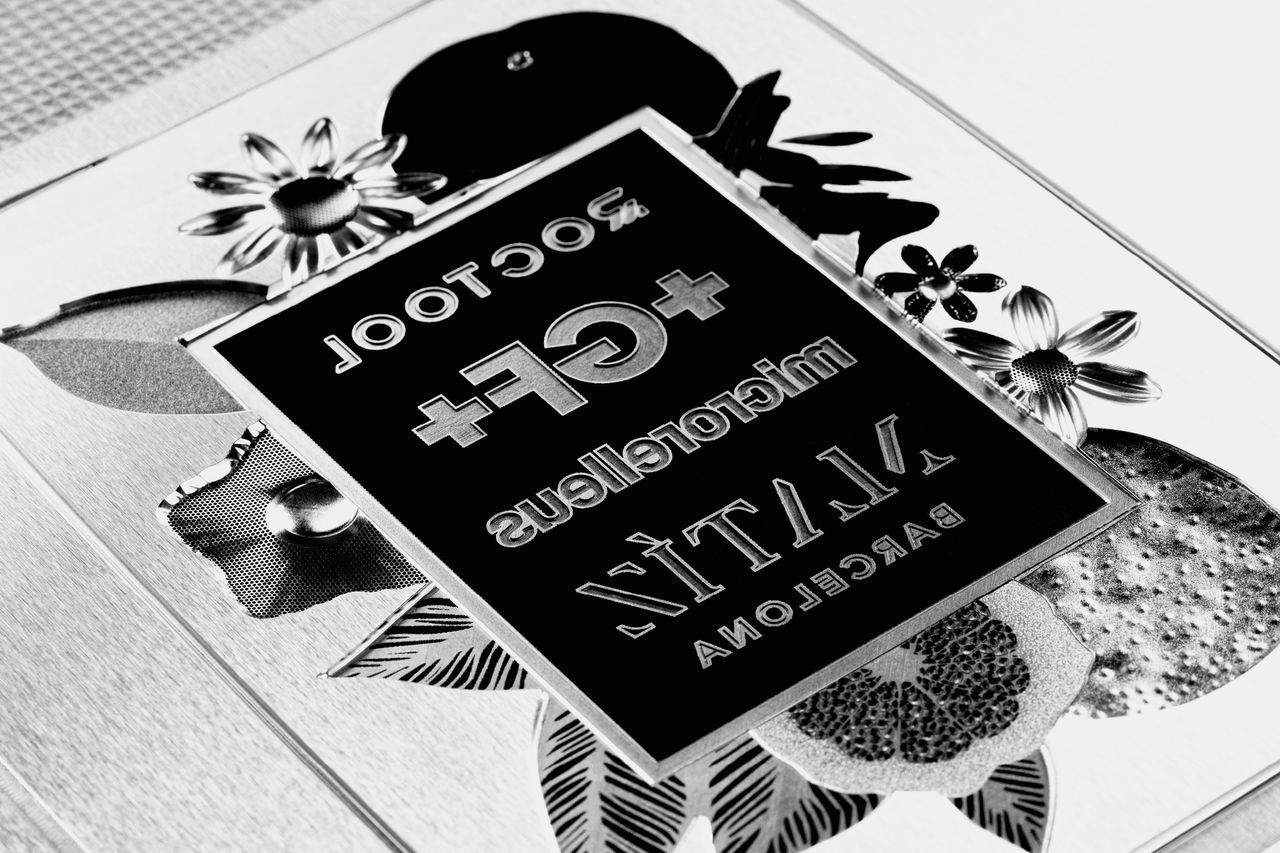

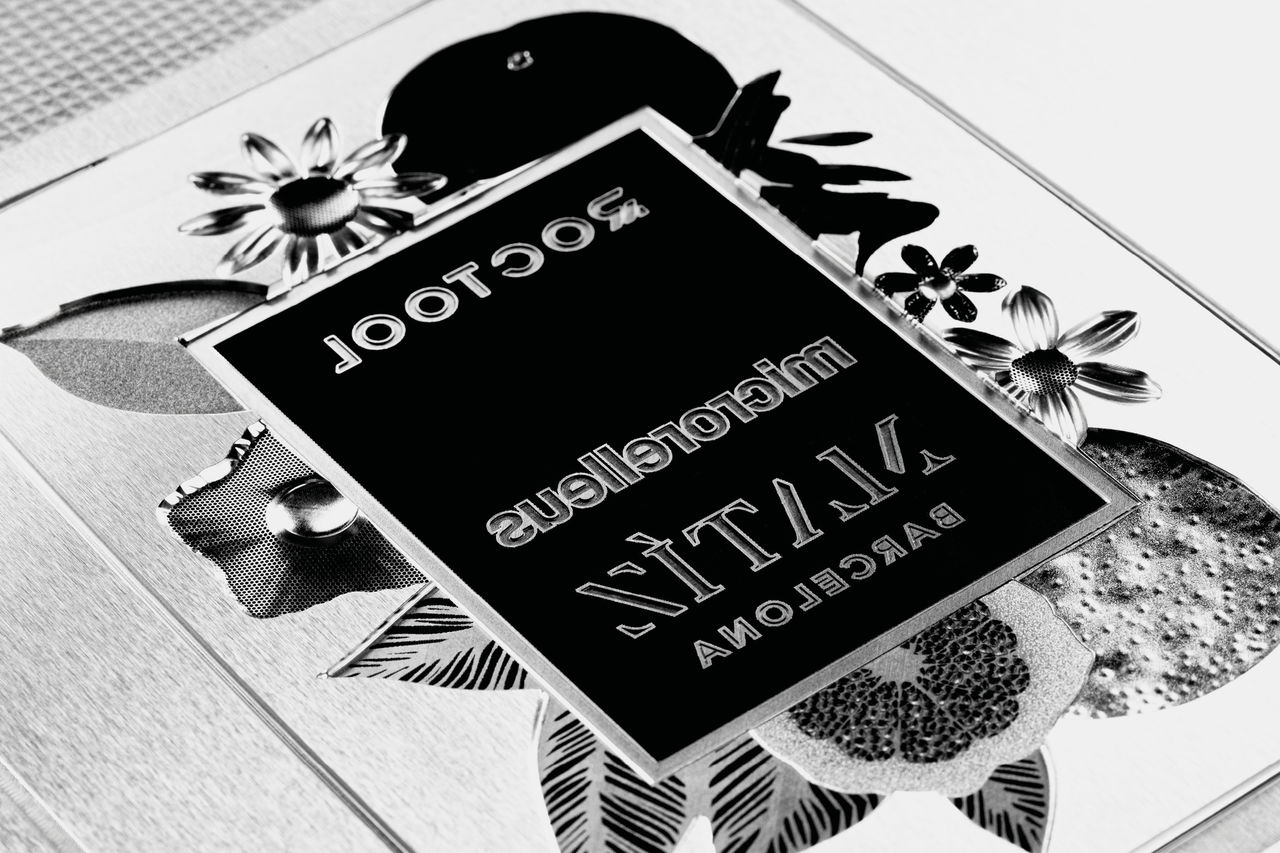

Emballage

La texturation laser permet de réaliser des opérations de finition des cavités de moules pour créer des conceptions attrayantes sur les emballages. Créez des textures fines sur des moules 3D pour les cosmétiques ainsi que des moules à soufflage pour les modèles en PET. Améliorez les processus de tri et de recyclage et luttez contre la contrefaçon avec des filigranes numériques intégrés dans les textures. Obtenez des effets incroyables tels qu’un toucher velours et des conceptions inspirées de la nature.

Efficacité énergétique

Avec une réduction de 35 % de la consommation d’énergie quotidienne par rapport à la génération précédente, notre nouvelle génération de machines laser est prête pour l’avenir. Cette forte amélioration est possible grâce au scanner 3D au lieu d’un scanner 2D, ce qui permet de réduire les mouvements totaux des axes, des sources laser plus puissantes et des progiciels SmartPatch et SmartScan.
