Laserové texturování

Co je laserové texturování?

Laserové texturování je plně digitální řešení, které umožňuje vytvářet neomezené efekty na povrchu obrobků libovolného typu ze všech materiálů. Jedná se o technologii, která je oblíbená při vytváření zrnitosti, leptání, tryskání, strukturování, odpařování tenkých vrstev a také při dekoracích a barvení, značení a gravírování.

Jaké jsou kroky při laserovém texturování?

Chcete-li zobrazit externí obsah, přijměte prosím všechny soubory cookie.

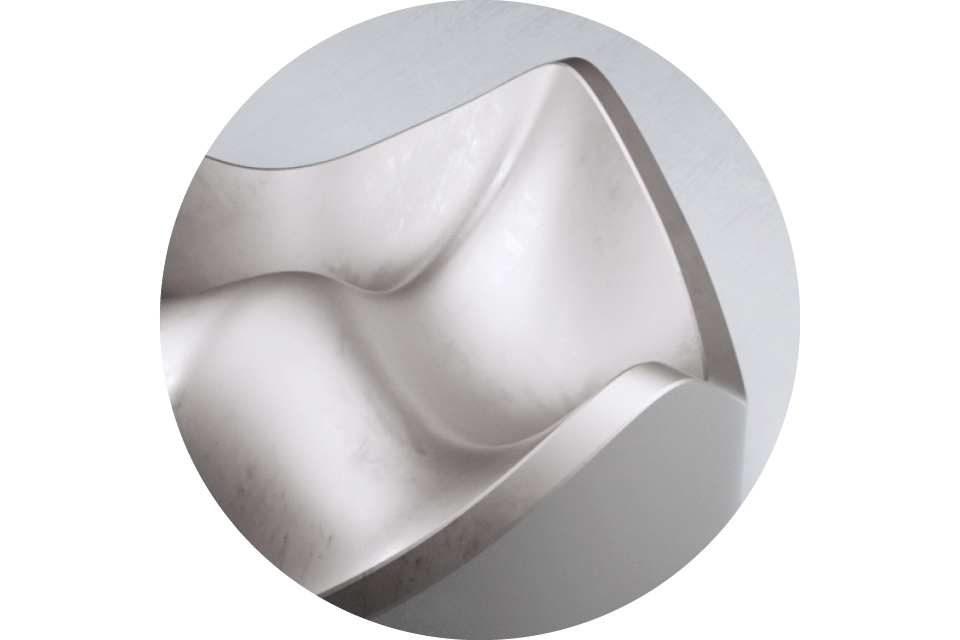

1. Import modelu 3D

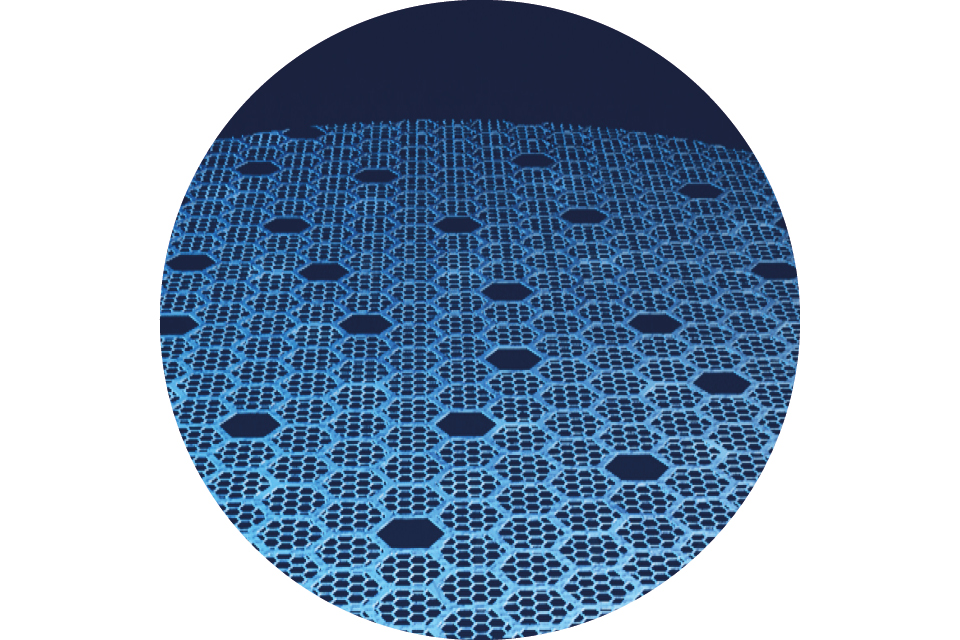

2. Import grafiky ve stupních šedé

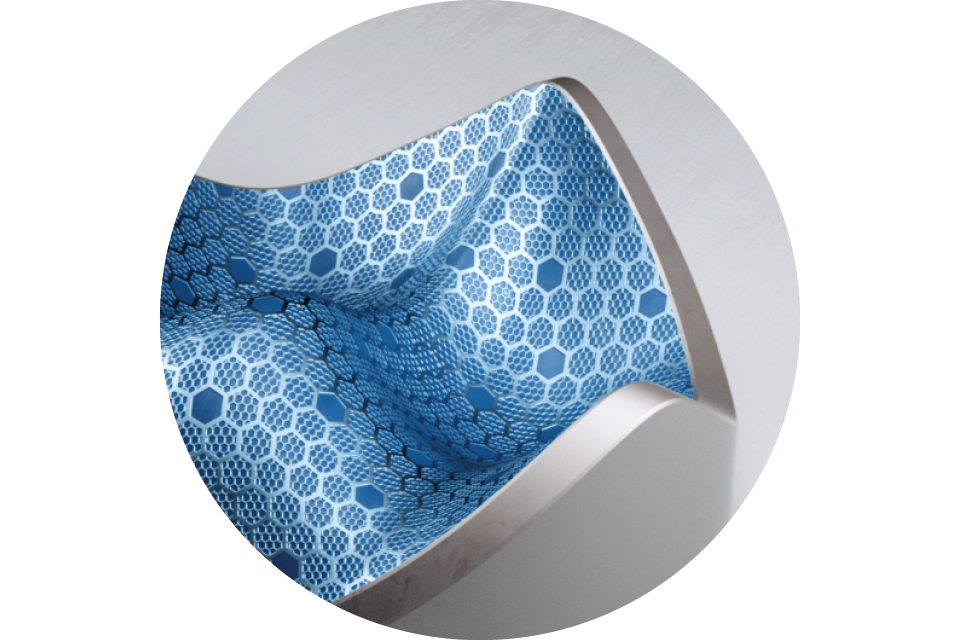

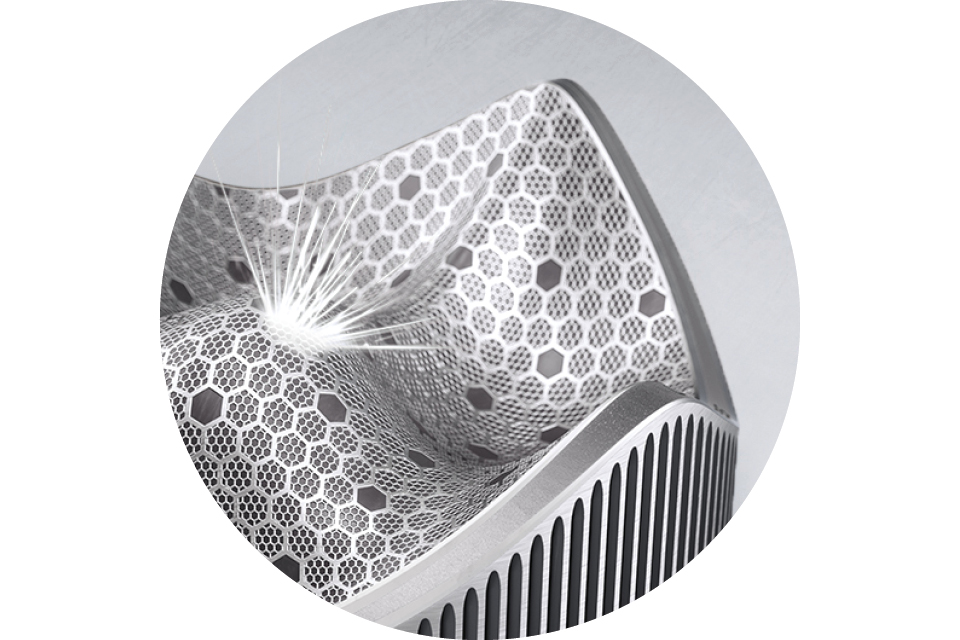

3. Provedení 3D textury na povrchu

Proč se v případě laserového texturování obrátit na společnost GF Machining Solutions?

Společnost GF Machining Solutions má rozsáhlé zkušenosti s vývojem softwaru i fotonikou a neustále vyvíjí vysoce výkonné laserové systémy inspirované 70 lety zkušeností v nejmodernějších centrech přesného obrábění.

V roce 2008 koupila společnost AF Laser, která se specializuje na laserové 3D texturování, a od té doby tuto technologii neustále inovuje. Dnes má společnost GF Machining Solutions vedoucí postavení v oblasti laserového texturování.

Působíme po celém světě a disponujeme unikátním know-how. Naši odborníci na laserové aplikace a naše GF Academy je vám neustále k dispozici. Pomůže vám plně využít potenciál vaší aplikace s laserovým strojem GF.

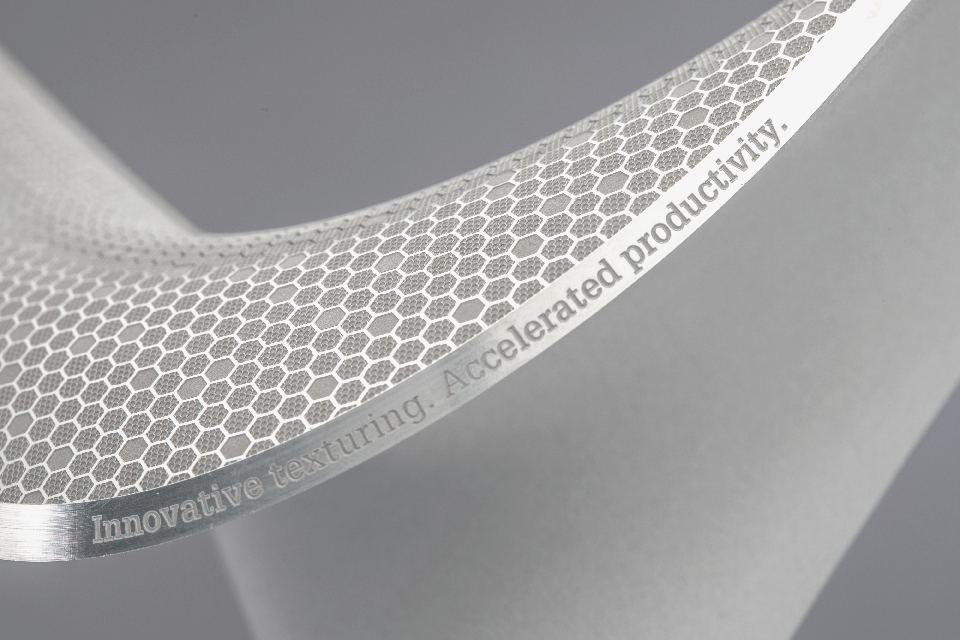

Laserová zrnitost

Tato technika představuje ekologickou alternativu chemického leptání. Tvoří povrchy s mimořádnými estetickými a funkčními vlastnostmi. Mezi její využití v automobilovém průmyslu patří texturovací formy pro interiéry, světla a pneumatiky. Vytváření laserové zrnitosti hraje důležitou roli v oblasti kosmetiky, kde je estetika klíčovým faktorem. Univerzálnost laserového texturování lze využít v mnoha odvětvích, jako je spotřební elektronika, domácí spotřebiče, sportovní vybavení, obuv nebo móda.

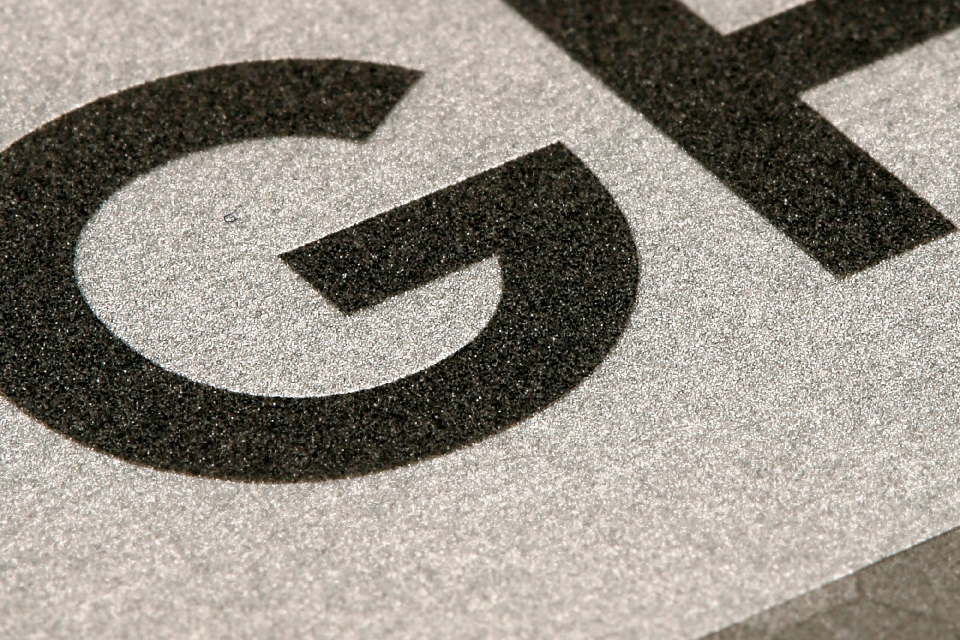

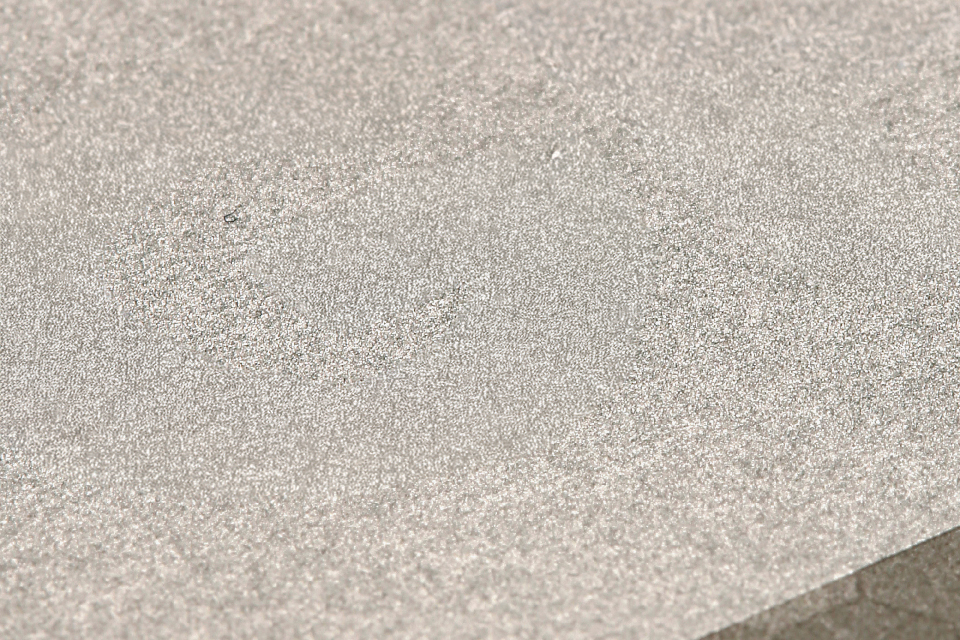

Laserové tryskání

Laserové tryskání je plně digitální náhrada tradičního pískování, která umožňuje aplikaci obrovského počtu laserových nárazů pro tvorbu složitých 3D tvarů s pečlivou kontrolou jejich hustoty a přesného umístění. Primární použití laserového tryskání je zaměřeno na dosažení potřebné drsnosti a vzhledu povrchu. Patentovaná inovace FlexiBlast posouvá tuto technologii na novou úroveň a dává možnostem tryskání další rozměr.

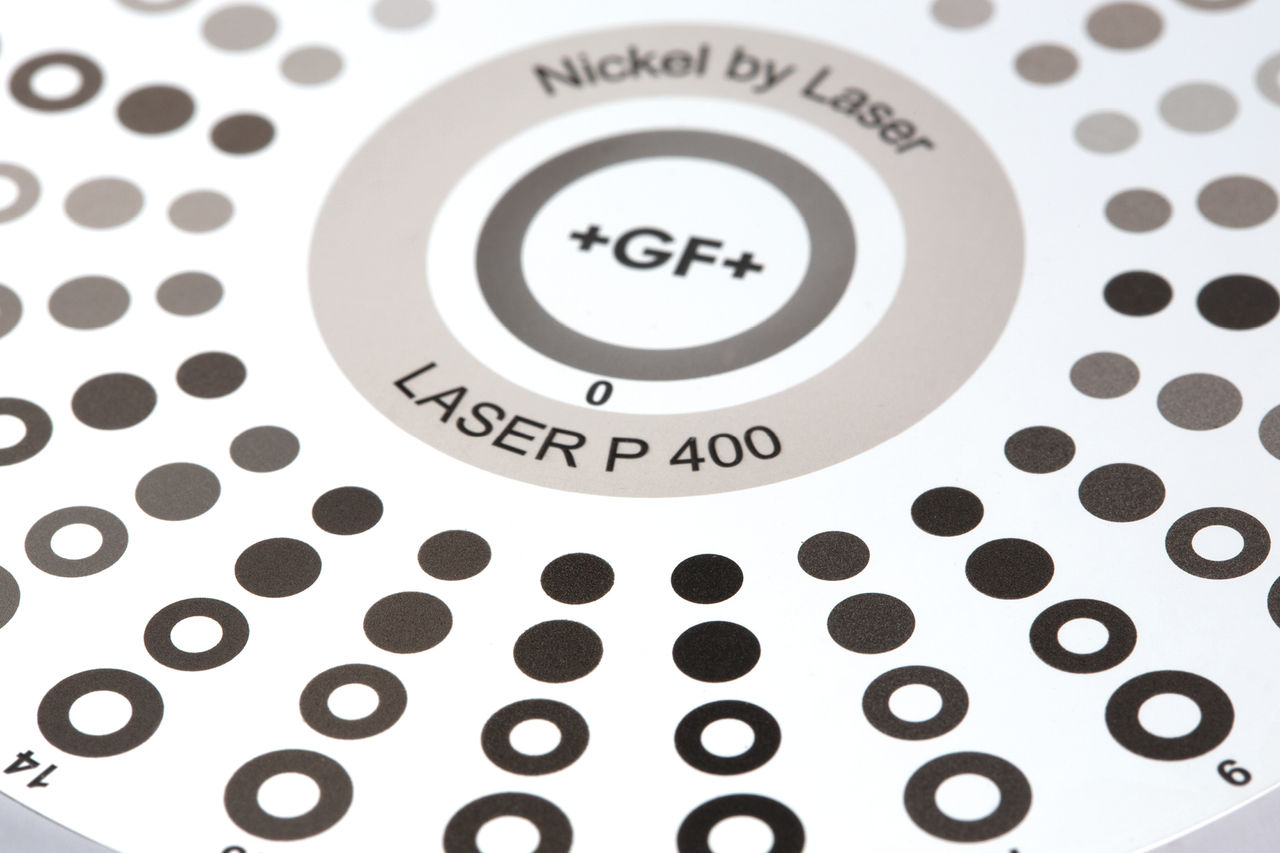

Funkční povrchy

Strukturování povrchu slouží k vytváření mikrostruktur nebo vzorů na povrchu materiálu pro funkční účely. Funkční strukturování povrchu má různé použití, jako je příprava povrchu pro spojování v leteckém průmyslu, tvorba struktur absorbujících světlo s černým povrchem nebo příprava na oseointegraci při implantačních zákrocích. Technologie umožňuje vytvářet antireflexní povrchové struktury s přesnými a opakovatelnými vzory pro kamerové moduly, které zlepší výkon chytrého telefonu a spolehlivost asistenčních systémů v automobilech.

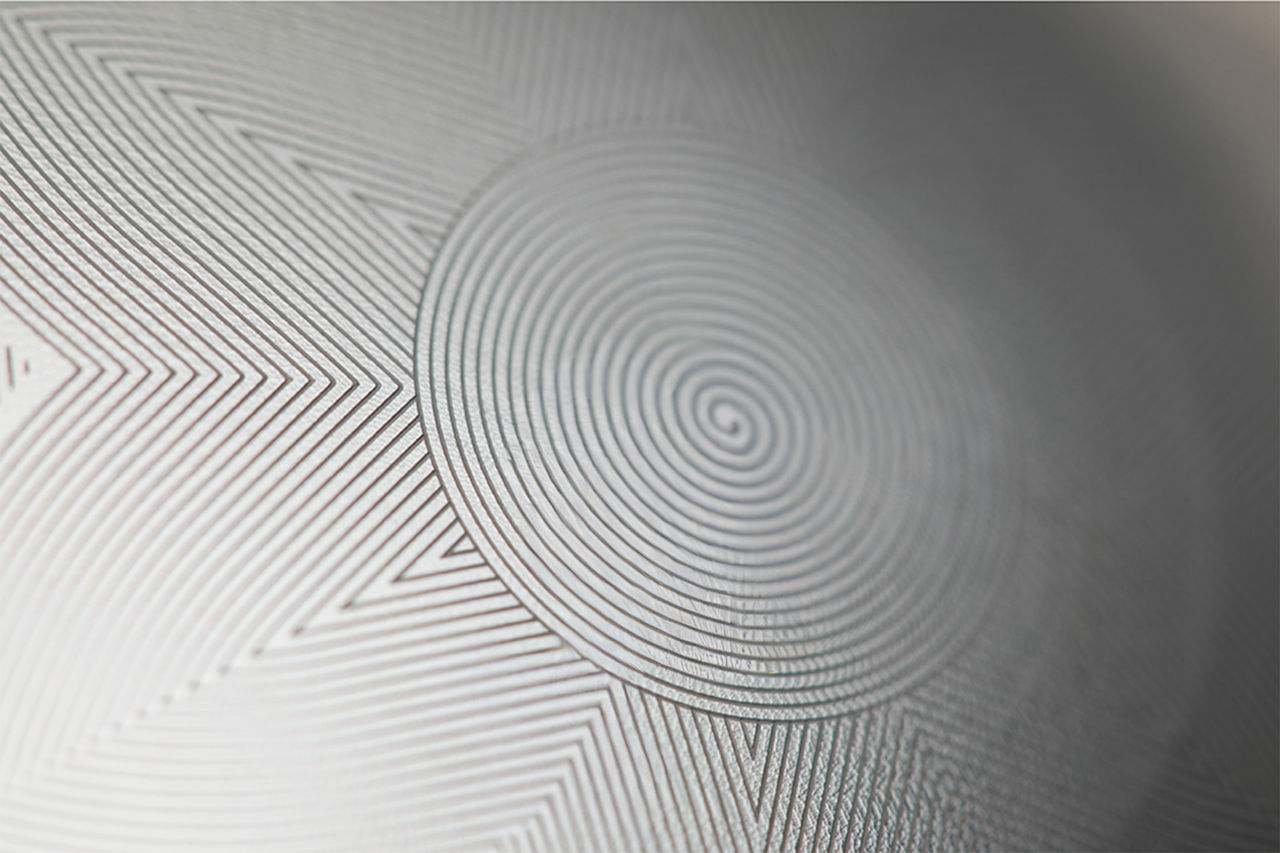

Povrchová dekorace

Mechanické dekorace jsou klíčovým faktorem v hodinářství. S naším softwarem je nyní ještě snazší vytvářet, kombinovat a přizpůsobovat jakýkoli typ jemných dekorací pomocí laseru. Vyberte si mezi tradičními vzory nebo vykoušejte volnost při navrhování, kterou vám laser nabízí.

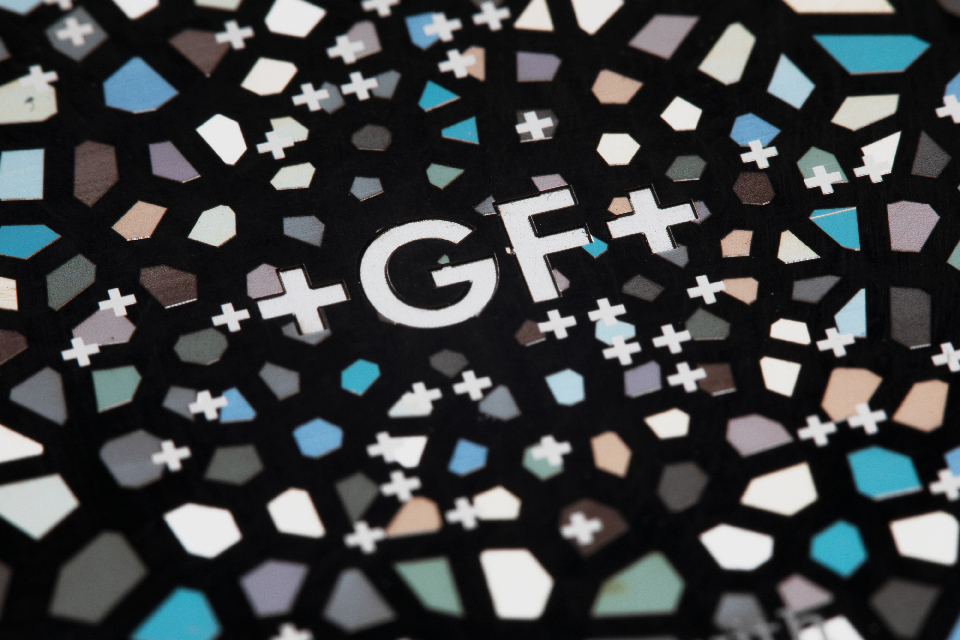

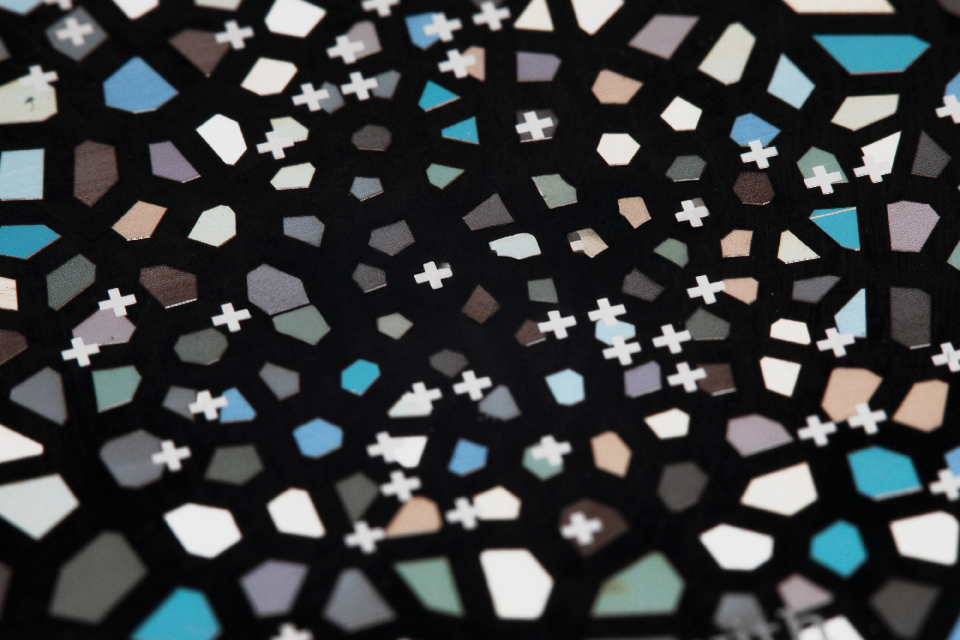

Barvení

Laserovou technologii lze využít k infuzi kovů, jako je titan nebo nerezová ocel, úžasnými barvami prostřednictvím přesné povrchové oxidace. Dosáhnete tak živých odstínů modré, zelené nebo bronzové barvy přímo na materiálu. To vše v jediném souvislém procesu, což eliminuje potřebu dalších nátěrů či povlaků.

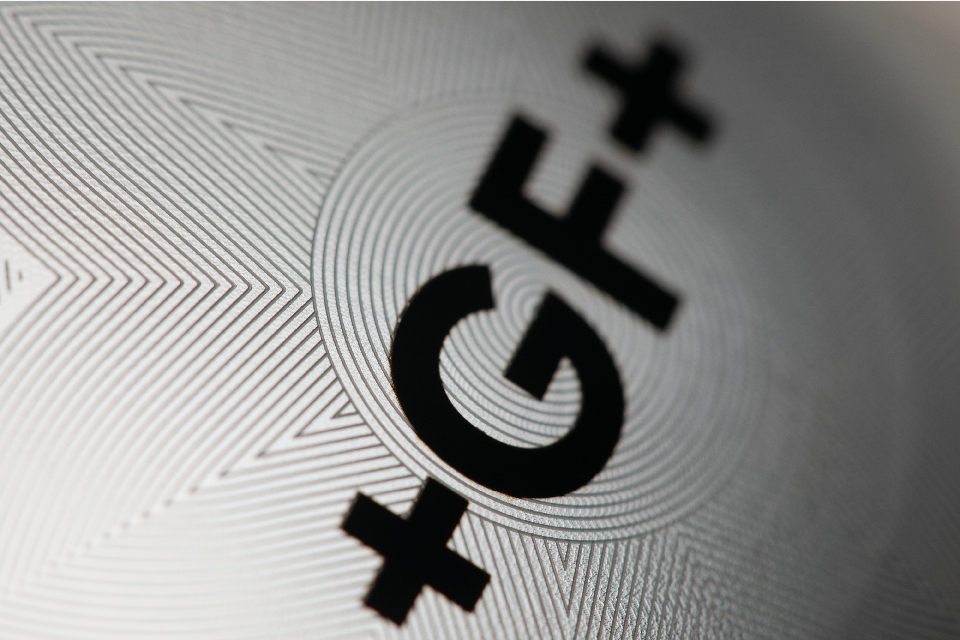

Značení

Laserové značení spočívá v gravírování sériových čísel, kódů nebo log na povrchu v malé hloubce. Vyladěním parametrů laseru můžete získat požadovanou kvalitu a vzhled. Laserové značení nacházíme ve většině výrobních segmentů. Dobře známým použitím je například černé značení zdravotnických prostředků.

Hlavní konkurenční výhody

Jakýkoli tvar, jakékoli rozměry

Nabízíme kompletní řadu tříosých a pětiosých architektur stroje, které jsou vhodné pro jakýkoli typ použití od malých složitých obrobků až po největší formy na trhu.

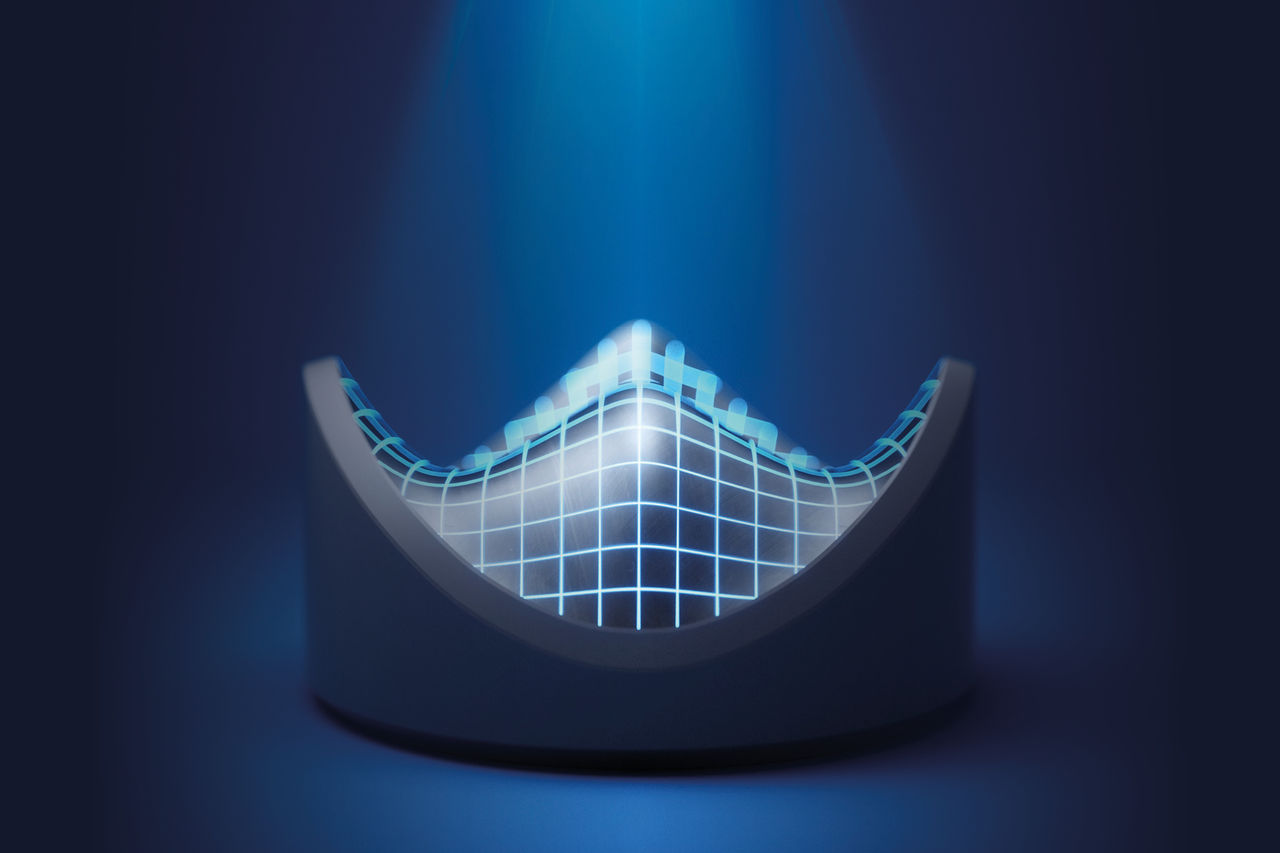

Vysokorychlostní 3D skener

Optický posuv v ose Z zvyšuje produktivitu povrchového 3D obrábění. Rychlejší skenování a plná efektivita optické osy až 5500 mm/s.

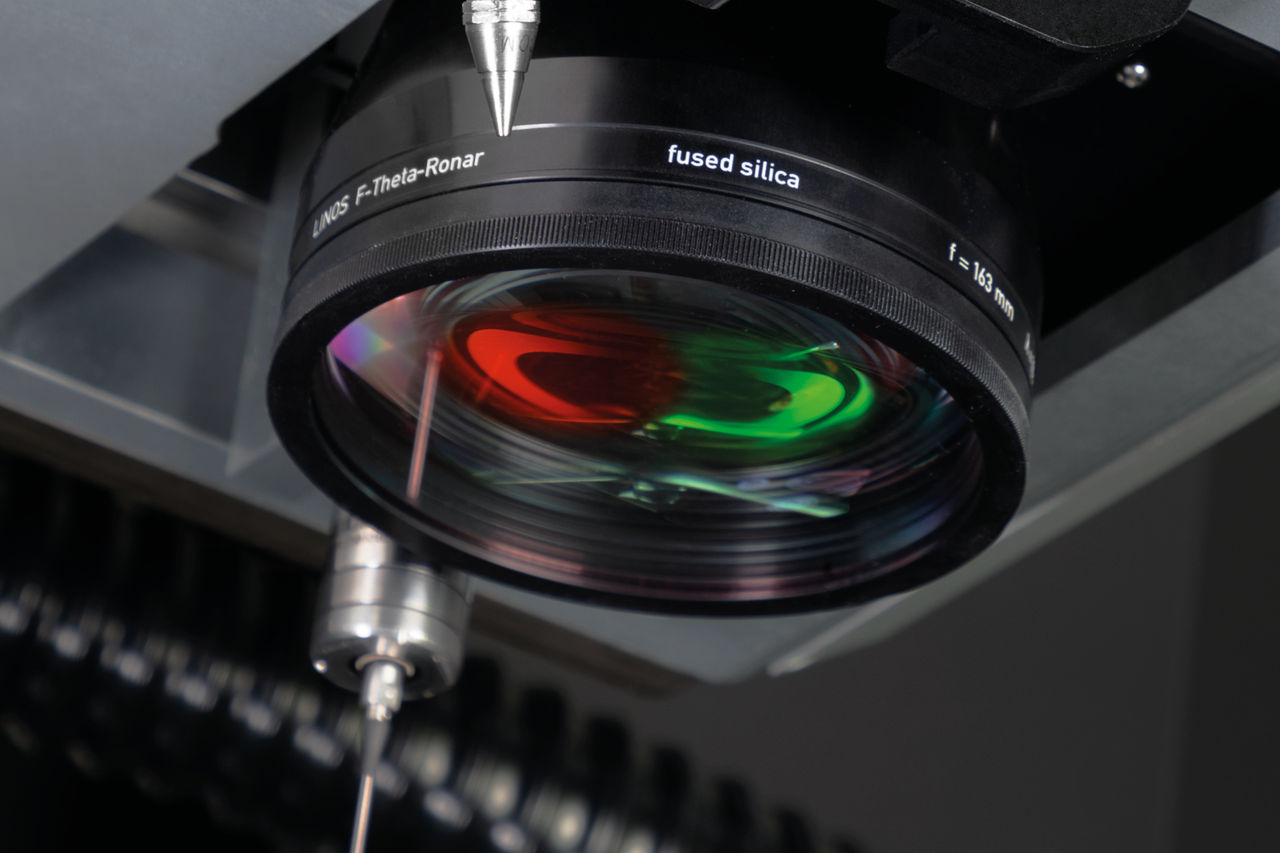

Duální femto-nanolaserový zdroj

Kombinace intenzity nanosekundových i femtosekundových laserových zdrojů v jediném úkonu. Možnost odstraňování tenkých povlaků, unikátní úroveň kvality a produktivity.

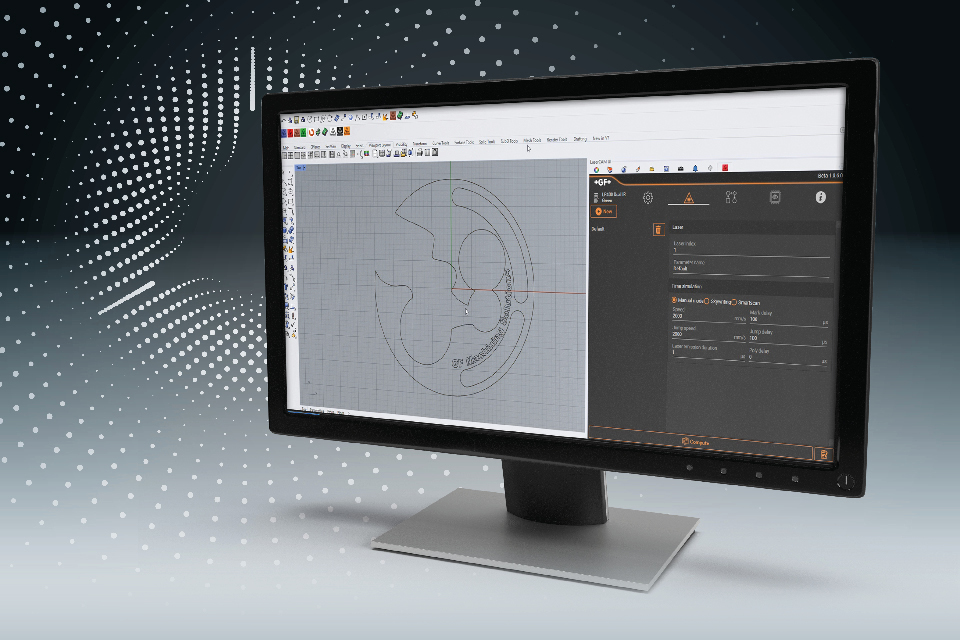

LaserSUITE360

Komplexní CAD/CAM software, který zahrnuje všechny aplikace v laserovém texturování a mikroobrábění. Získáte neomezenou volnost návrhu s integrovaným výpočetním konceptem.

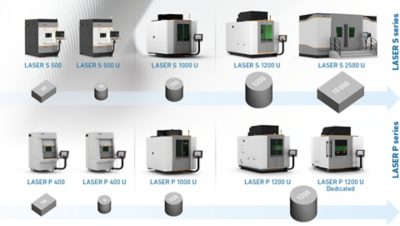

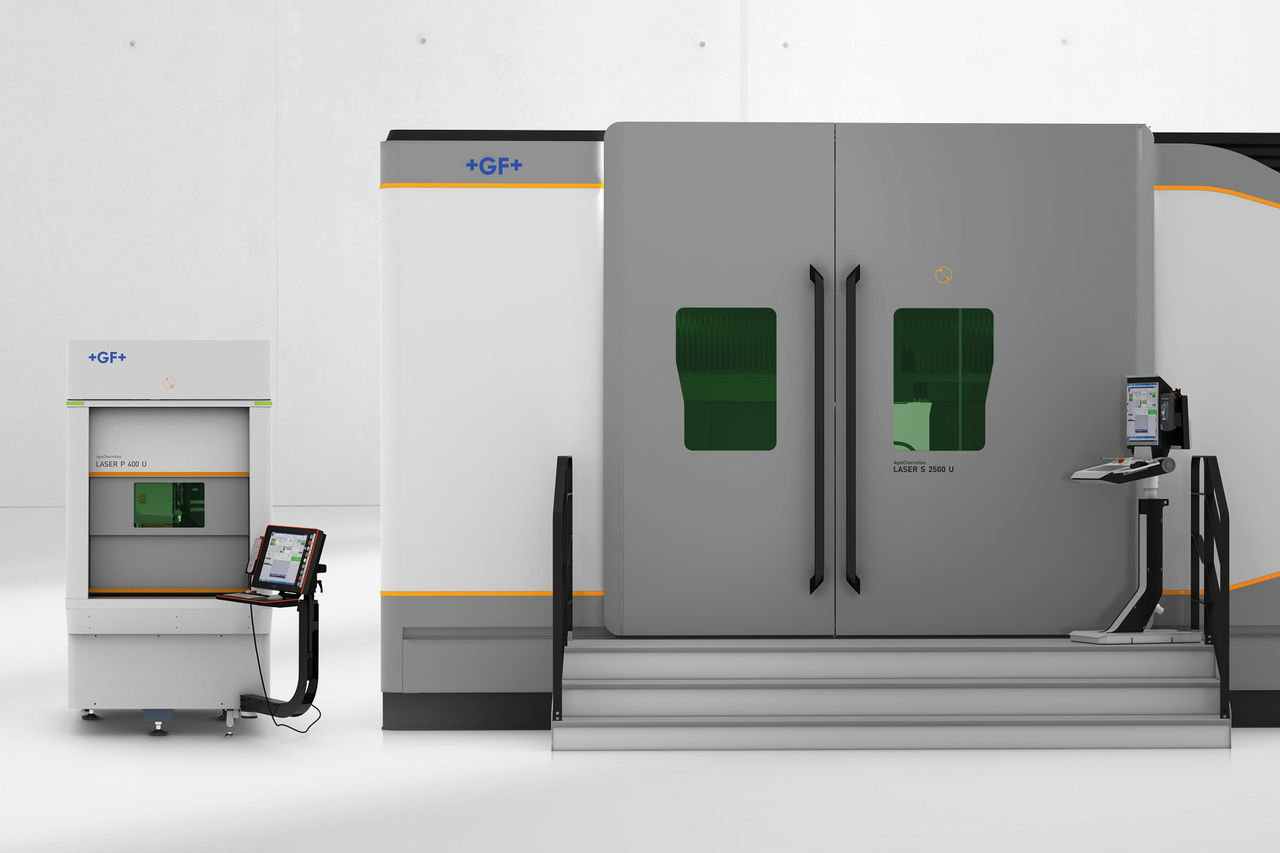

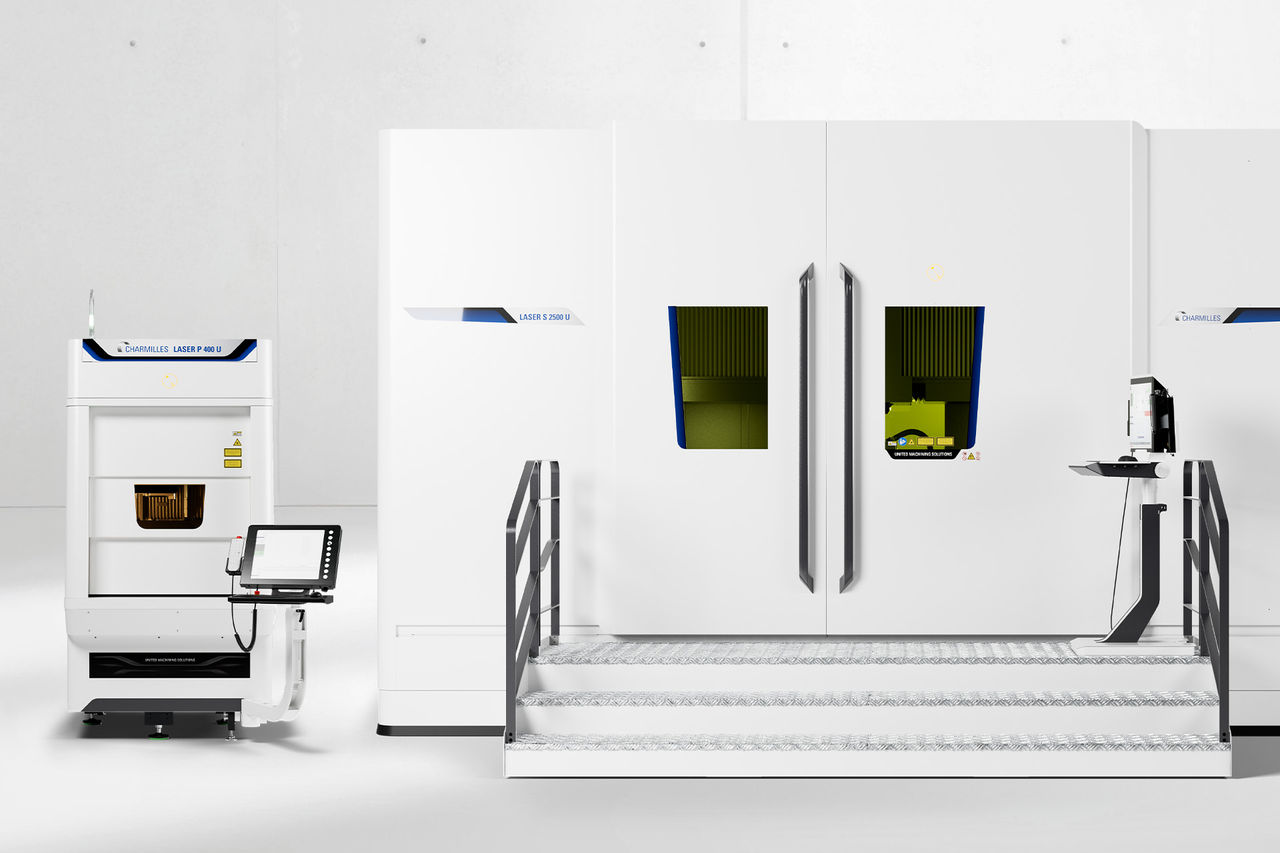

Přehled řady

Chcete-li zobrazit externí obsah, přijměte prosím všechny soubory cookie.

Řada LASER S

Inovativní texturování, vyšší produktivita

LASER S 500 (U)

Špičkový nástroj pro laserovou ablaci

Řada LASER P

Průlom do světa mikroprofilů

LASER P 400

Konstrukce pro mimořádnou přesnost a nekompromisní kvalitu

Naše řada laserových strojů pro texturování

Zatížení stolu
0–1200 kg Zatížení stolu
1200–18000 kg

Chcete-li zobrazit externí obsah, přijměte prosím všechny soubory cookie.

Řada LASER S

Machines	XYZ (mm) Machining volume full 5ax (mm) Max. part weight (kg)
LASER S 1000 U	1000 x 550 x 880 Ø 510 x Z480 with F163 150
LASER S 1200 U	1200 x 900 x 970 Ø 1200 x Z790 with FS163 1200
LASER S 2500 U	2500 x 2000 x 1200 2700 x 2300 x Z900 * with F340 10000

Řada LASER P

Machines	XYZ (mm) Machining volume full 5ax (mm) Max. part weight (kg)
LASER P 400	600 x 400 x 300 600 x 400 x 250 * 50
LASER P 400 U	600 x 400 x 300 Ø 140 x Z245 with F100 M39 4
LASER P 1000 U	1000 x 550 x 880 Ø 460 x Z570 with F160 150
LASER P 1200 U	1200 x 900 x 1200 Ø 590 x Z770 with F254 1200
LASER P 1200 U Dedicated	1200 x 900 x 1200 Ø 1200 x Z790 * with FL160 1200
LASER P 4000 U	4000 x 3000 x 1500 4000 x 3000 x 1170 * 20000

Možnosti použití

Texturování forem na pneumatiky

Viditelnost značky na pneumatice můžete zlepšit pomocí unikátní metody estetického laserového texturování. Vyberte si model LASER P nebo LASER S – od standardních strojů až po systémy určené pro formy na pneumatiky o průměru až 1,2 m – přesně podle vašich potřeb z hlediska produktivity a kvality. Náš speciální softwarový modul pro pneumatiky vám pomůže zkombinovat frézování s laserovým texturováním a dosáhnout tak nejlepšího výsledku.

Lékařské implantáty

Díky čistému digitálnímu procesu strukturování povrchu, který lze přesně aplikovat na libovolný 3D povrch, dosáhnete vysoce kvalitní struktury povrchu a lepšího výsledku oseointegrace.

Spotřební elektronika

I na přenosných zařízeních, tabletech a noteboocích můžete vytvářet jemné textury a gravírovat ostré zakřivené linie. Pomocí našeho softwarového řešení 3DCurves™ zkrátíte dobu realizace formy.

Vyfukovací PET formy

Dokonalé spojení laserového texturování s vysokorychlostním frézováním. Forma je vyfrézována a vyleštěna bez ručního zásahu a následně otexturována laserem. Díky našemu řešení automatizace můžete vytvořit kompletní automatickou buňku kombinující obě technologie.

Homogenní geometrické vzory

S našimi digitálními procesy zajistíte kontinuitu textury mezi dvěma díly a získáte tak homogenní produkt bez kvalitativních odchylek od vašeho návrhu. Vyhovte všem požadavkům na geometrické vzory a mějte pod kontrolou orientaci a velikost každého detailu tak, aby vyhovoval vašim potřebám, a to až po ty nejjemnější detaily.

Úplný proces texturování CNC

Díky kombinaci vysokorychlostního frézování a laserového texturování již nebudete muset využívat ruční postupy. Laserové 3D texturování je plně digitální řešení, které je vhodné zejména pro výrobu forem na obuv.

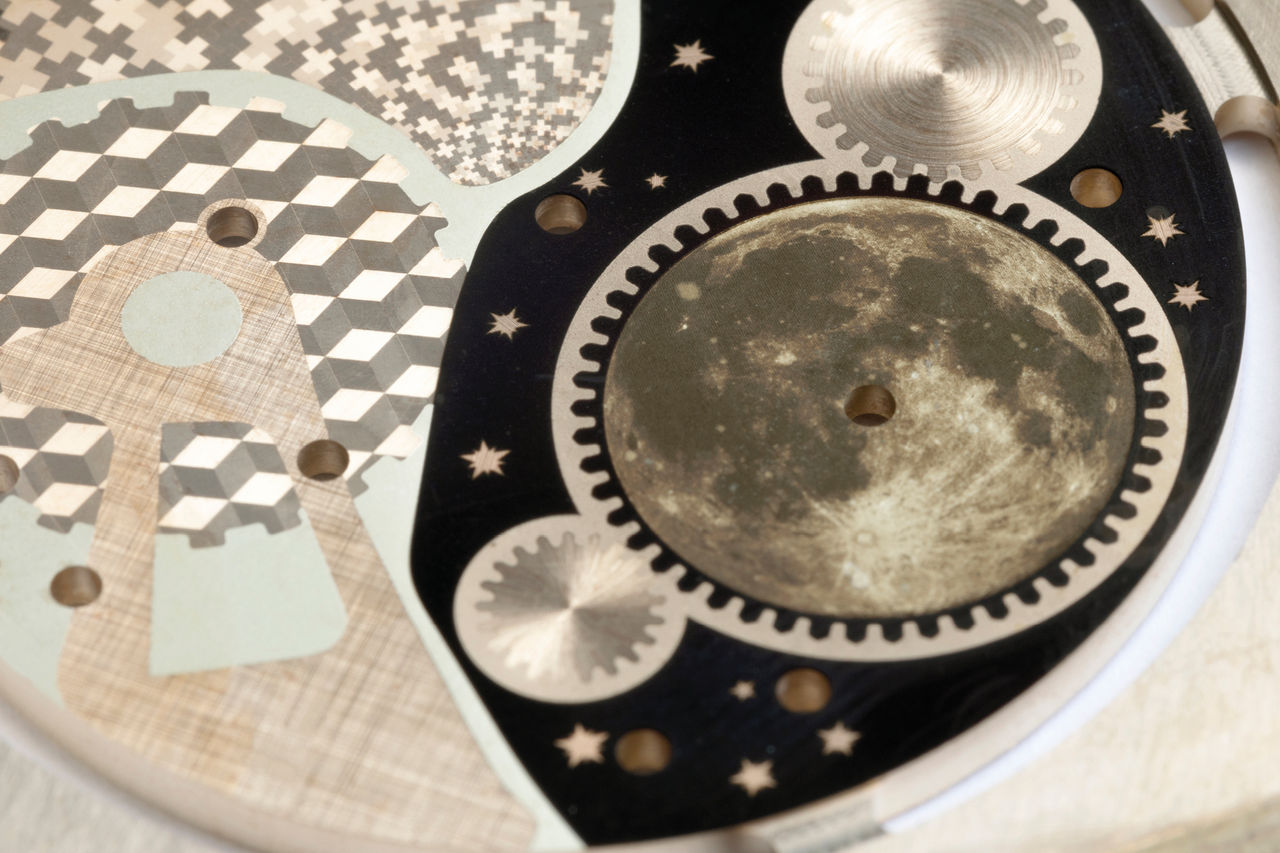

Dekorace pro hodinářství

Výkon a flexibilita femtosekundového laseru – to vše s chytrými algoritmy v našem softwaru LaserCAM. Budete moci snadno vytvářet nejkrásnější dekorace od těch tradičních („Côtes de Genève“, „perlage“, „soleillage“) až po inovativní designy.

Obaly – uzávěry lahví

+ Materiál: stavax
+ laser (typ/výkon): GF Femto Flexipulse™ 40 W IR
+ software: LaserDESIGN^™+ naměřená hloubka pruhů: 0,401 mm
+ naměřená hloubka závitu: 0,402 mm

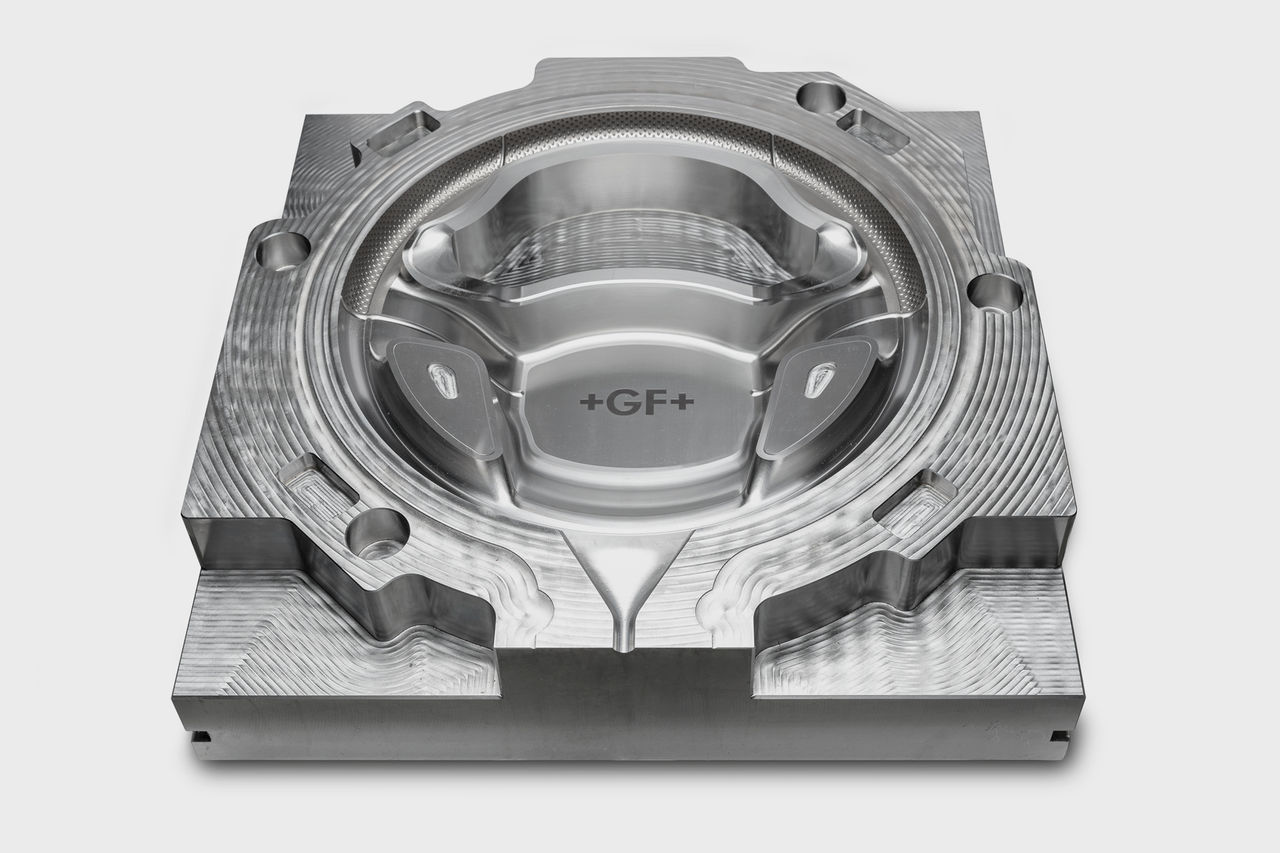

Automobilový průmysl

Laserové texturování umožňuje dokončování všech druhů forem pro vnitřní a vnější automobilové díly, jako jsou díly pro osvětlení nebo pneumatiky. Proměňte budoucnost automobilové bezpečnosti možností strukturovat formy pro kamerové a senzorové moduly pro vozidla nových generací. Zlepšete proces recyklace plastů díky eliminaci procesu nanášení nátěrů a lakování.

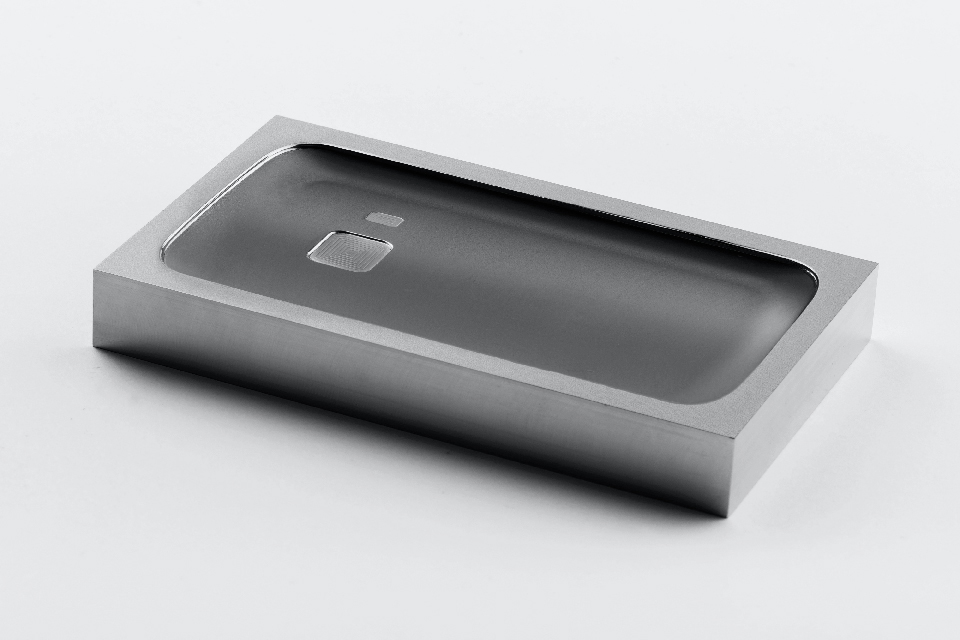

Elektronické součástky a ICT

Laserové texturování umožňuje vyrábět vstřikovací formy pro mobilní zařízení a spotřební elektroniku se specifickými texturami a estetickým i funkčním provedení. Dosáhněte plně funkční textury pro lehkou difrakci, ochranu proti poškrábání nebo proti uklouznutí se 100% konzistencí. Postupy ručního leptání náročné na práci můžete nahradit laserem a zavést tak jednotné nastavení pro texturování, gravírování a značení.

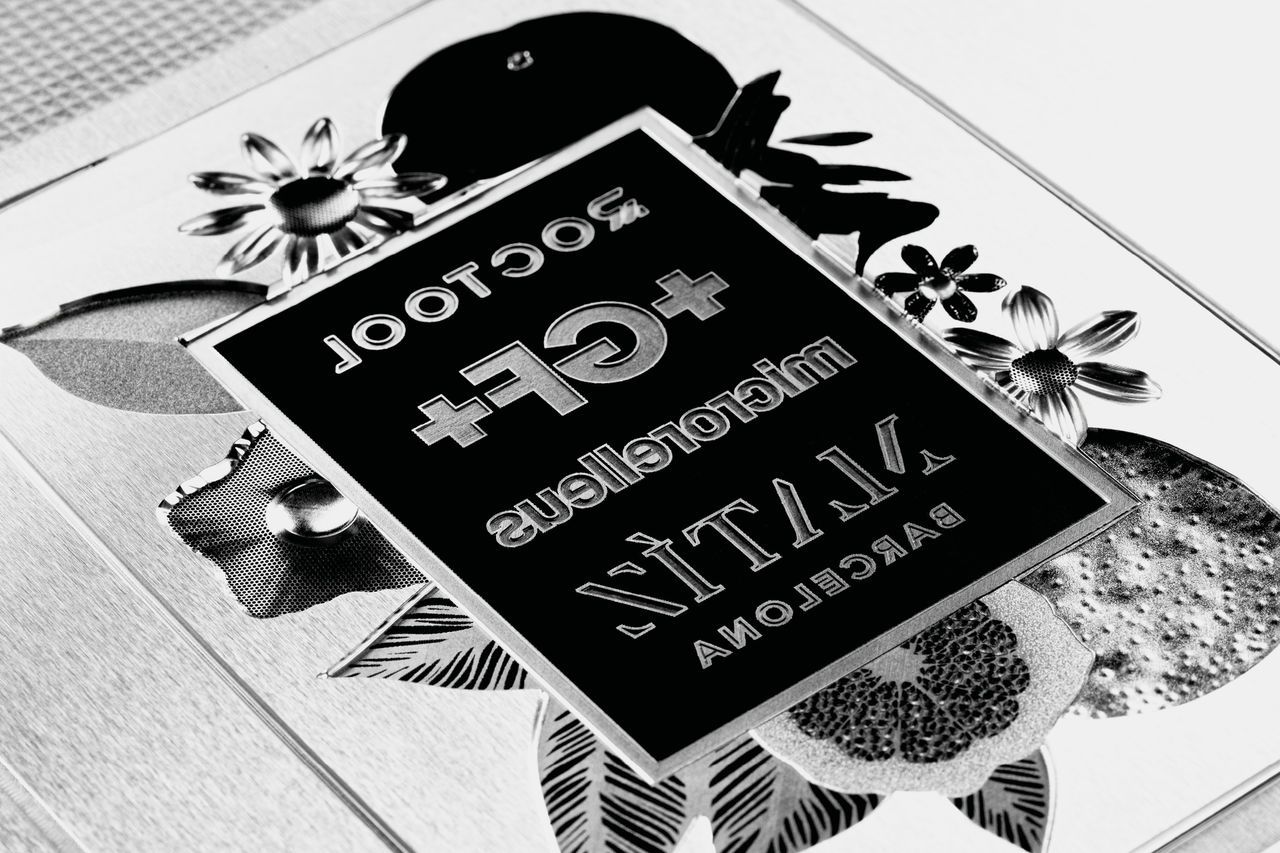

Balení

Laserové texturování umožňuje dokončování dutin forem pro tvorbu atraktivních vzorů na obalech. Na 3D formách pro kosmetiku a na vyfukovacích formách pro PET modely můžete nyní vytvářet i velmi jemné textury. Zlepšíte si procesy třídění a recyklace a můžete bojovat proti padělání pomocí digitálních vodoznaků zapracovaných v texturách. Získáte tak neuvěřitelné efekty, jako je velurový povrch nebo vzhled inspirovaný přírodou.

Energetická účinnost

Díky snížení denní spotřeby energie o 35 % ve srovnání s předchozí generací je naše nová generace frézek skvěle připravena na budoucnost. Toto výrazné zlepšení je možné díky tomu, že využíváme 3D skener namísto 2D skeneru. To nám umožňuje omezit celkové pohyby os, používat výkonnější laserové zdroje a softwarové sady SmartPatch a SmartScan.
