Testurizzazione laser

Che cos’è la testurizzazione laser?

La testurizzazione laser è una soluzione completamente digitale che consente di creare effetti illimitati sulla superficie di quasi tutti i tipi di pezzo e materiale. È una tecnologia ideale per granitura, incisione, sabbiatura, strutturazione, ablazione di strati sottili, nonché decorazione e colorazione, marcatura e incisione.

Quali sono le fasi della testurizzazione laser?

Accetta tutti i cookie per visualizzare il contenuto esterno.

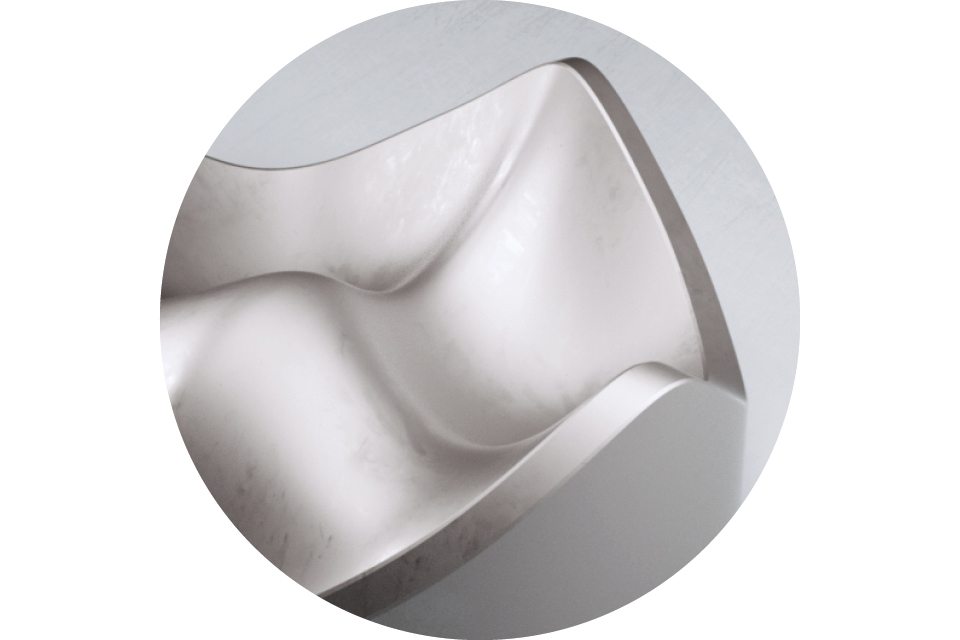

1. Importazione di un modello 3D

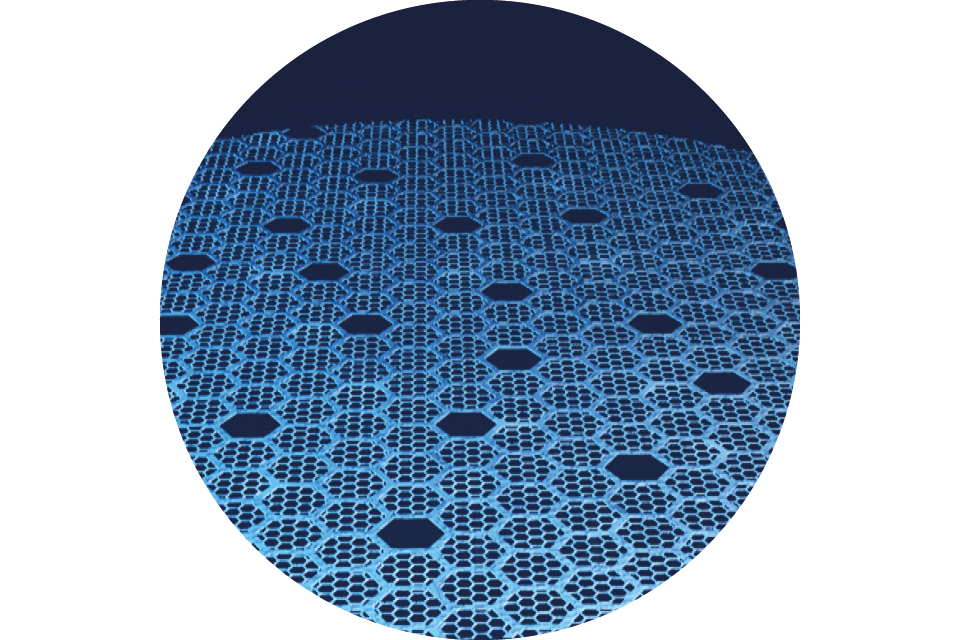

2. Importazione di un’immagine in scala di grigi

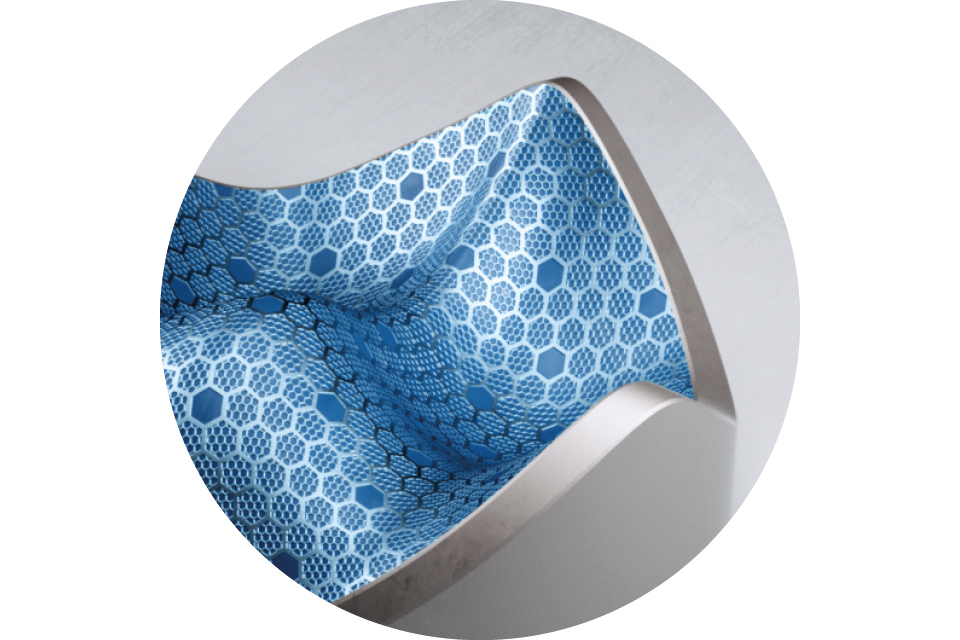

3. Applicazione della texture sulla superficie 3D

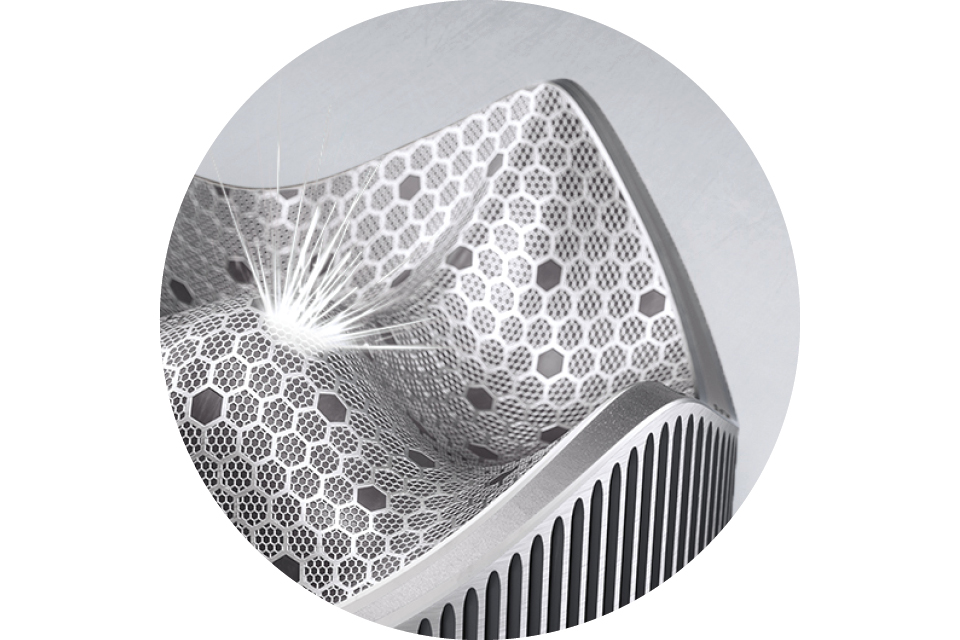

4. Lavorazione della superficie con il laser

Vantaggi
Macchine
Applicazioni

Perché scegliere GF Machining Solutions per la testurizzazione laser?

Grazie a una solida competenza nello sviluppo di software e nella fotonica, GF Machining Solutions sviluppa continuamente sistemi laser ad alte prestazioni ispirati da 70 anni di esperienza in centri di lavorazione di precisione all’avanguardia.

Nel 2008 GF ha acquisito AF Laser, specializzato nella testurizzazione 3D laser, e da allora ha costantemente apportato innovazioni in tale ambito. Ad oggi GF Machining Solutions è leader mondiale nella testurizzazione laser.

Grazie a una presenza globale e a un know-how unico, gli ingegneri applicativi GF Laser e la GF Academy sono pronti a supportarvi e aiutarvi a realizzare il pieno potenziale della vostra applicazione con una macchina GF Laser.

Granitura laser

Alternativa ecologica all’incisione chimica, questa tecnica produce superfici con caratteristiche estetiche e funzionali eccezionali. Le applicazioni automobilistiche includono stampi per testurizzazione per interni, luci e pneumatici. La granitura laser svolge un ruolo fondamentale per gli imballaggi cosmetici, dove l’estetica è un elemento chiave di differenziazione. La sua versatilità si estende a molti settori, come l’elettronica di consumo, gli elettrodomestici, le attrezzature sportive, le calzature e la moda.

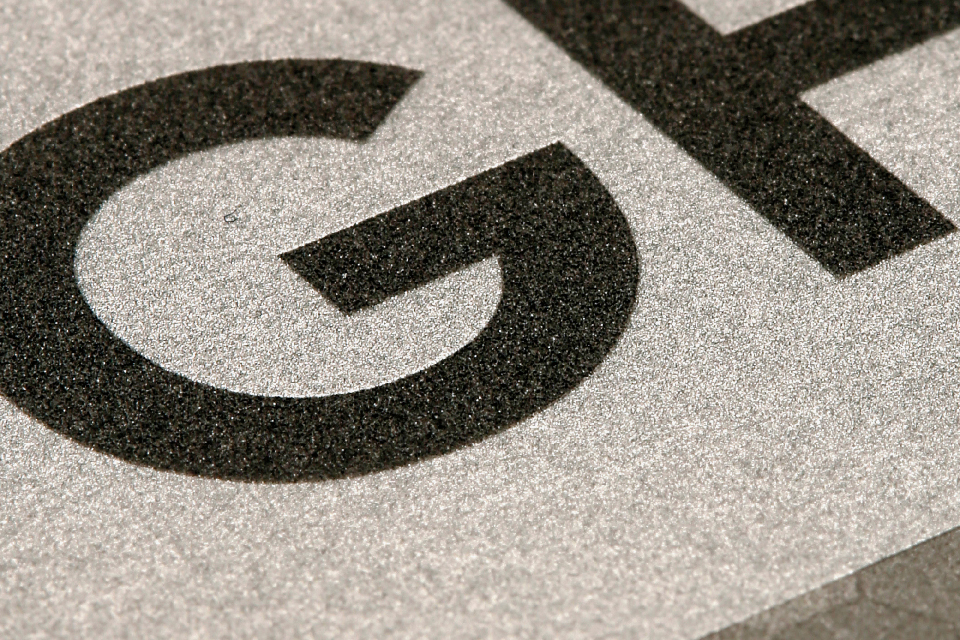

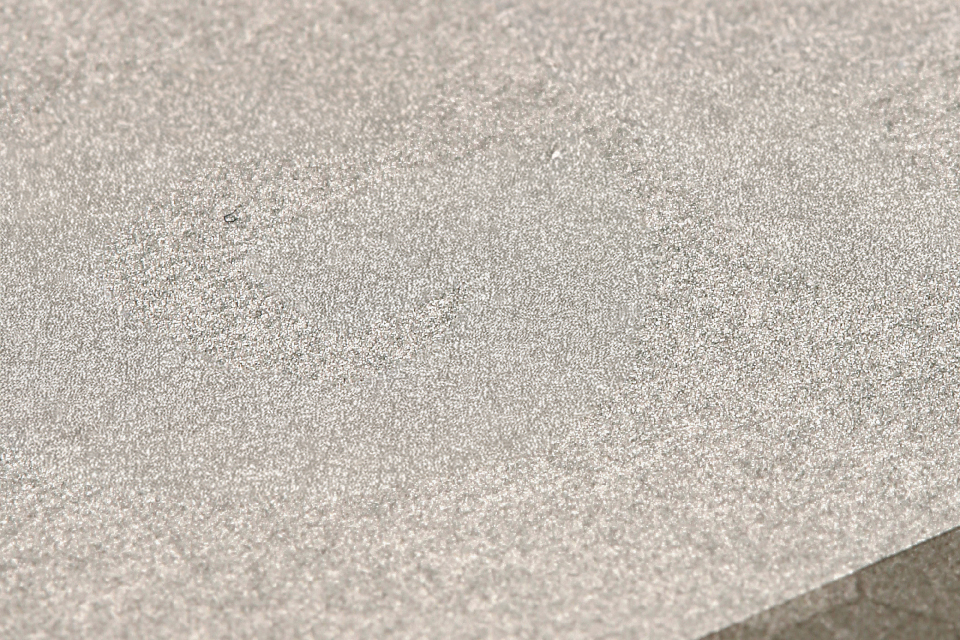

Laser Blasting

Sostituto digitale della sabbiatura tradizionale, il laser blasting consente l’applicazione di innumerevoli impatti laser a forme 3D complesse, con controllo meticoloso della densità e posizionamento preciso. La sua applicazione principale ruota intorno al controllo della rugosità e dell’aspetto della superficie. Elevando questa tecnologia a nuovi livelli, l’innovazione brevettata FlexiBlast™ introduce una dimensione aggiuntiva al campo delle possibilità di sabbiatura.

Superfici funzionali

Utilizzata per creare microstrutture o modelli sulla superficie di un materiale per scopi funzionali, la strutturazione superficiale funzionale trova diverse applicazioni, come la preparazione della superficie per l’incollaggio nel settore aerospaziale, la creazione di elementi di cattura della luce con superfici nere profonde o la facilitazione dell’osteointegrazione nelle procedure di impianto medico. Creazione di strutture superficiali antiriflesso con motivi precisi e ripetibili per i moduli telecamera, migliorando le prestazioni dello smartphone e l’affidabilità dei sistemi di assistenza alla guida nel settore automobilistico.

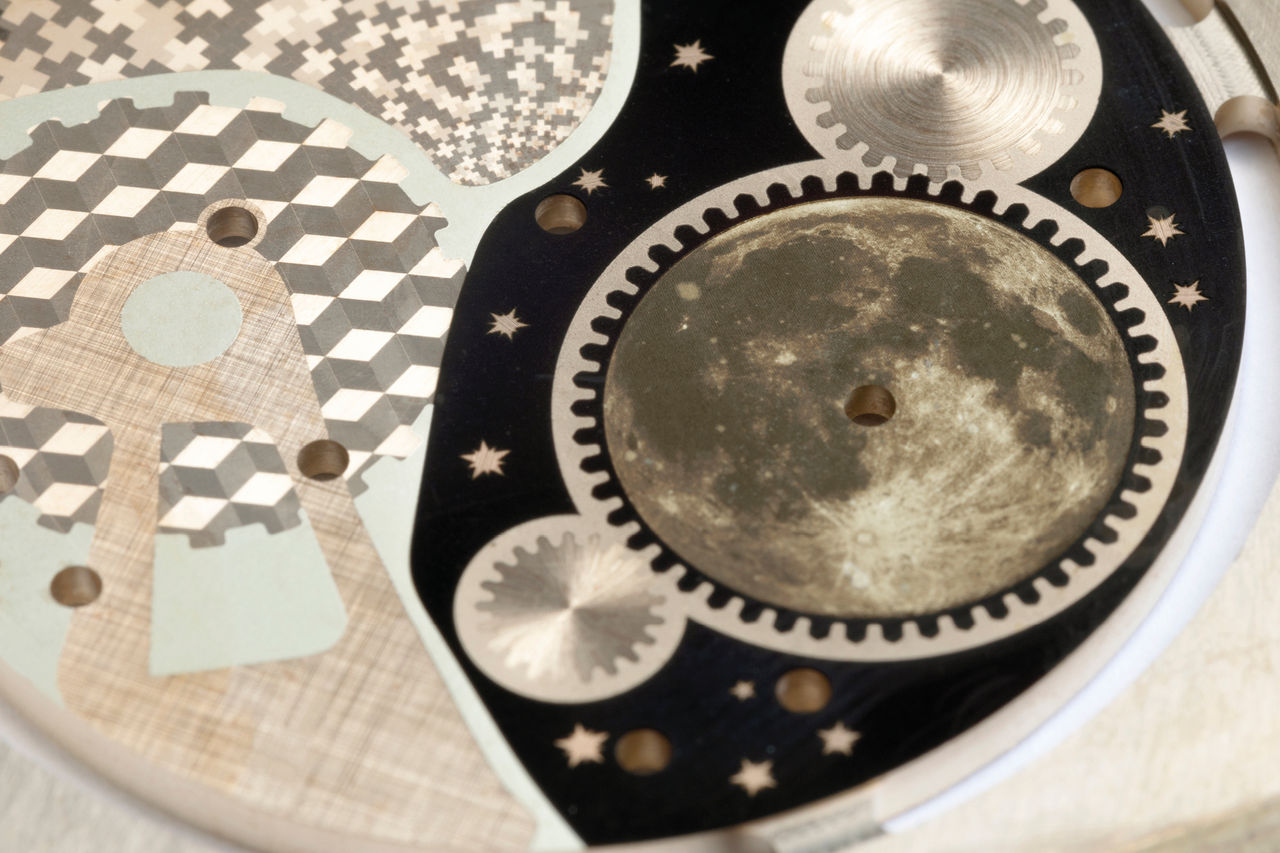

Decorazione della superficie

Le decorazioni meccaniche sono il fulcro della tradizione dell’orologeria. Grazie al nostro software ora è ancora più facile creare, combinare e personalizzare qualsiasi tipo di decorazione fine utilizzando il laser. Scegliete tra i motivi tradizionali o sfruttate la libertà di design offerta dal laser.

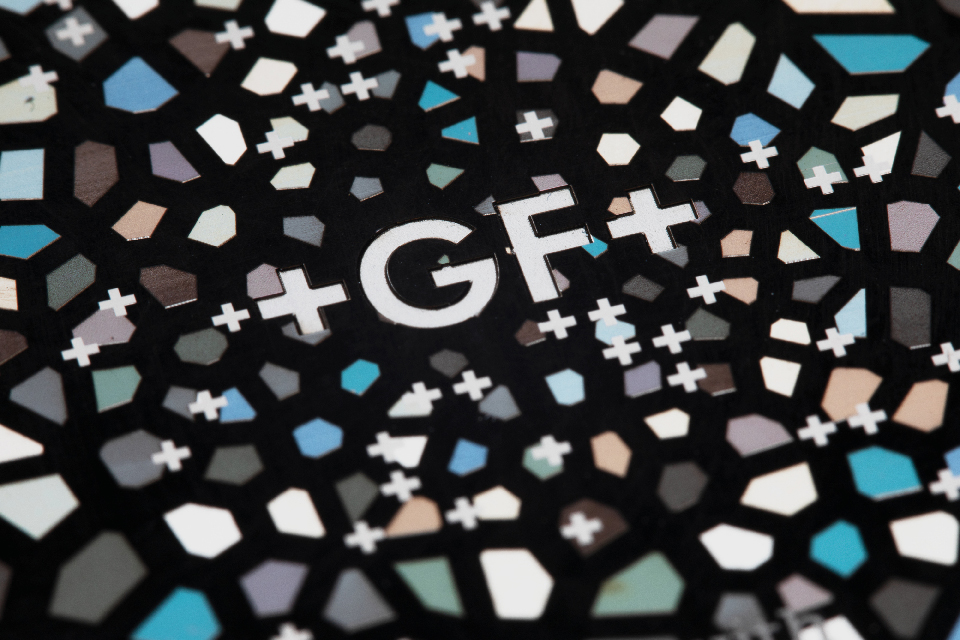

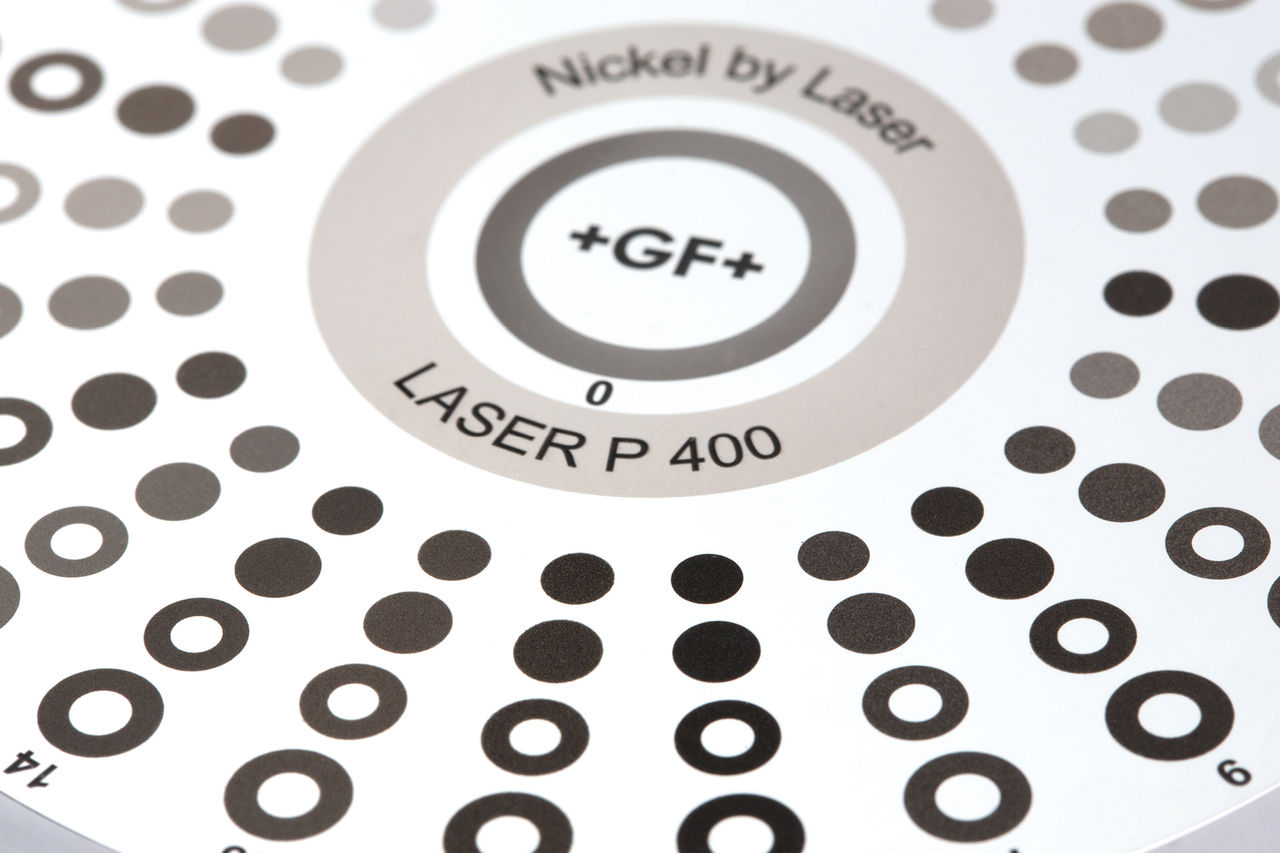

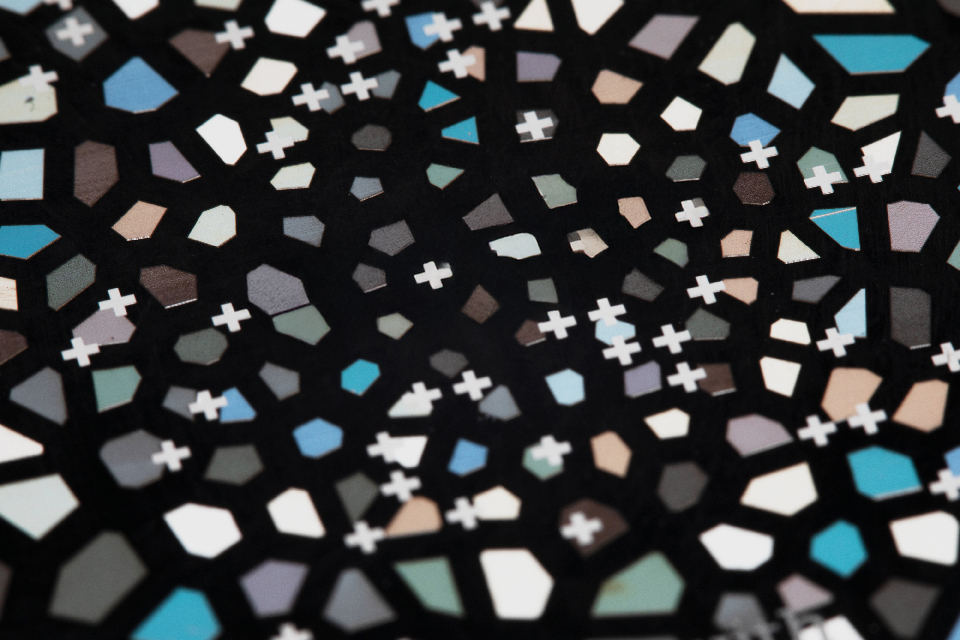

Colorazione

Sfruttate la tecnologia laser per tingere metalli come titanio e acciaio inossidabile con colori straordinari tramite l’ossidazione superficiale di precisione. Ottenete tonalità vivaci di blu, verde o bronzo direttamente sul materiale, in un unico processo senza interruzioni, eliminando la necessità di vernici o rivestimenti aggiuntivi.

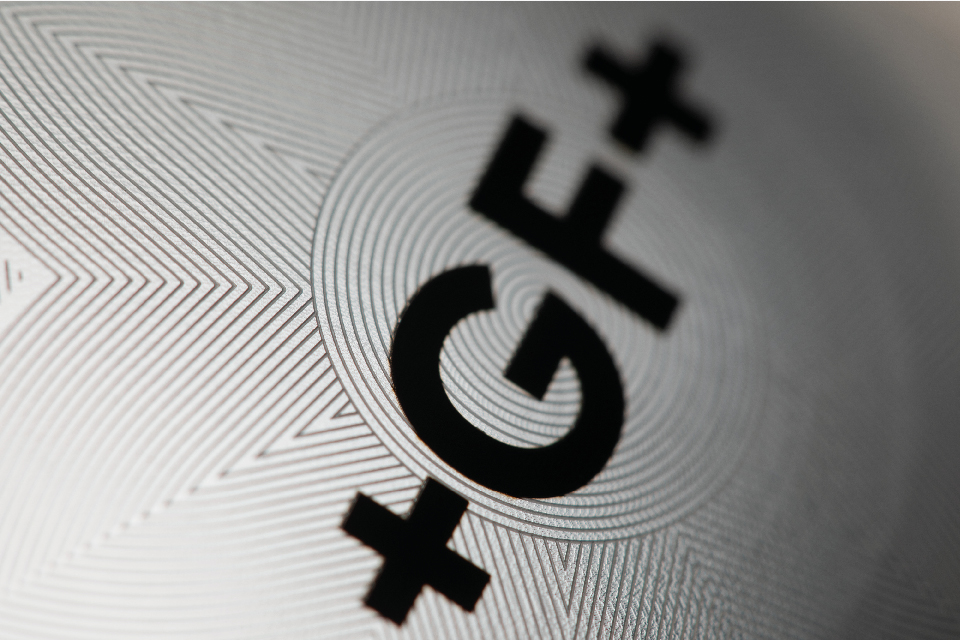

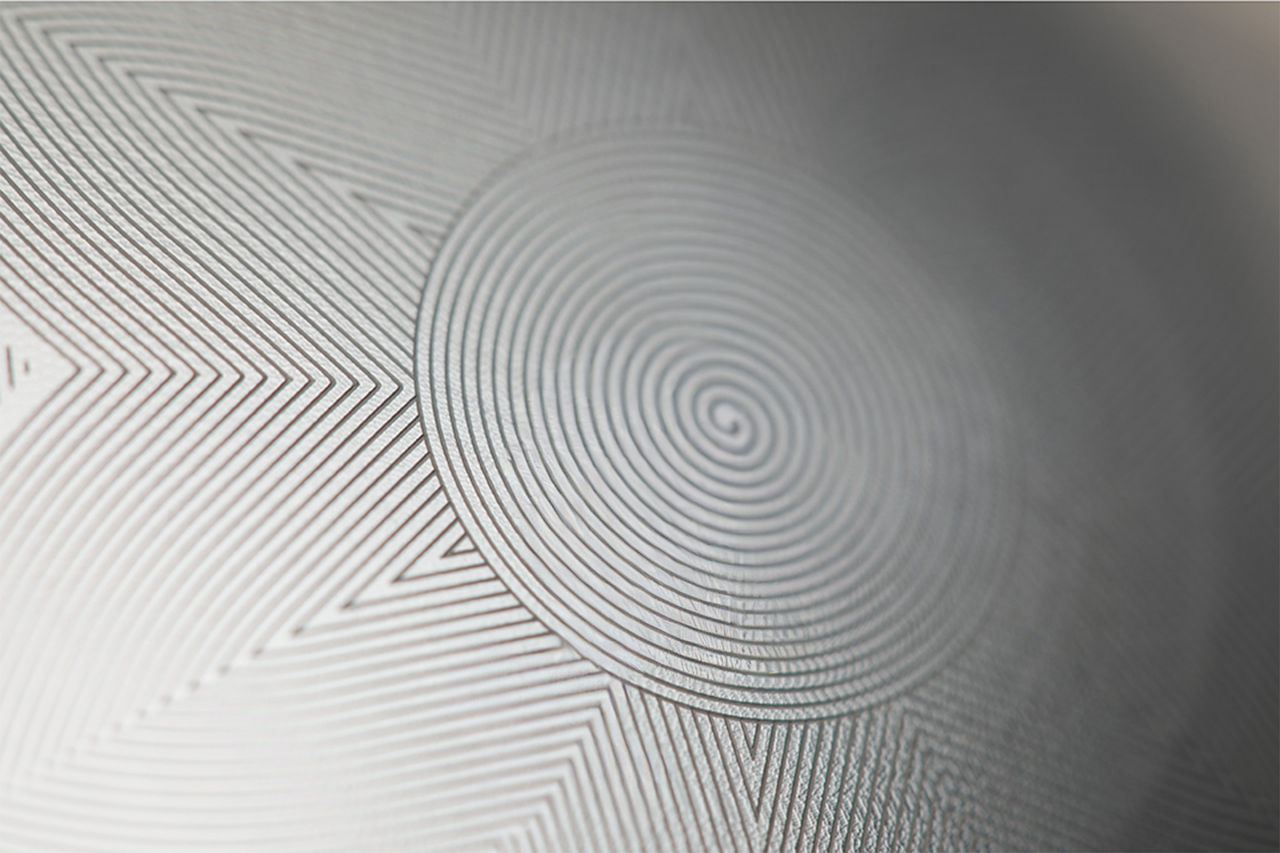

Marcatura

La marcatura laser consiste nell’incisione di numeri di serie, codici e loghi sulle superfici a una profondità ridotta. Regolando i parametri del laser, è possibile ottenere una qualità e un aspetto specifici. La marcatura laser è presente nella maggior parte dei segmenti produttivi. Un’applicazione ben nota è, ad esempio, la marcatura nera per i dispositivi medici.

Principali vantaggi competitivi

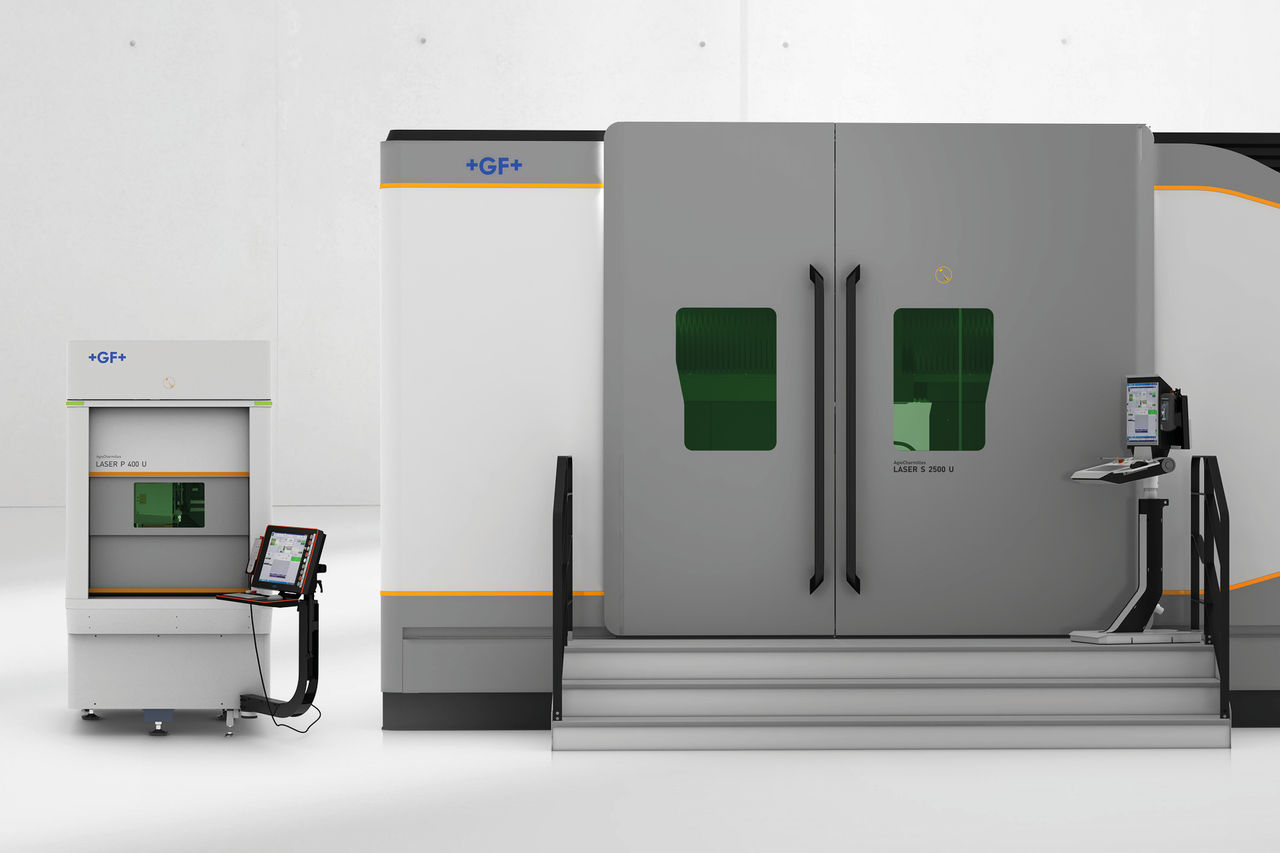

Qualsiasi forma, qualsiasi dimensione

Offriamo una gamma completa di architetture di macchine a 3 e 5 assi per soddisfare qualsiasi tipo di applicazione sul mercato, dai pezzi piccoli complessi agli stampi più grandi.

Scanner 3D ad alta velocità

Migliorate la produttività di lavorazione sulle superfici 3D grazie al variatore a Z ottico. Scansione più rapida ed efficienza massima di un asse ottico fino a 5.500 mm/s.

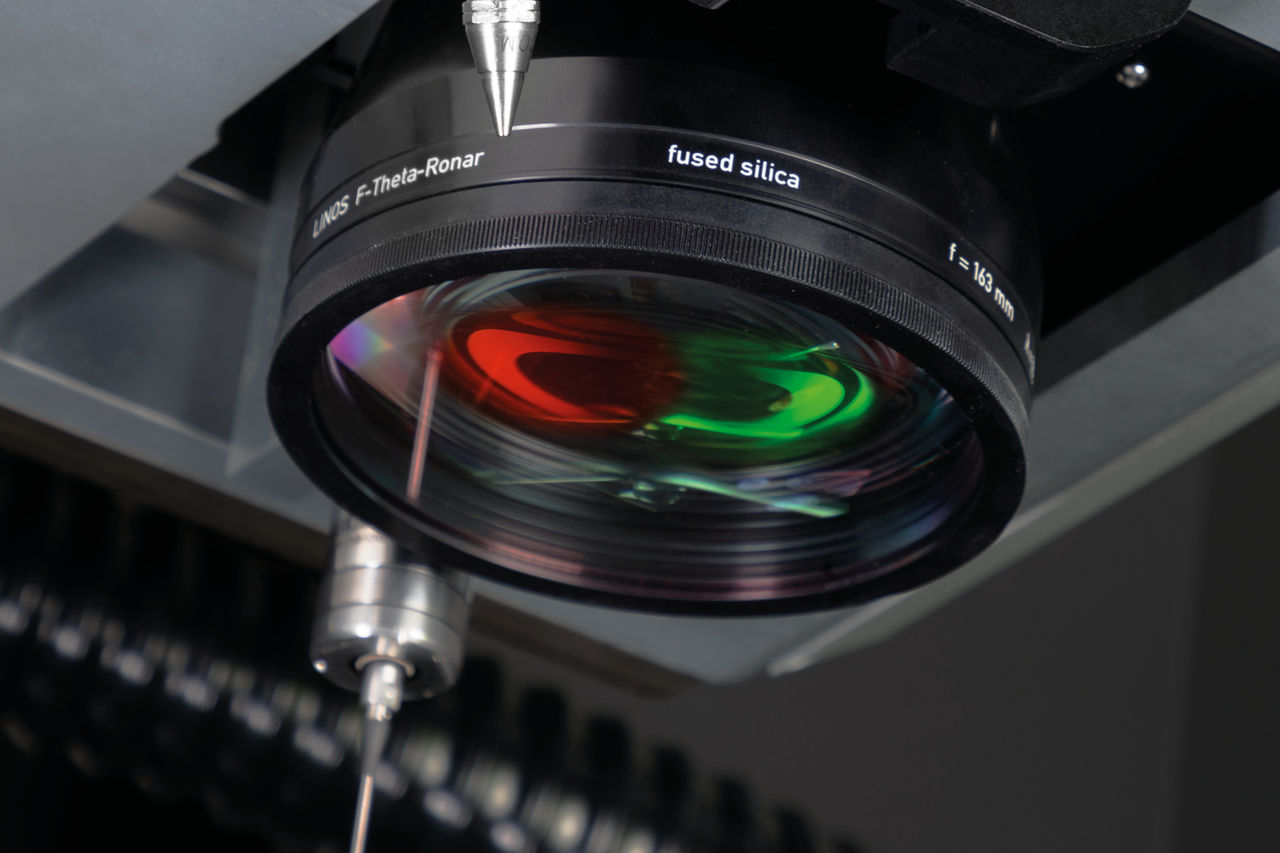

Doppia sorgente laser femto-nano

Combinate in un unico processo i punti di forza delle sorgenti laser a nanosecondi e a femtosecondi. Ottenete una rimozione sottile del rivestimento e raggiungete livelli unici di qualità e produttività.

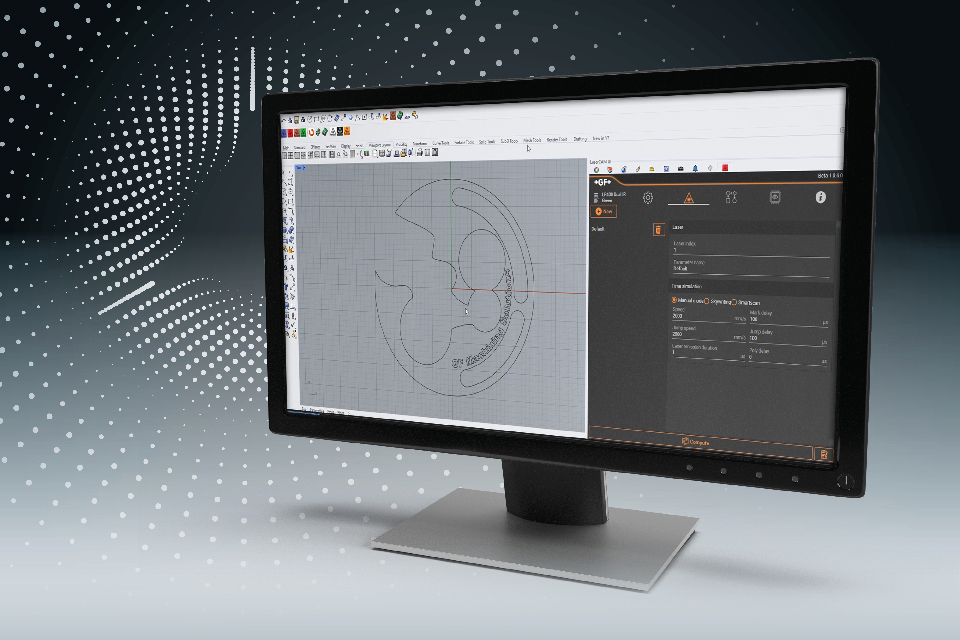

LaserSUITE360

Un software CAD/CAM completo che comprende tutte le applicazioni di testurizzazione laser e microlavorazione. Ottenete una libertà illimitata di progettazione grazie a un approccio informatico integrato.

Panoramica della serie

Accetta tutti i cookie per visualizzare il contenuto esterno.

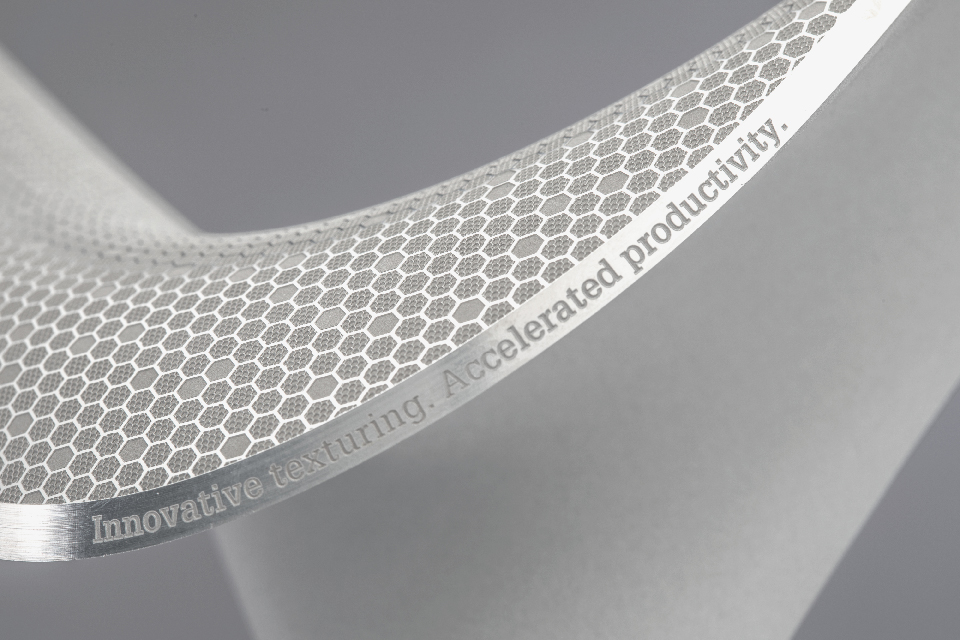

Serie LASER S

Testurizzazione innovativa, produttività accelerata

LASER S 500 (U)

Il migliore strumento di ablazione laser

Serie LASER P

Scoprite il mondo dei microprofili

LASER P 400

Progettazione per una precisione estrema e una qualità senza compromessi

La nostra gamma di macchine per la testurizzazione laser

Carico sulla tavola
0-1.200 kgCarico sulla tavola
1.200-18.000 kg

Accetta tutti i cookie per visualizzare il contenuto esterno.

Serie LASER S

Machines	XYZ (mm) Machining volume full 5ax (mm) Max. part weight (kg)
LASER S 1000 U	1000 x 550 x 880 Ø 510 x Z480 with F163 150
LASER S 1200 U	1200 x 900 x 970 Ø 1200 x Z790 with FS163 1200
LASER S 2500 U	2500 x 2000 x 1200 2700 x 2300 x Z900 * with F340 10000

Serie LASER P

Machines	XYZ (mm) Machining volume full 5ax (mm) Max. part weight (kg)
LASER P 400	600 x 400 x 300 600 x 400 x 250 * 50
LASER P 400 U	600 x 400 x 300 Ø 140 x Z245 with F100 M39 4
LASER P 1000 U	1000 x 550 x 880 Ø 460 x Z570 with F160 150
LASER P 1200 U	1200 x 900 x 1200 Ø 590 x Z770 with F254 1200
LASER P 1200 U Dedicated	1200 x 900 x 1200 Ø 1200 x Z790 * with FL160 1200
LASER P 4000 U	4000 x 3000 x 1500 4000 x 3000 x 1170 * 20000

Possibili applicazioni

Testurizzazione degli stampi per pneumatici

Aumentate la visibilità del vostro marchio sullo stampo per pneumatici tramite operazioni di testurizzazione laser estetiche uniche. Dalle macchine standard ai sistemi dedicati agli stampi per pneumatici fino a 1,2 m di diametro, scegliete il LASER P o il LASER S più adatto alle vostre esigenze di produttività e qualità. Il nostro modulo software dedicato per pneumatici vi aiuta a combinare la fresatura con la testurizzazione laser per ottenere i migliori risultati.

Impianti medici

Ottenete una strutturazione superficiale di alta qualità e migliorate le prestazioni di osteointegrazione con un processo di strutturazione digitale preciso, applicabile su qualsiasi superficie 3D.

Elettronica di consumo

Create texture fini e incisioni di linee nette su dispositivi portatili, tablet e notebook. Riducete il lead time dello stampo con la nostra soluzione software 3DCurves™.

Stampi per soffiaggio in PET

Combinate perfettamente la testurizzazione laser con la fresatura ad alta velocità. Lo stampo viene fresato e lucidato senza alcun intervento manuale, quindi testurizzato dal laser. Create una cella completamente automatizzata che combini entrambe le tecnologie grazie alle nostre soluzioni di automazione.

Motivi geometrici omogenei

I nostri processi digitali vi permettono di garantire la continuità della texture tra due pezzi e di ottenere un prodotto omogeneo senza rinunciare alla qualità del design. Rispondete a qualsiasi esigenza geometrica richiesta, controllate l’orientamento e le dimensioni nei minimi dettagli per soddisfare le vostre esigenze.

Processo di testurizzazione CNC completo

Combinando fresatura ad alta velocità e testurizzazione laser potete dire addio ai processi manuali. La testurizzazione 3D laser è una soluzione completamente digitale ed è particolarmente adatta per applicazioni su stampi per scarpe.

Decorazioni nell’orologeria

Il nostro software LaserCAM combina la potenza e la flessibilità del laser a femtosecondi con algoritmi intelligenti. Create facilmente le decorazioni più belle: dai design tradizionali (“Côtes de Genève”, “perlage”, “soleillage”) a quelli innovativi.

Imballaggio – Tappo di bottiglia

+ Materiale: stavax
+ Laser (tipo/potenza): GF Femto Flexipulse™ 40 W IR
+ Software: LaserDESIGN^™+ Profondità misurata delle strisce: 0,401 mm
+ Profondità misurata della filettatura: 0,402 mm

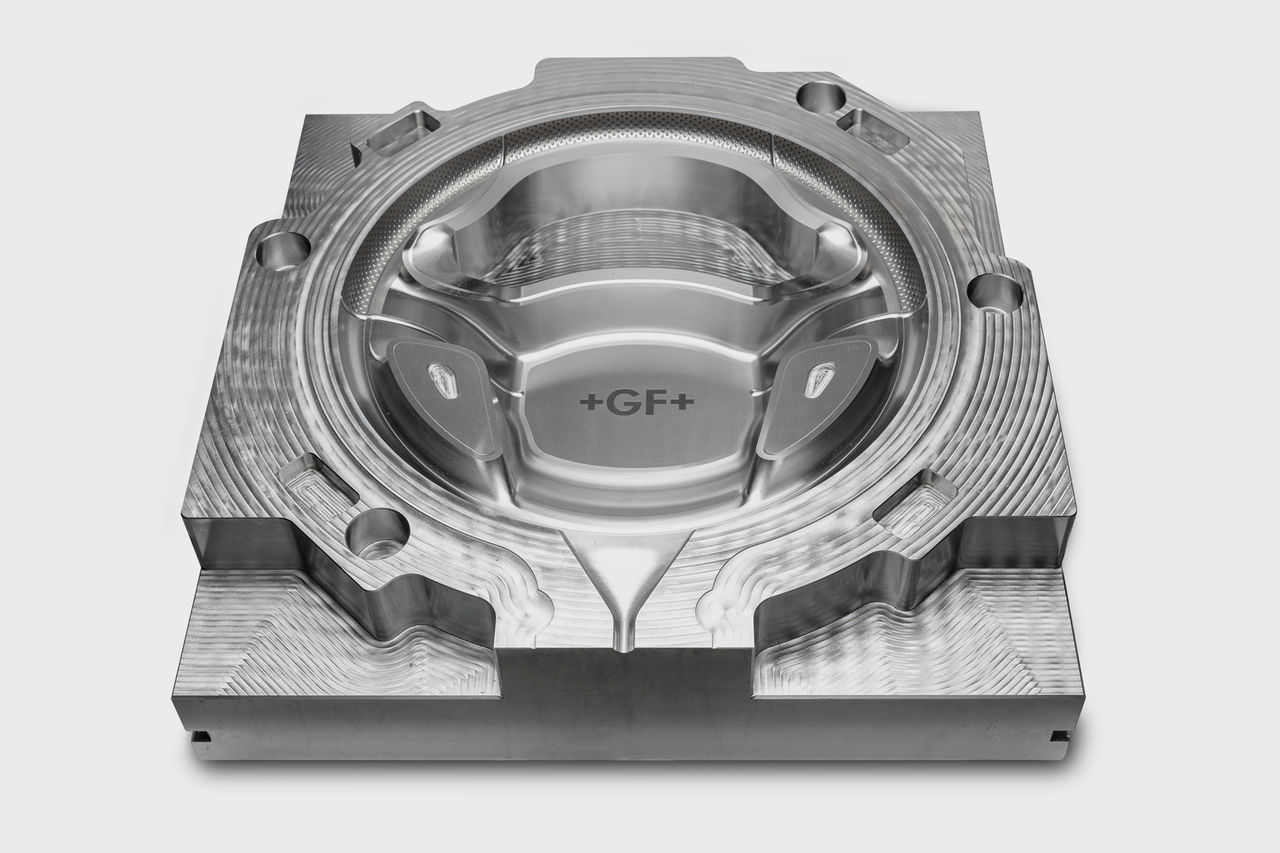

Automotive

La testurizzazione laser prevede la finitura di tutti i tipi di stampi per parti automobilistiche interne ed esterne, come componenti dell’illuminazione e pneumatici. Rimodellate il futuro della sicurezza automobilistica con la capacità di strutturare stampi per moduli telecamera e sensore per la nuova generazione di veicoli e rivoluzionate il futuro della sicurezza automobilistica. Migliorate il processo di riciclaggio della plastica eliminando le fasi di rivestimento e verniciatura.

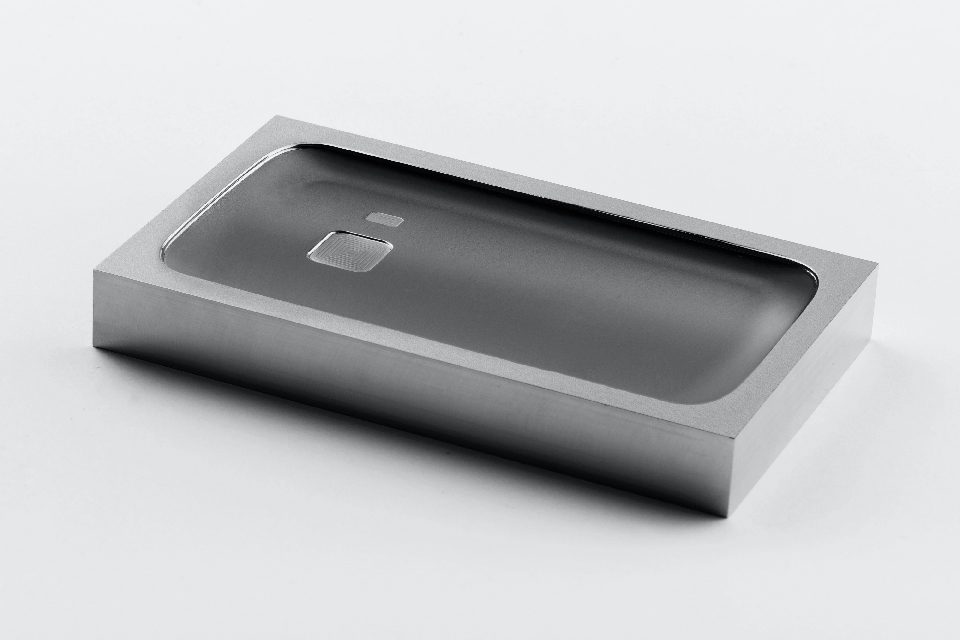

Componenti elettronici e ICT

La testurizzazione laser prepara gli stampi a iniezione per i dispositivi mobili e l’elettronica di consumo con texture specifiche, design estetici e funzionali. Realizzate texture per la diffrazione della luce, antigraffio o antiscivolo con consistenza al 100%. Sostituite le procedure di incisione manuale laboriose con il laser e implementate le configurazioni unificate per testurizzazione, incisione e marcatura.

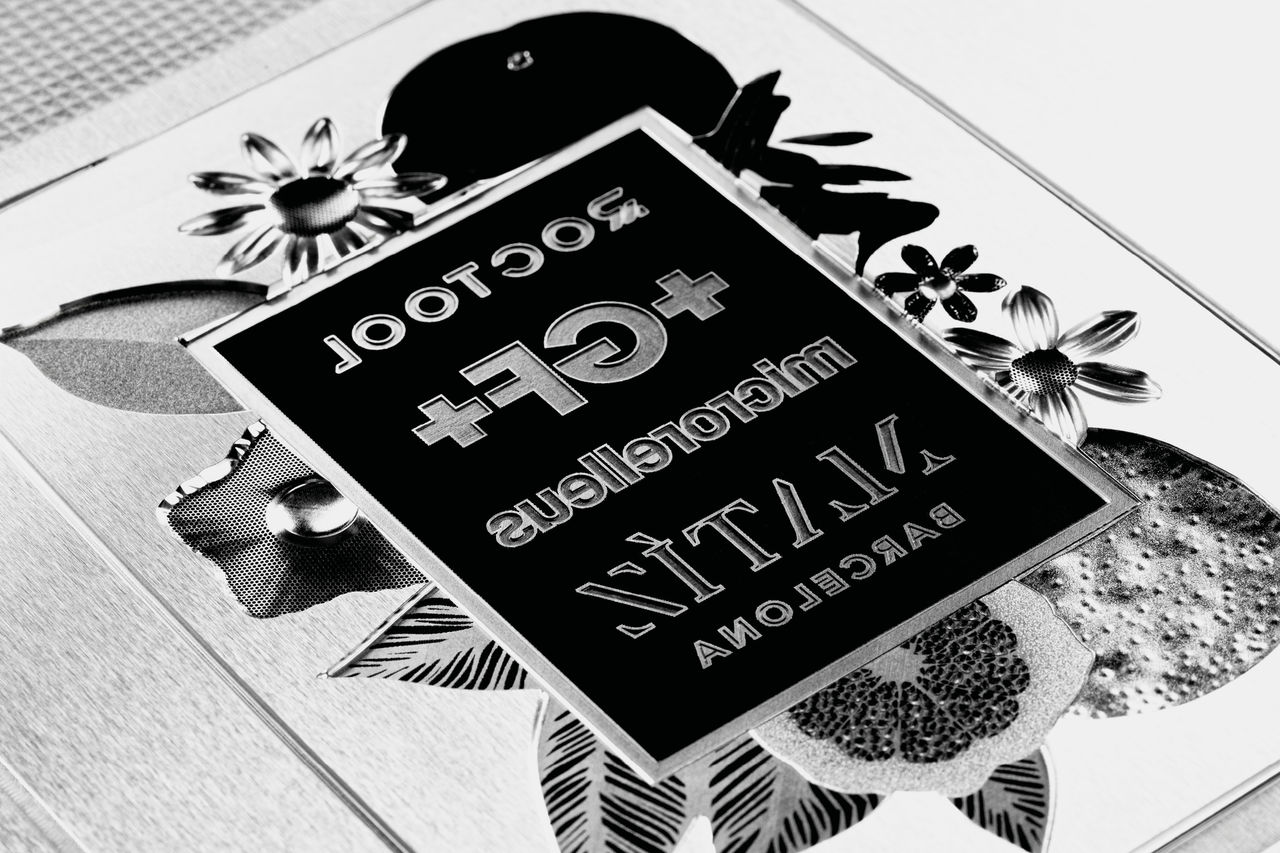

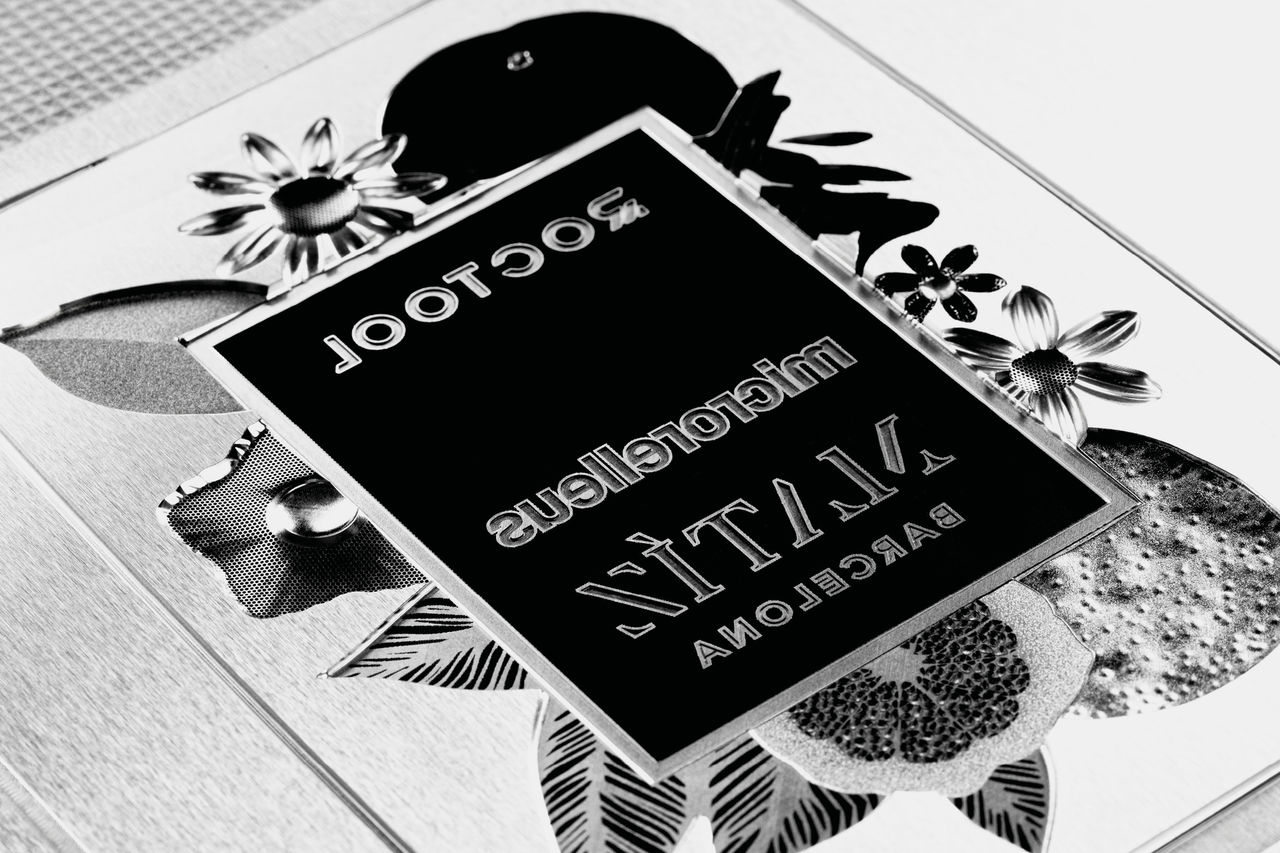

Imballaggio

La testurizzazione laser consente la finitura delle cavità degli stampi per creare design accattivanti e allettanti sugli imballaggi. Create texture raffinate su stampi 3D per cosmetici e stampi per soffiaggio modelli PET. Migliorate i processi di smistamento e riciclaggio e contrastate la contraffazione con filigrane digitali integrate nelle texture. Ottenete effetti incredibili come un tocco vellutato e un design ispirato alla natura.

Efficienza energetica

Con una riduzione del 35% del consumo energetico giornaliero rispetto alla precedente, la nostra nuova generazione di macchine laser è pronta per il futuro. Questo miglioramento notevole è possibile grazie allo scanner 3D che va a sostituire quello 2D e consente la riduzione dei movimenti totali degli assi, sorgenti laser più potenti e pacchetti software SmartPatch e SmartScan.
