레이저 텍스처링

레이저 텍스처링이란?

레이저 텍스처링은 거의 모든 종류의 부품 및 재료의 표면에 무한한 효과를 창출할 수 있는 완전 디지털 솔루션입니다. 그레이닝, 에칭, 블라스팅, 구조화, 박막 제거뿐만 아니라 장식 및 착색, 마킹 및 인그레이빙에 적합한 기술입니다.

레이저 텍스처링의 단계는 무엇입니까?

외부 콘텐츠를 보려면 모든 쿠키를 허용해 주세요.

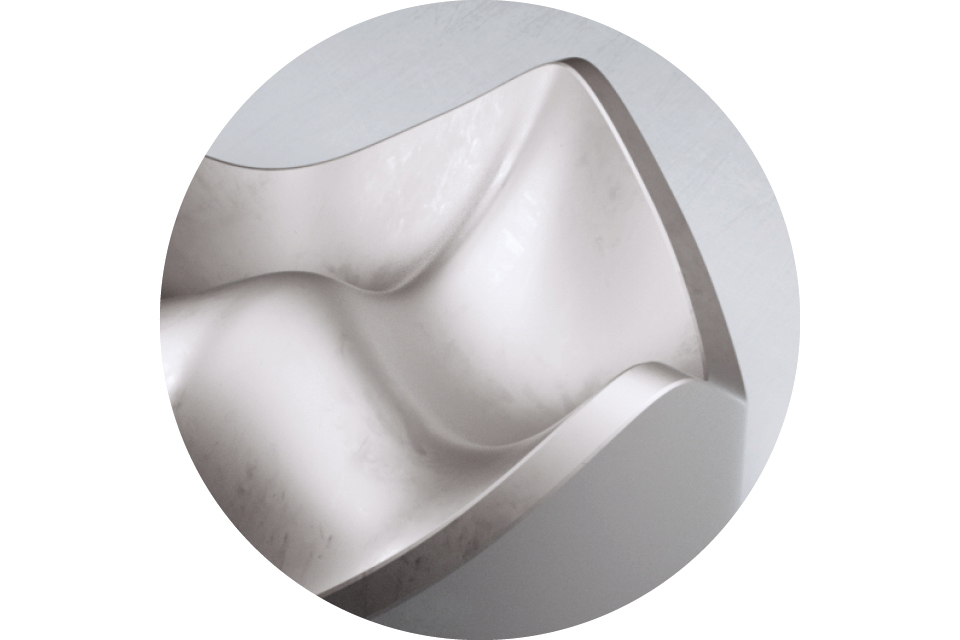

1. 3D 모델 가져오기

2. 그레이스케일 이미지 가져오기

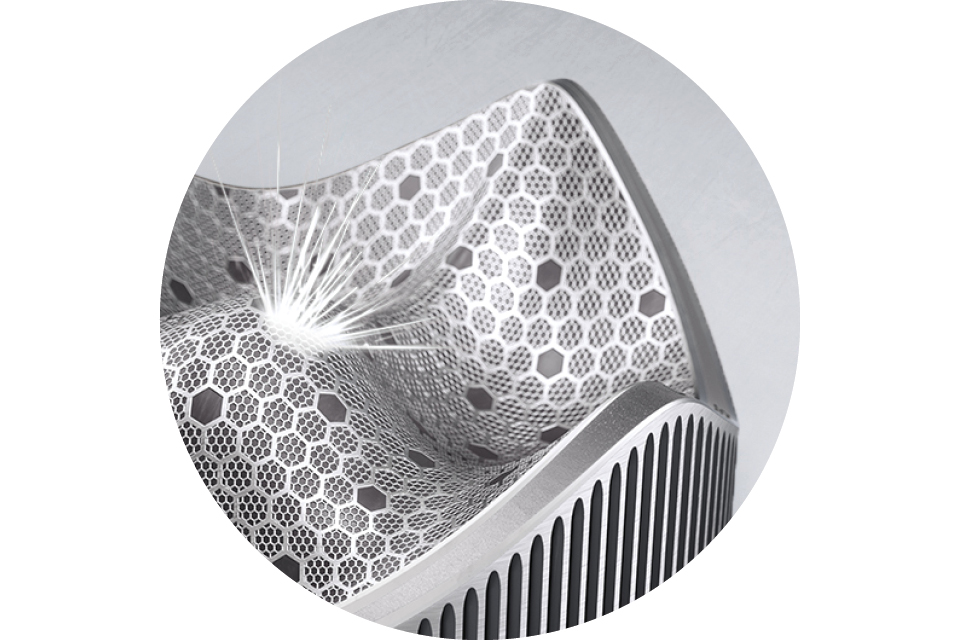

3. 3D 표면에 텍스처 적용하기

4. 레이저를 사용하여 표면 처리

장점
기계
애플리케이션

레이저 텍스처링을 위해 GF 머시닝 솔루션즈를 선택해야 하는 이유는 무엇입니까?

GF 머시닝 솔루션즈는 소프트웨어 개발 및 포토닉스에 대한 강력한 전문성을 갖춘 최첨단 정밀 머시닝 센터에서 70년의 경험을 바탕으로 고성능 레이저 시스템을 지속적으로 개발하고 있습니다.

2008년 GF는 레이저 3D 텍스처링을 전문으로 하는 AF Laser를 인수했으며 그 이후로 이 기술을 지속적으로 혁신해 왔습니다. 현재 GF 머시닝 솔루션즈는 레이저 텍스처링 분야의 세계적인 선도업체입니다.

세계적인 입지와 고유한 노하우 덕분에 GF 레이저 애플리케이션 엔지니어와 GF 아카데미는 GF 레이저 기계로 애플리케이션의 잠재력을 최대한 실현할 수 있도록 지원합니다.

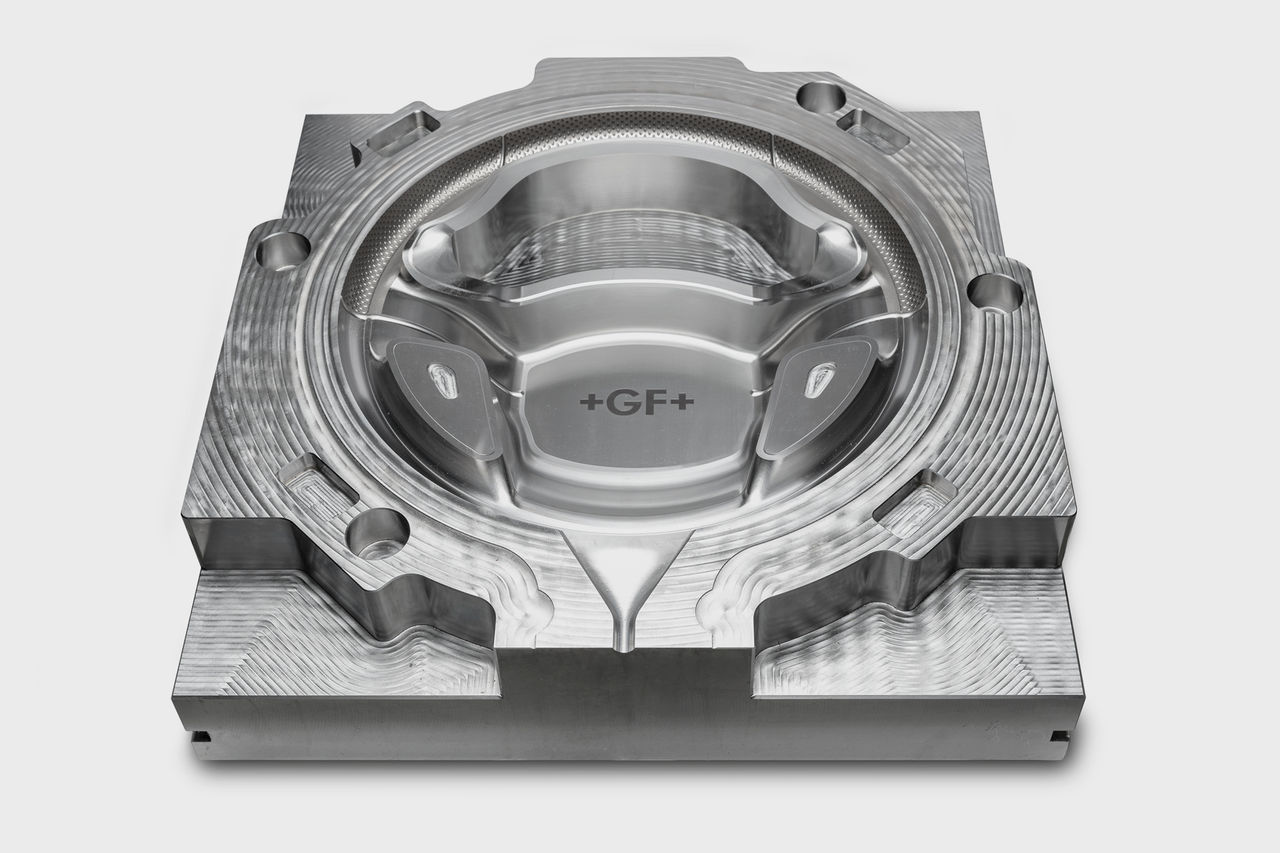

레이저 그레이닝

화학 에칭의 친환경적인 대안인 이 기술은 탁월한 미적 특성과 기능적 특성을 가진 표면을 생성합니다. 자동차 응용 분야에는 인테리어, 조명 및 타이어용 텍스처링 금형이 포함됩니다. 레이저 그레이닝은 미적 감각이 핵심 차별화 요소인 화장품 패키징에서 중추적인 역할을 합니다. 이 제품의 다양성은 전자제품, 가전제품, 스포츠 장비, 신발 및 패션과 같은 많은 산업에 적용됩니다.

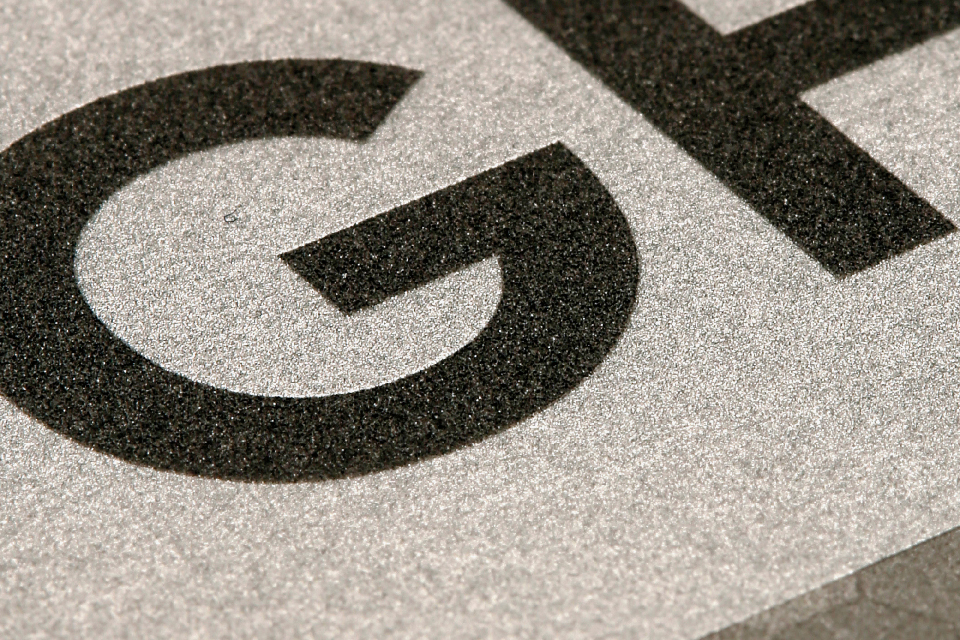

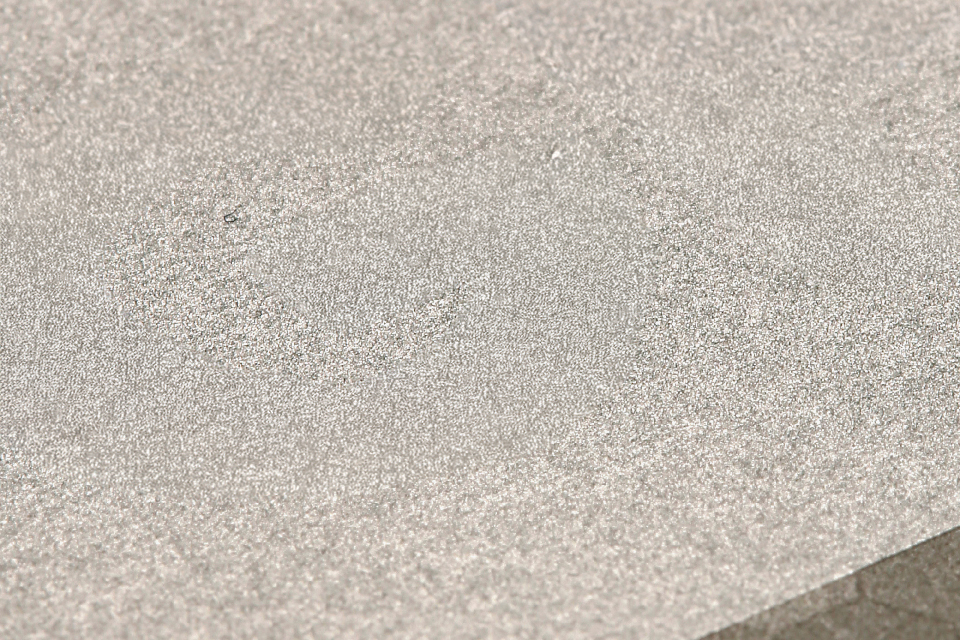

레이저 블라스팅

기존의 샌드 블라스팅을 대체하는 클린 디지털 방식인 레이저 블라스팅은 복잡한 3D 형상에 수많은 레이저 충격을 가할수 있으며 밀도를 세밀하게 제어하고 정밀하게 배치할 수 있습니다. 주로 표면 조도와 모양을 마스터링 하는데 사용됩니다. 이 기술을 새로운 차원으로 끌어올린 특허받은 혁신 기술인 FlexiBlast™는 블라스팅 가능성의 영역을 한 차원 더 넓혀줍니다.

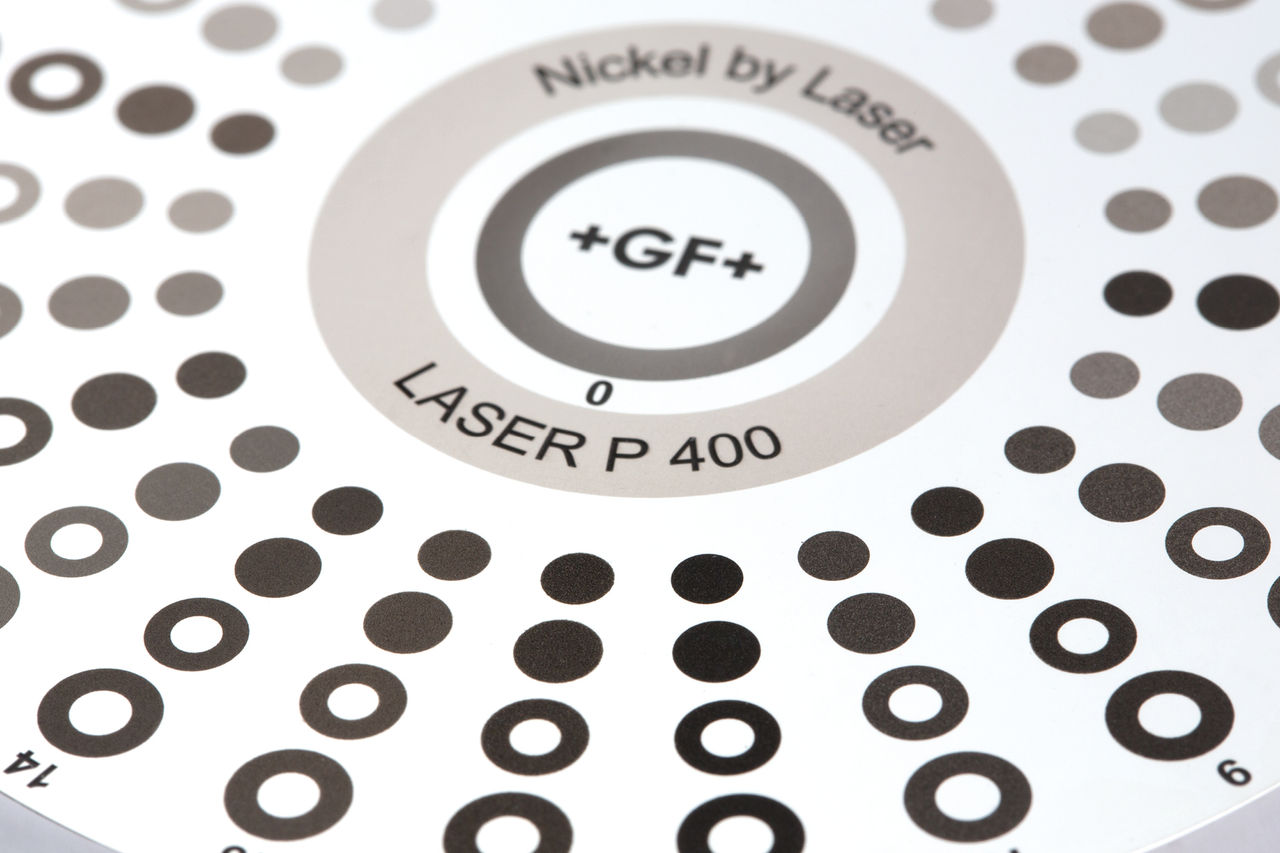

기능적 표면

기능적 목적을 위해 재료 표면에 미세 구조나 패턴을 만드는 데 사용되는 기능적 표면 구조화는 항공우주 산업 본딩을 위한 표면 준비, 짙은 검은색 표면으로 빛 가두기, 의료용 임플란트 시술에서 골유착 촉진 등 다양한 용도로 활용되고 있습니다. 카메라 모듈을 위한 정밀하고 반복 가능한 패턴으로 발화 방지 표면 구조를 만들어 스마트폰 성능과 자동차 운전자 지원 시스템의 신뢰성을 향상시킵니다.

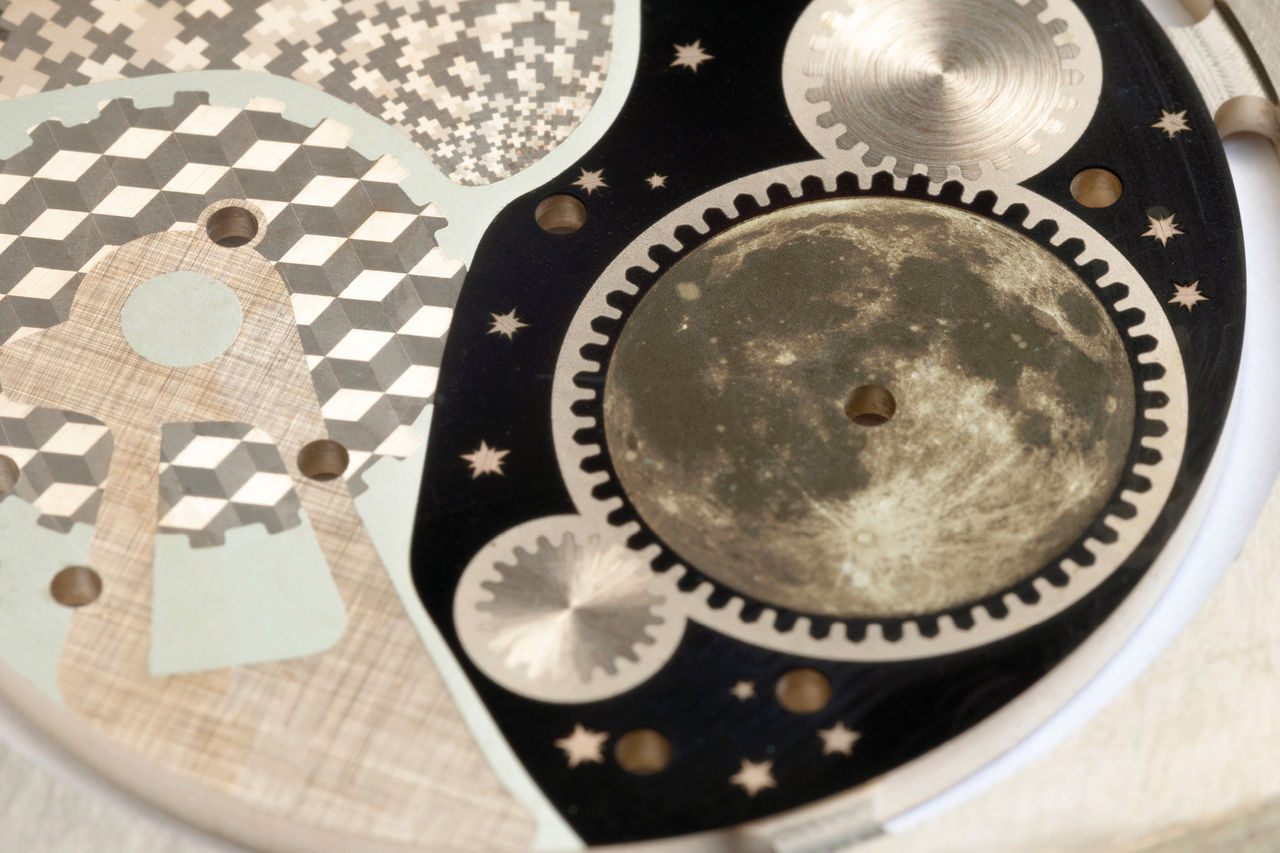

표면 장식

기계식 장식은 워치메이킹 전통의 핵심입니다. 당사의 소프트웨어 덕분에 이제 레이저를 사용하여 모든 유형의 고급 장식을 더욱 쉽게 만들고, 조합하고, 맞춤화할 수 있습니다. 전통적인 패턴 중에서 선택하거나 레이저가 제공하는 자유로운 디자인을 살펴보세요.

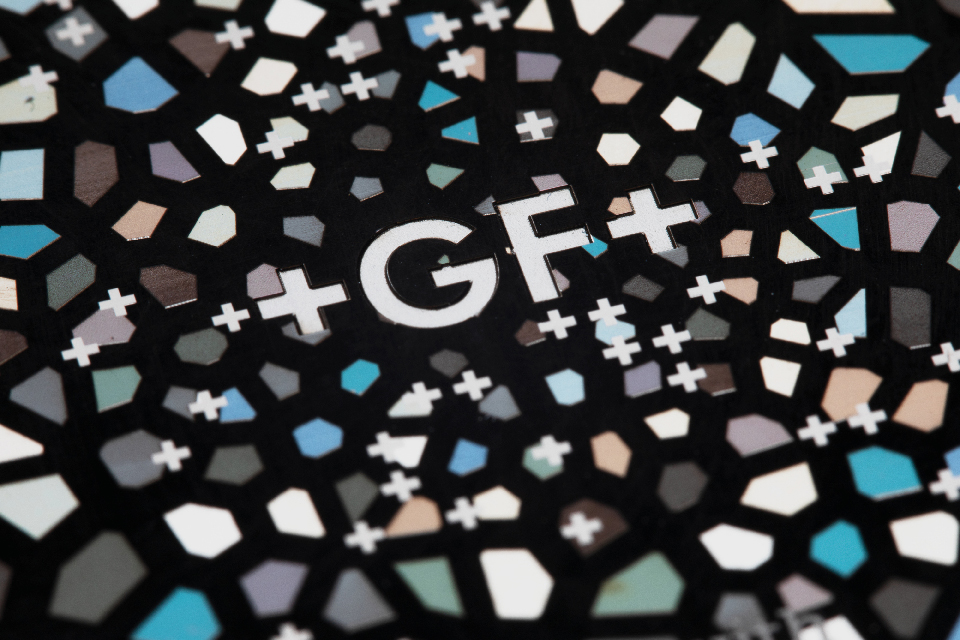

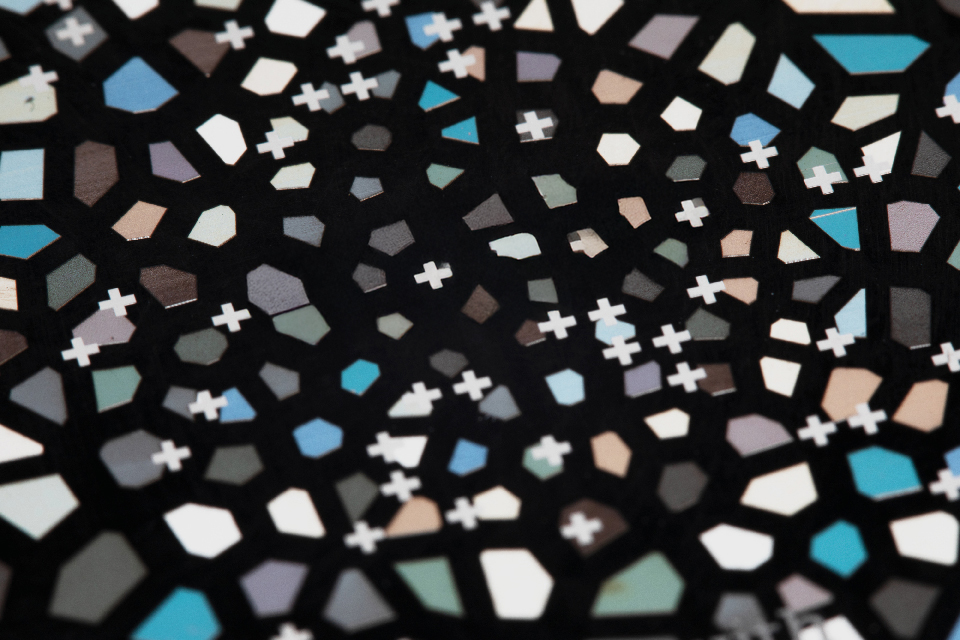

컬러링

레이저 기술을 활용하여 티타늄과 스테인리스 스틸과 같은 금속에 정밀한 표면 산화를 통해 놀라운 색상을 불어넣을 수 있습니다. 파란색, 녹색 또는 청동색의 생생한 색상을 소재에 직접 구현할 수 있어 추가 페인팅이나 코팅이 필요 없습니다.

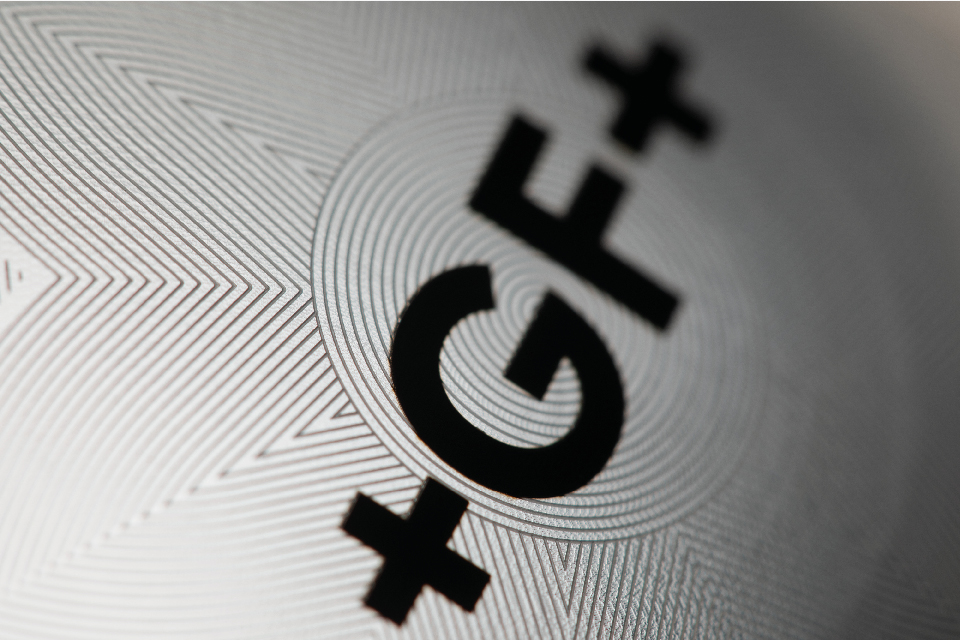

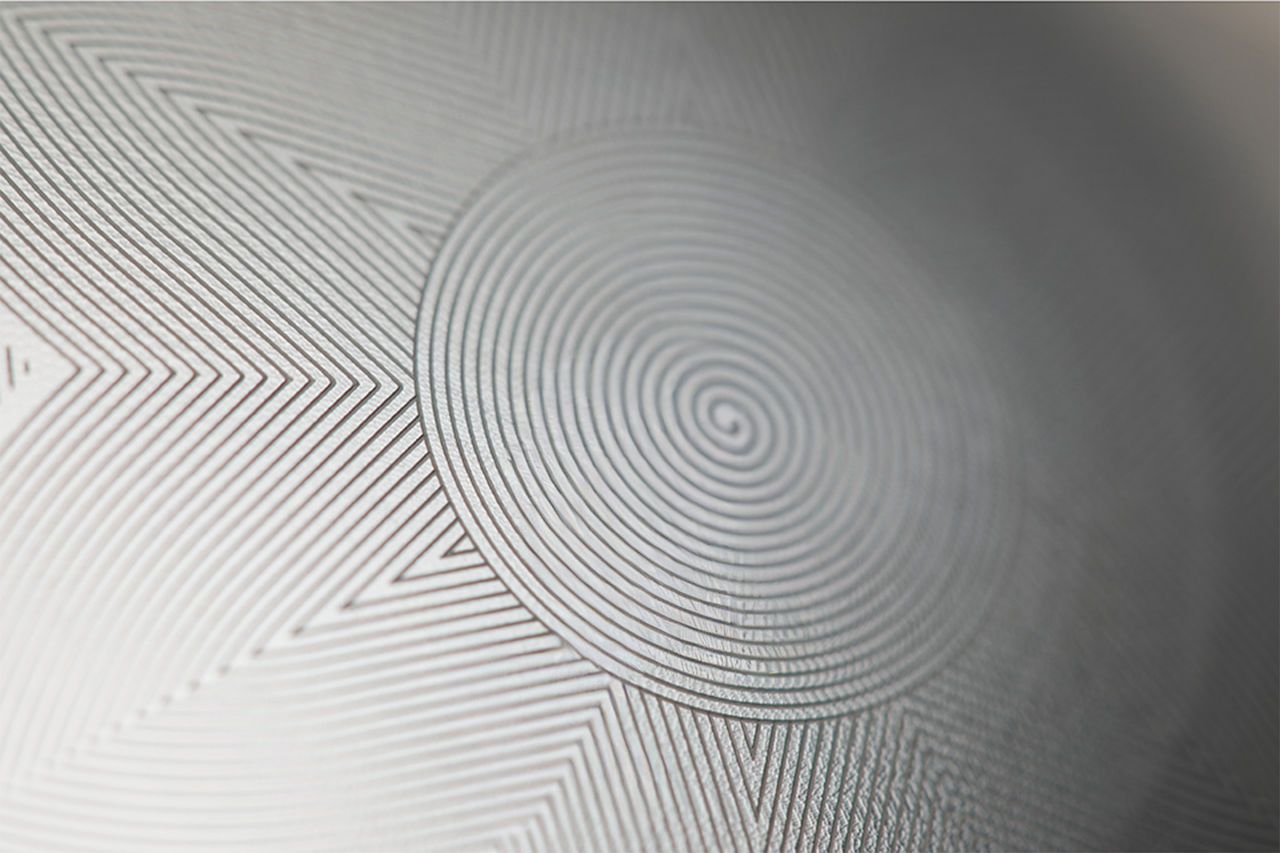

마킹

레이저 마킹은 표면에 일련 번호, 코드, 로고를 얕은 깊이로 각인하는 작업입니다. 레이저 파라미터를 조정하여 특정 품질과 모양을 얻을 수 있습니다. 레이저 마킹은 대부분의 제조 부문 전반에 걸쳐 존재합니다. 예를 들어 잘 알려진 응용 분야는 의료기기용 블랙 마킹입니다.

주요 경쟁 우위

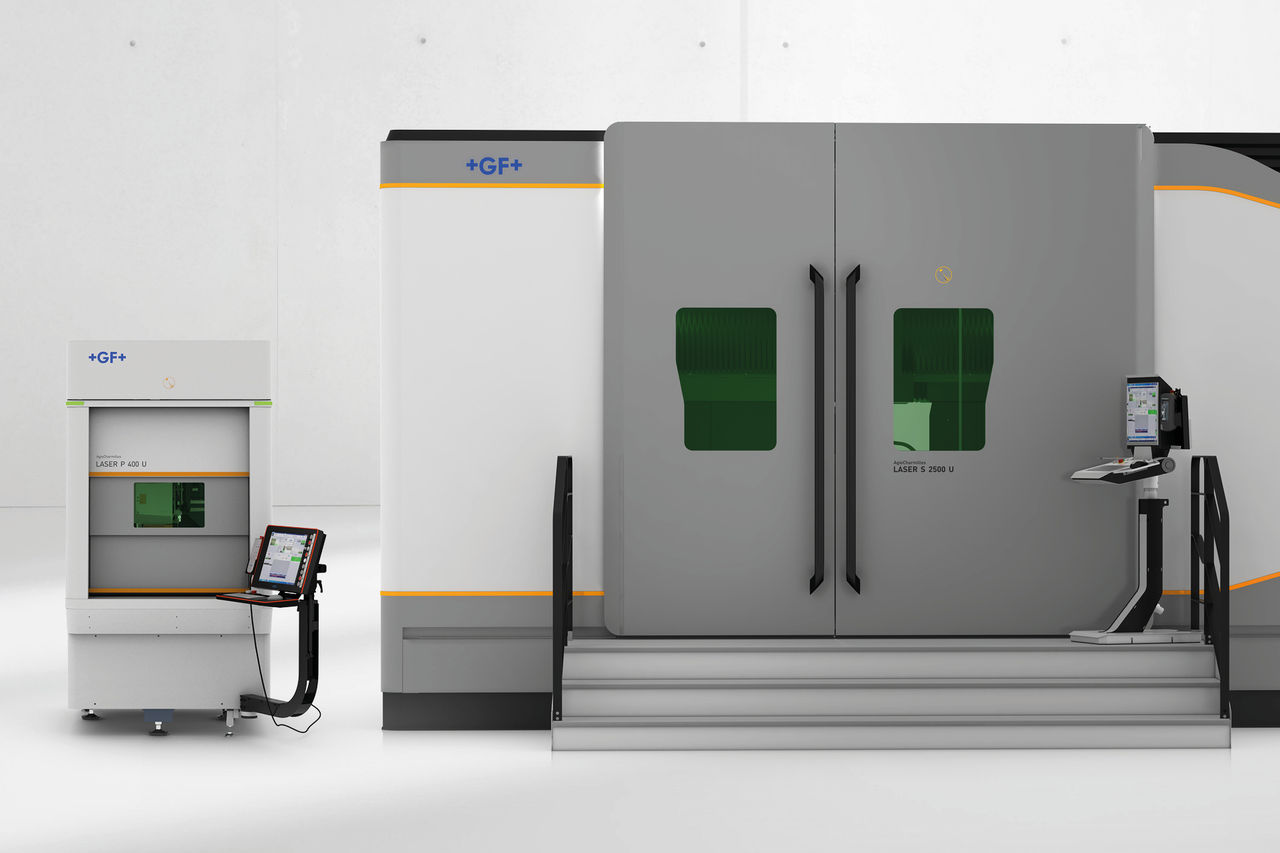

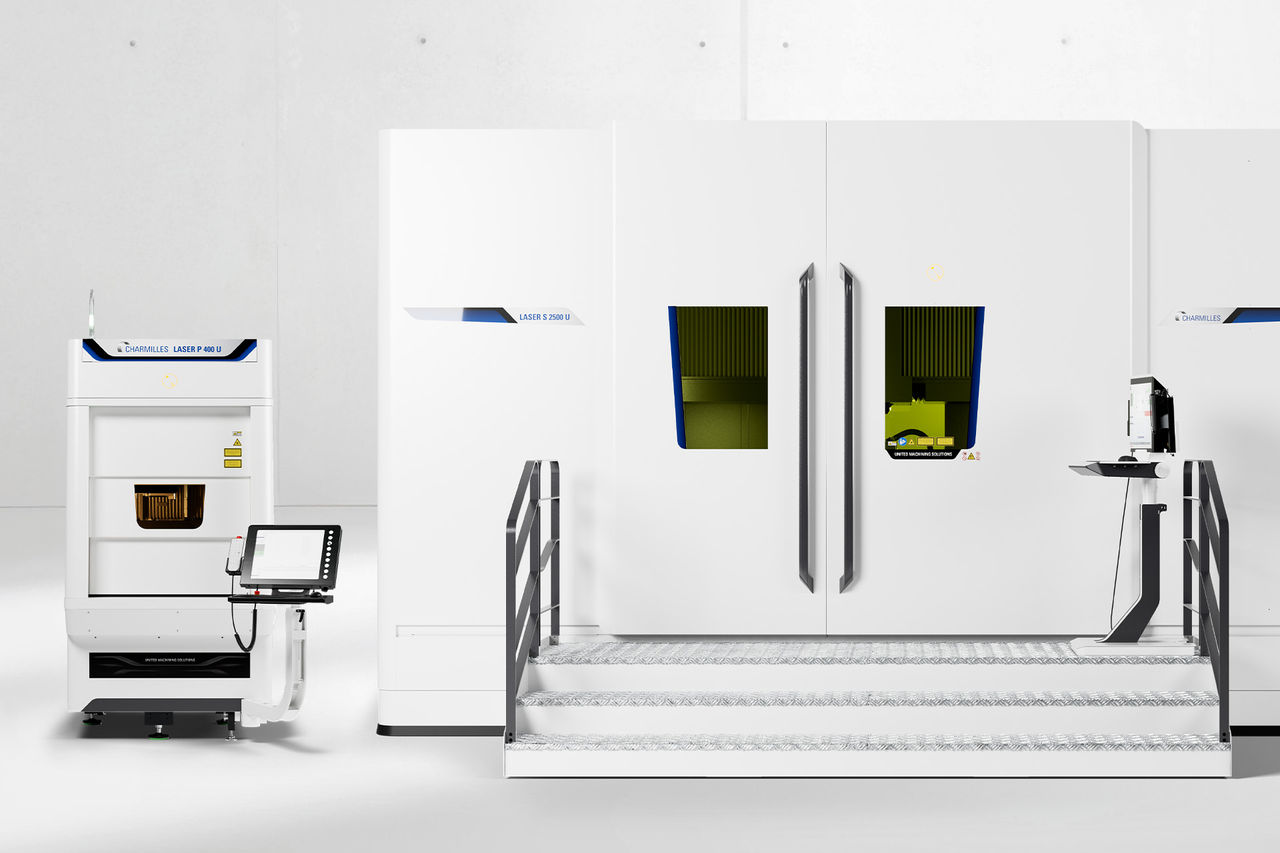

모든 모양, 모든 크기

복잡한 소형 부품부터 시장에서 가장 큰 금형에 이르기까지 모든 유형의 애플리케이션에 사용할 수 있는 모든 범위의 3축 및 5축 기계 아키텍처를 제공합니다.

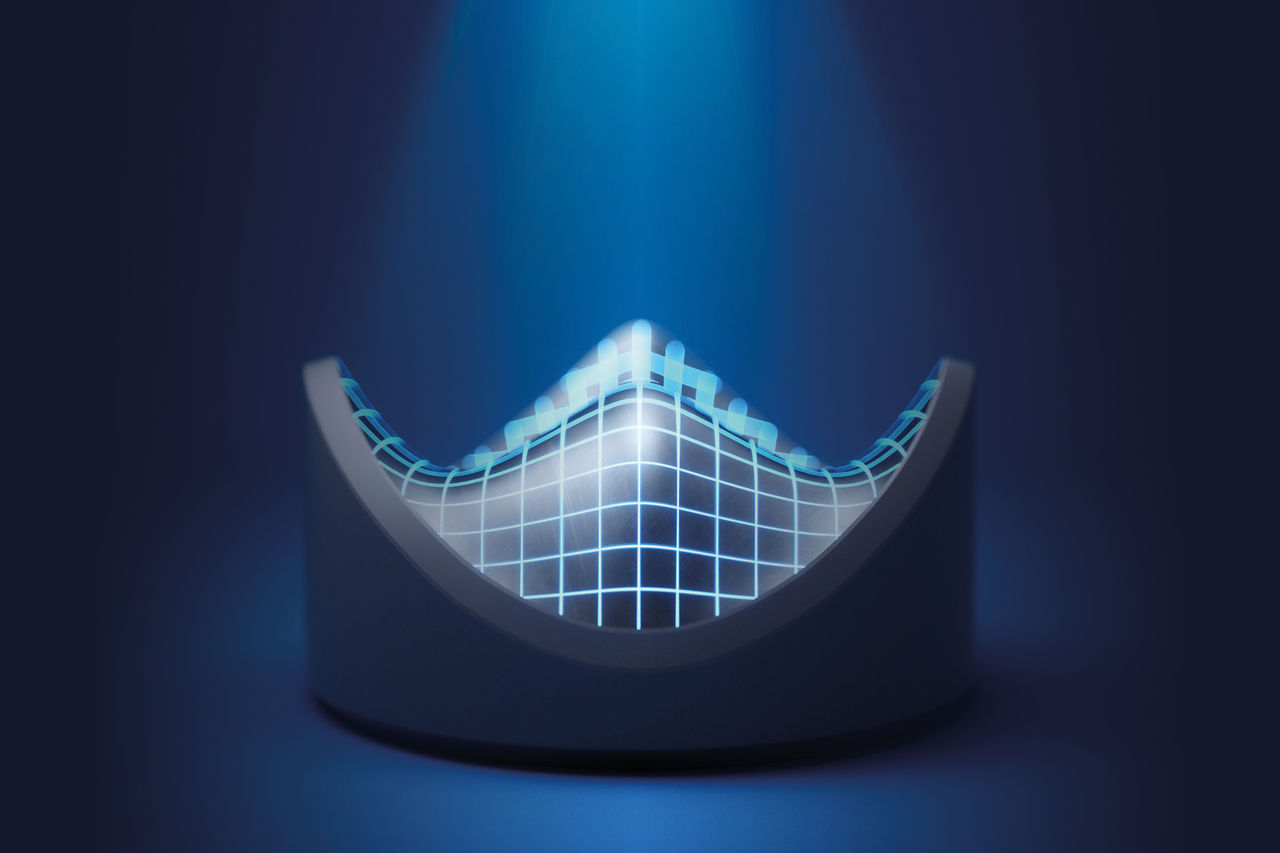

고속 3D 스캐너

광학 Z-시프터 덕분에 3D 표면의 가공 생산성이 향상됩니다. 최대 5,500mm/s의 광축으로 더 빠른 스캔과 완전한 효율성 제공.

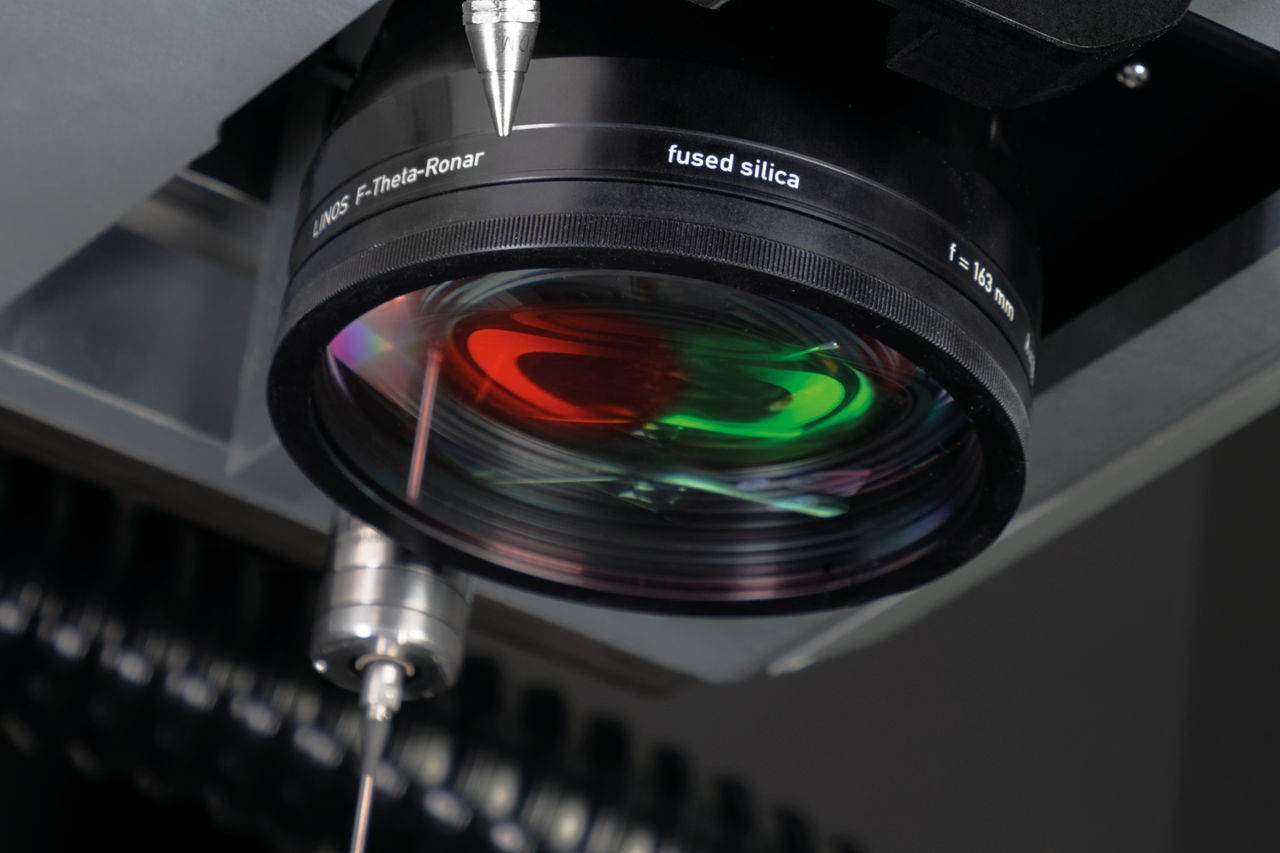

듀얼 펨토나노 레이저 소스

나노초와 펨토초 레이저 소스의 강점을 한 번에 결합하여 작업하세요. 얇은 코팅을 제거하고 독보적인 수준의 품질과 생산성을 달성하세요.

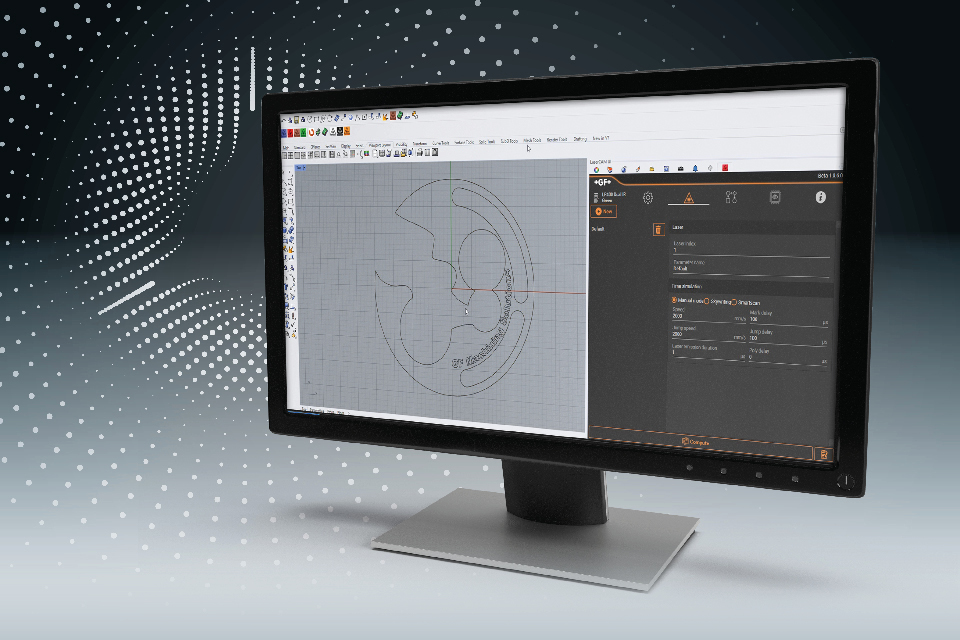

LaserSUITE360

모든 레이저 텍스처링 및 마이크로 머시닝 애플리케이션을 아우르는 포괄적인 CAD/CAM 소프트웨어. 통합 컴퓨팅 접근 방식으로 무한한 설계 자유를 누리십시오.

시리즈 개요

외부 콘텐츠를 보려면 모든 쿠키를 허용해 주세요.

LASER S 시리즈

혁신적인 텍스처링, 생산성 가속화

LASER S 500 (U)

궁극의 레이저 어블레이션 도구

LASER P 시리즈

마이크로 프로파일의 세계로 진입

LASER P 400

최고의 정확성과 독보적인 품질을 위한 설계

다양한 텍스처링용 레이저 기계

테이블 하중
0~1,200kg 테이블 하중
1,200-18,000kg

외부 콘텐츠를 보려면 모든 쿠키를 허용해 주세요.

LASER S 시리즈

Machines	XYZ (mm) Machining volume full 5ax (mm) Max. part weight (kg)
LASER S 1000 U	1000 x 550 x 880 Ø 510 x Z480 with F163 150
LASER S 1200 U	1200 x 900 x 970 Ø 1200 x Z790 with FS163 1200
LASER S 2500 U	2500 x 2000 x 1200 2700 x 2300 x Z900 * with F340 10000

LASER P 시리즈

Machines	XYZ (mm) Machining volume full 5ax (mm) Max. part weight (kg)
LASER P 400	600 x 400 x 300 600 x 400 x 250 * 50
LASER P 400 U	600 x 400 x 300 Ø 140 x Z245 with F100 M39 4
LASER P 1000 U	1000 x 550 x 880 Ø 460 x Z570 with F160 150
LASER P 1200 U	1200 x 900 x 1200 Ø 590 x Z770 with F254 1200
LASER P 1200 U Dedicated	1200 x 900 x 1200 Ø 1200 x Z790 * with FL160 1200
LASER P 4000 U	4000 x 3000 x 1500 4000 x 3000 x 1170 * 20000

애플리케이션 가능성

타이어 금형 텍스처링

독특한 미적 레이저 텍스처링 작업으로 타이어 금형에 대한 브랜드 인지도를 높일 수 있습니다. 표준 기계에서 최대 직경 1.2m의 타이어 금형 전용 시스템에 이르기까지 생산성과 품질 요구 사항에 가장 적합한 레이저 P 또는 레이저 S를 선택하십시오. 당사의 전용 타이어 소프트웨어 모듈을 사용하면 밀링과 레이저 텍스처링을 결합하여 최상의 결과를 얻을 수 있습니다.

의료용 임플란트

모든 3D 표면에 정밀하게 적용되는 깔끔한 디지털 표면 구조화 프로세스를 통해 고품질 표면 구조화를 달성하고 골유착 성능을 개선할 수 있습니다.

가전제품

웨어러블, 태블릿, 노트북에 섬세한 텍스처를 만들고 샤프한 곡선 라인을 새겨보십시오. 3DCurves ™ 소프트웨어 솔루션으로 금형 리드 타임을 단축하십시오.

PET 블로우 금형

레이저 텍스처링과 고속 밀링을 완벽하게 결합합니다. 금형은 수동 개입 없이 밀링 및 폴리싱된 다음 레이저로 텍스처링됩니다. 당사의 자동화 솔루션을 통해 두 기술을 통합하는 완전한 자동화 셀을 구축하십시오.

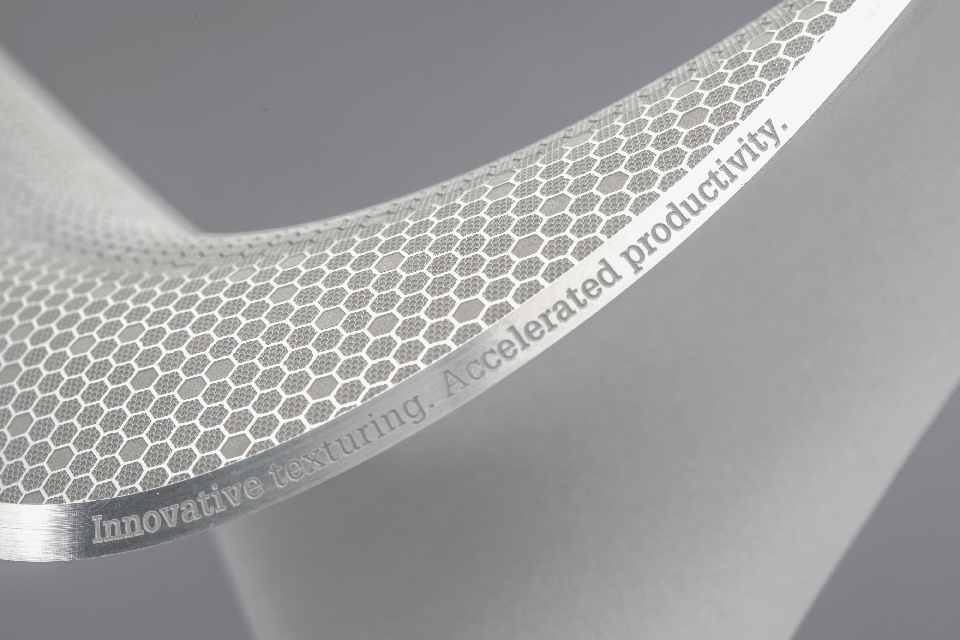

균일한 기하학적 패턴

디지털 프로세스 덕분에 두 부품 간의 텍스처 연속성을 보장하고 품질 측면에서 디자인에 편차가 없는 균일한 제품을 얻을 수 있습니다. 기하학적 패턴 요구에 대응하고, 각 디테일의 방향과 크기를 필요에 맞게 조절하여 가장 세밀한 부분까지 제어합니다.

전체 CNC 텍스처링 공정

고속 밀링과 레이저 텍스처링의 조합으로 더 이상 수작업으로 작업할 필요가 없습니다. 레이저 3D 텍스처링은 완전 디지털 솔루션이며 특히 신발 금형 응용 분야에 적합합니다.

시계 제조 장식

펨토초 레이저의 강력한 성능과 유연성을 LaserCAM 소프트웨어의 스마트 알고리즘과 결합하세요. 전통적인 디자인(‘Côtes de Genève’, ‘perlage’, ‘soleillage’)에서 혁신적인 디자인에 이르기까지 가장 아름다운 데코레이션을 쉽게 만들 수 있습니다.

포장 – 병 뚜껑

+ 재료: stavax
+ 레이저(유형/전력): GF Femto Flexipulse™ 40W IR
+ 소프트웨어: LaserDESIGN^™+ 측정된 스트라이프 깊이: 0.401mm
+ 측정된 스레드 깊이: 0.402mm

자동차

레이저 텍스처링은 조명 부품 및 타이어 등 내부 및 외부 자동차 부품용의 모든 종류의 금형을 마감하는 작업을 포함합니다. 차세대 차량용 카메라 및 센서 모듈용 금형 제조 기능으로 자동차 안전의 미래를 재구성합니다. 코팅 및 페인팅 공정을 없애 플라스틱 재활용 공정을 개선합니다.

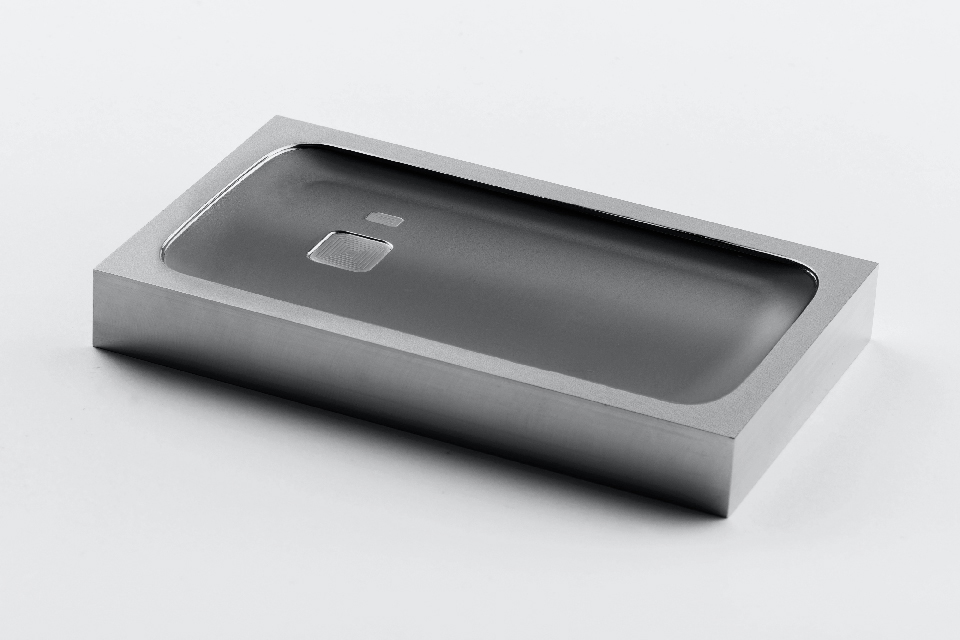

전자 부품 및 ICT

레이저 텍스처링은 특정 텍스처, 미적 및 기능적 디자인을 가진 모바일 장치 및 가전제품용 사출 금형을 준비합니다. 빛 회절, 긁힘 방지 또는 미끄럼 방지를 위한 완벽한 기능의 텍스처를 100% 일관성 있게 구현합니다. 노동 집약적인 수동 에칭 절차를 레이저로 대체하고 텍스처링, 인그레이빙 및 마킹 작업을 위한 통합 설정을 구현합니다.

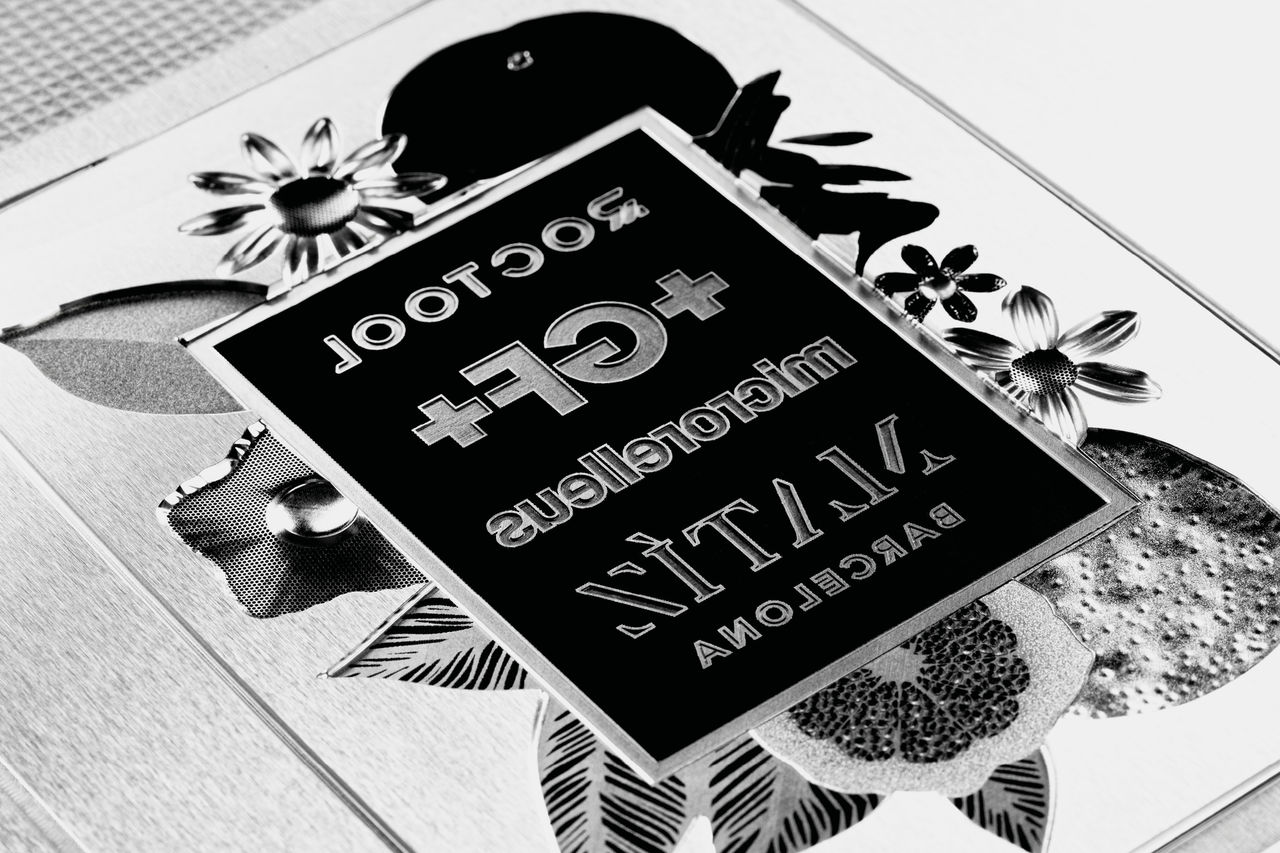

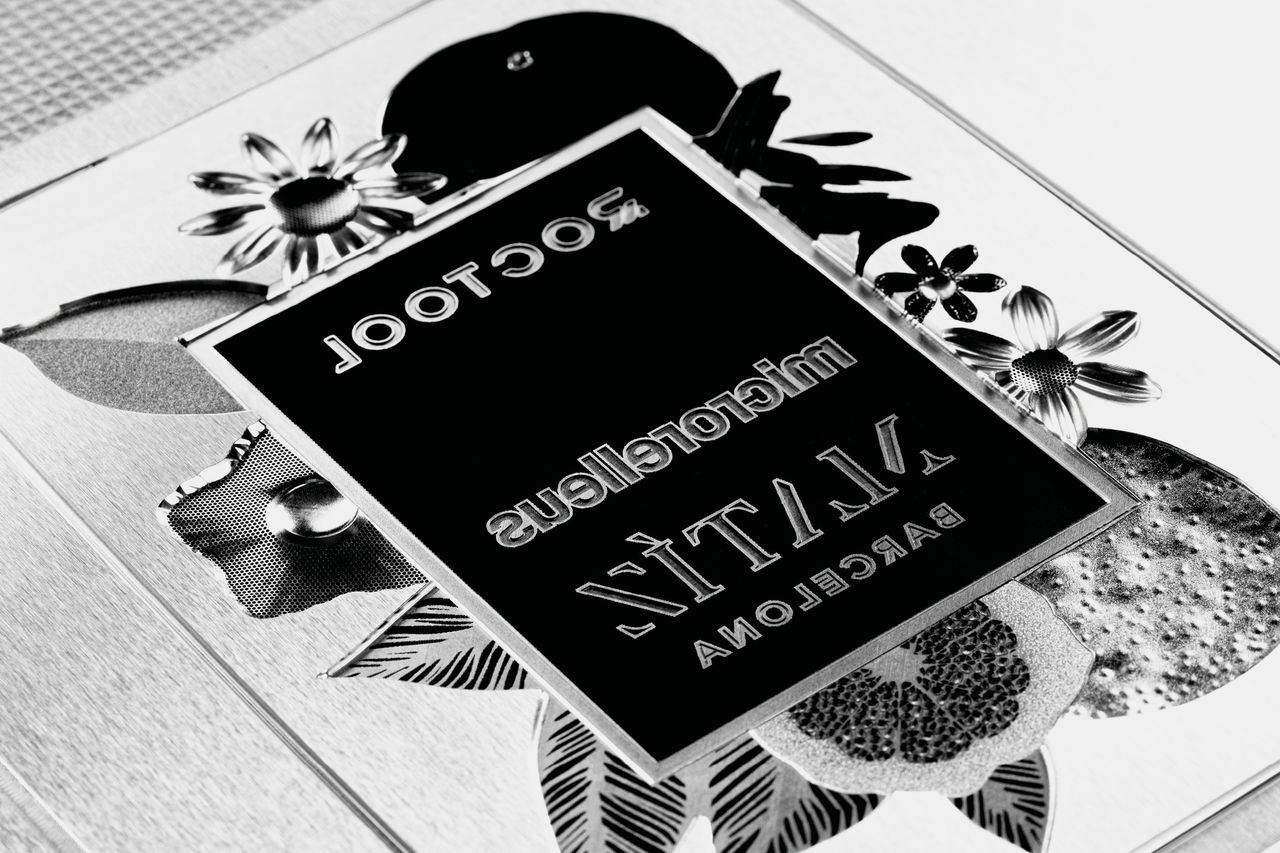

패키징

레이저 텍스처링을 통해 금형 캐비티의 마감으로 포장에 매력적인 디자인을 적용합니다. 화장품용 3D 금형과 PET 모델용 블로우 금형에 미세한 텍스처를 구현합니다. 텍스처에 내장된 디지털 워터마크를 사용하여 분류 및 재활용 공정을 개선하고 위조를 방지합니다. 벨루어 터치와 자연에서 영감을 받은 디자인 등 놀라운 효과를 체험해 보세요.

에너지 효율성

이전 세대에 비해 일일 에너지 소비량을 35% 절감한 차세대 레이저 머신은 미래를 위한 준비가 되어 있습니다. 2D 스캐너 대신 3D 스캐너를 사용하여 전체 축의 움직임을 줄이고 더 강력한 레이저 소스, SmartPatch 및 SmartScan 소프트웨어 패키지 덕분에 이러한 높은 수준의 개선이 가능합니다.
