Lasertexturierung

Was ist Lasertexturierung?

Die Lasertexturierung ist eine vollständig digitale Lösung, die es ermöglicht, eine unbegrenzte Anzahl von Effekten auf der Oberfläche von fast allen Arten von Teilen und Materialien zu erzeugen. Sie ist die bevorzugte Technologie zur Narbung, zum Edging, Strahlen, Strukturieren, zur Dünnschichtablation sowie zum Dekorieren und Färben, Markieren und Gravieren.

Welche Schritte umfasst die Lasertexturierung?

Bitte akzeptieren Sie alle Cookies um den externen Inhalt zu sehen.

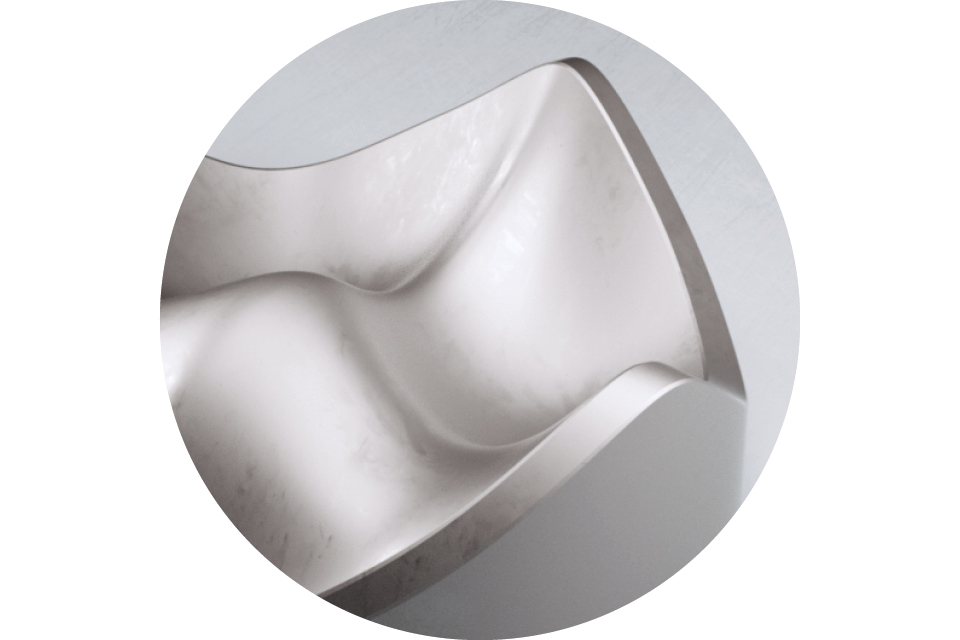

1. 3D-Modell importieren

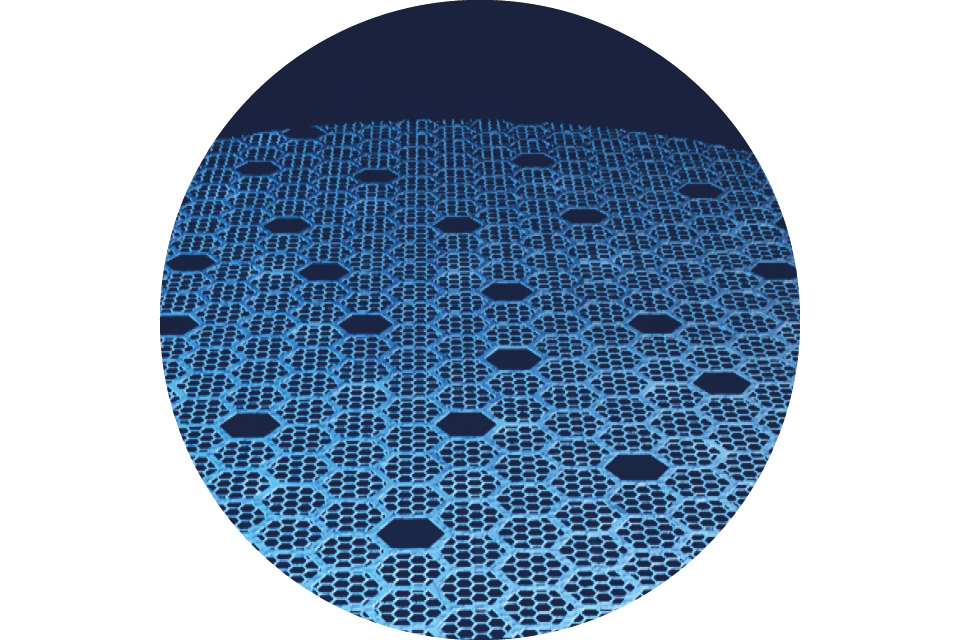

2. Graustufenbild importieren

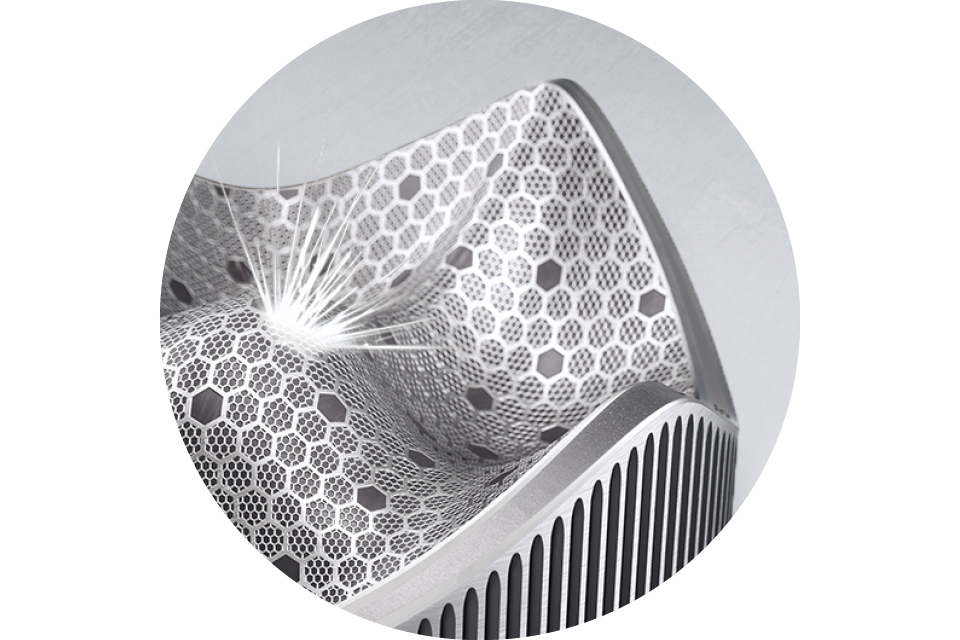

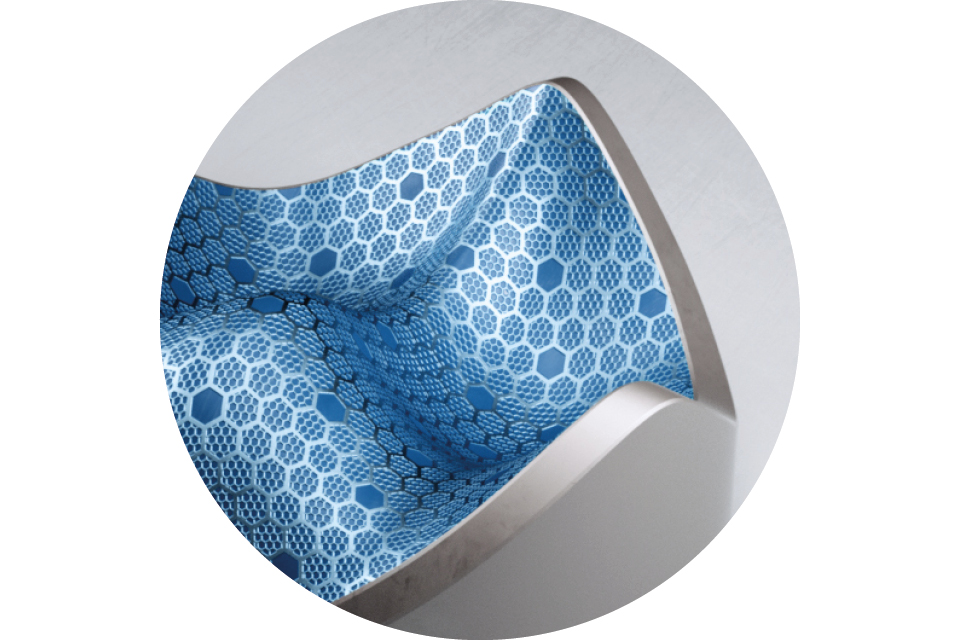

3. Textur auf die 3D-Oberfläche übertragen

Warum sollten Sie sich für die Lasertexturierung von GF Machining Solutions entscheiden?

GF Machining Solutions verfügt über ein ausgeprägtes Know-how in den Bereichen Softwareentwicklung und Photonik und entwickelt kontinuierlich leistungsstarke Lasersysteme, die auf 70 Jahren Erfahrung mit hochmodernen Präzisionsbearbeitungszentren basieren.

Im Jahr 2008 erwarb GF das Unternehmen AF Laser, das sich auf die 3D-Lasertexturierung spezialisiert hat, und hat seither diese Technologie ständig weiterentwickelt. Nach dem heutigen Stand ist GF Machining Solutions weltweit führend in der Lasertexturierung.

Dank der weltweiten Präsenz und des einzigartigen Know-hows stehen Ihnen die Anwendungsingenieure von GF Laser und die GF Academy zur Seite und helfen Ihnen, das volle Potenzial Ihrer Anwendung mit einer GF Laseranlage auszuschöpfen.

Lasernarbung

Diese Technik ist eine umweltfreundliche Alternative zum chemischen Ätzen und erzeugt Oberflächen mit außergewöhnlichen ästhetischen und funktionalen Eigenschaften. Zu den Anwendungen in der Automobilindustrie zählen Texturierungsformen für Innenräume, Leuchten und Reifen. Die Laser-Graining spielt eine entscheidende Rolle für Kosmetikverpackungen, bei denen Ästhetik ein wichtiges Unterscheidungsmerkmal ist. Die Vielseitigkeit erreicht viele Branchen wie Unterhaltungselektronik, Haushaltsgeräte, Sportausrüstung, Schuhe und Mode.

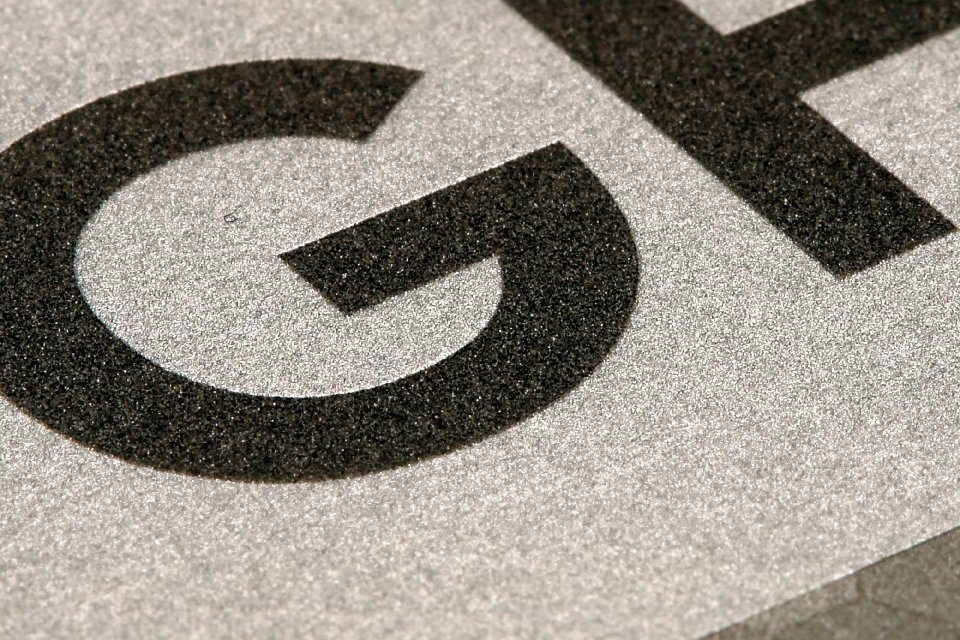

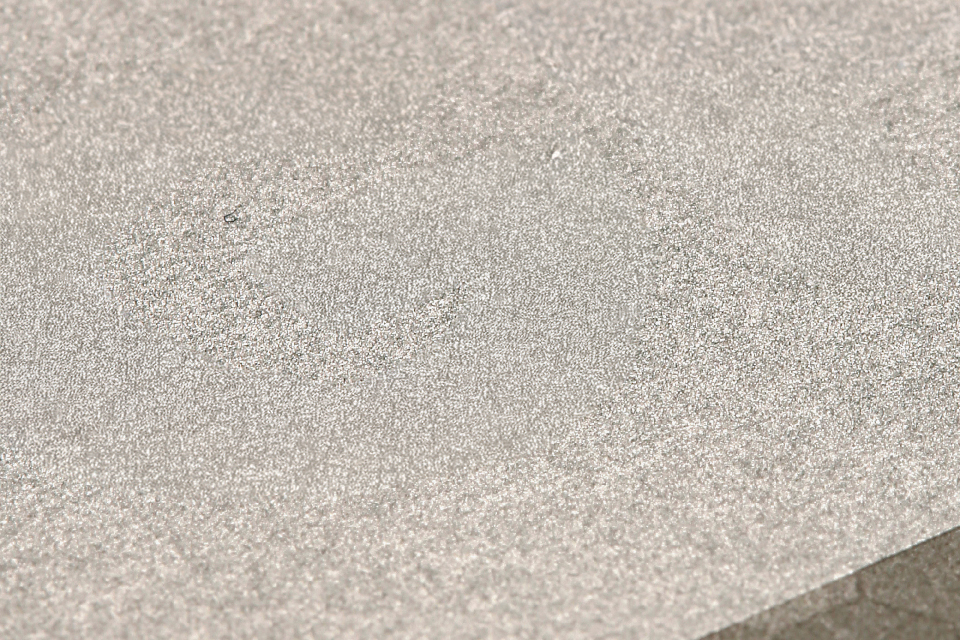

Laserstrahlen

Als sauberer digitaler Ersatz für das herkömmliche Sandstrahlen ermöglicht das Laserstrahlen die Anwendung unzähliger Laserstöße auf komplizierte 3D-Formen, wobei die Dichte und die genaue Platzierung genauestens kontrolliert werden können. Die wichtigste Anwendung ist die Beherrschung der Oberflächenrauhigkeit und des Aussehens. Mit der patentierten Innovation FlexiBlast™ erreicht diese Technologie neue Höhen und bringt eine zusätzliche Dimension in den Bereich der Strahlmöglichkeiten.

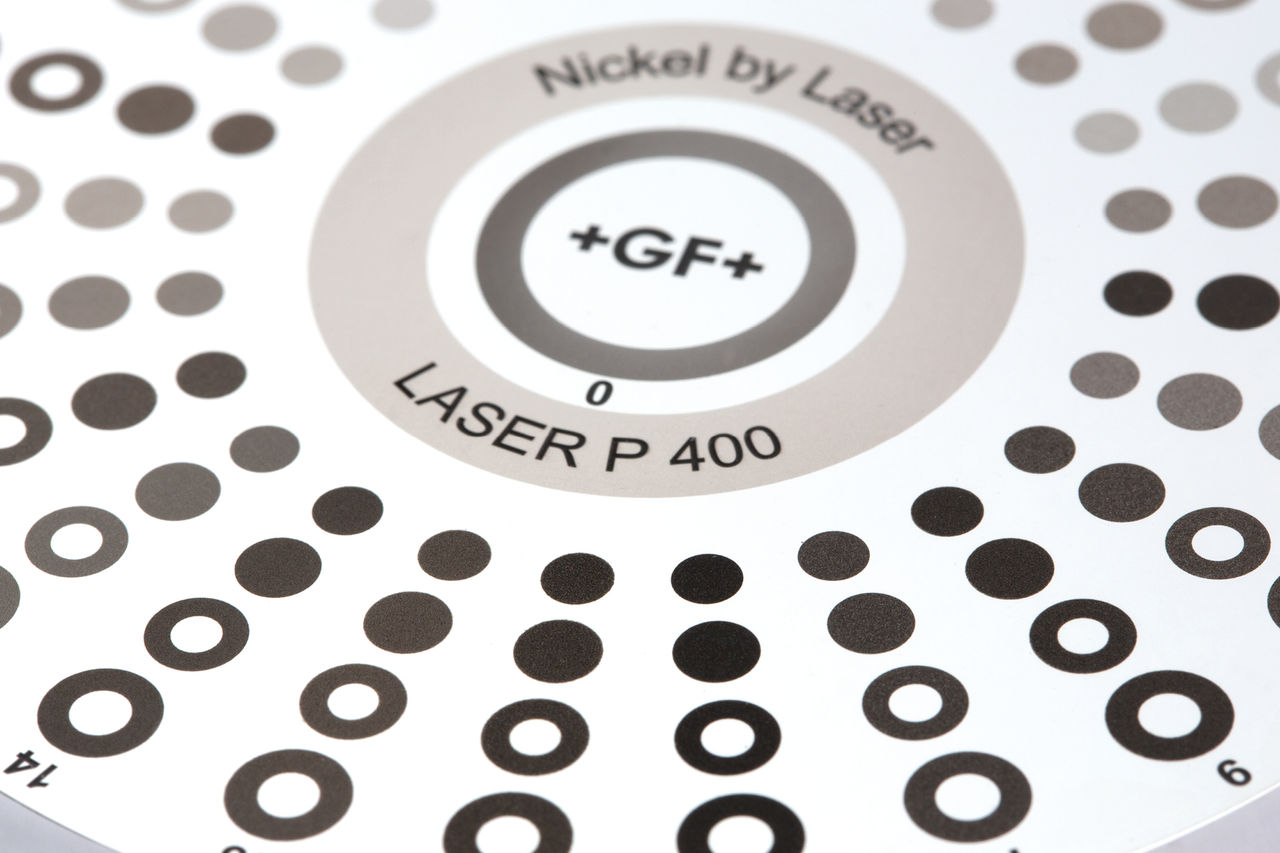

Funktionale Oberflächen

Die funktionale Oberflächenstrukturierung wird zur Erzeugung von Mikrostrukturen oder Mustern auf der Oberfläche eines Materials zu funktionalen Zwecken eingesetzt und findet vielfältige Anwendungen, wie z. B. die Oberflächenvorbereitung für Klebeverbindungen in der Luft- und Raumfahrtindustrie, die Erzeugung von Lichteinschlüssen mit tiefschwarzen Oberflächen oder die Erleichterung der Osseointegration bei medizinischen Implantaten. Erstellen Sie Flächenstrukturen mit Blendschutz mit präzisen und wiederholbaren Mustern für Kameramodule, wodurch die Smartphone-Leistung und Zuverlässigkeit von Kfz-Fahrerassistenzsystemen verbessert werden.

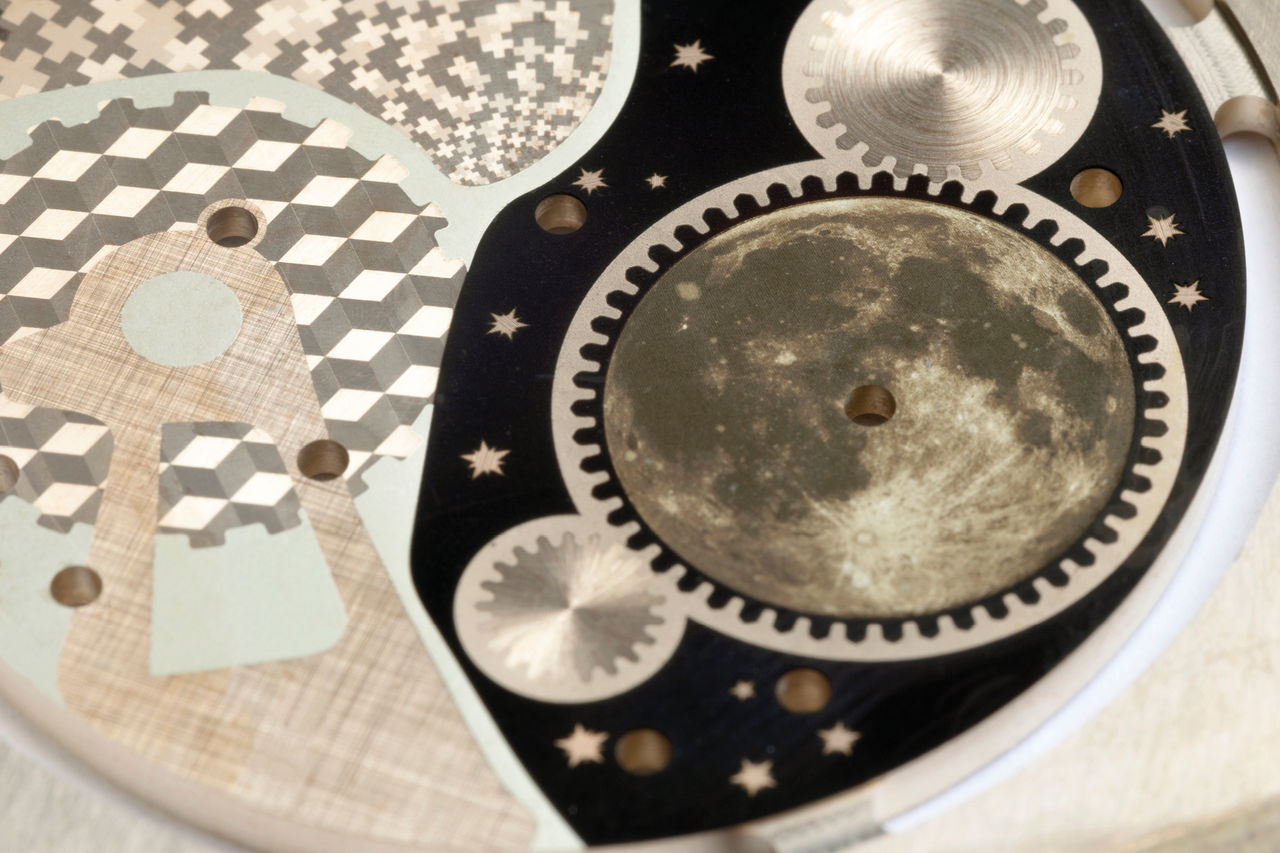

Oberflächendekoration

Mechanische Verzierungen sind ein Herzstück der Uhrmachertradition. Dank unserer Software ist es jetzt noch einfacher, mit Lasern feine Dekorationen zu erstellen, zu kombinieren und anzupassen. Wählen Sie zwischen traditionellen Mustern oder erkunden Sie die Freiheit des Designs, die Laser bieten können.

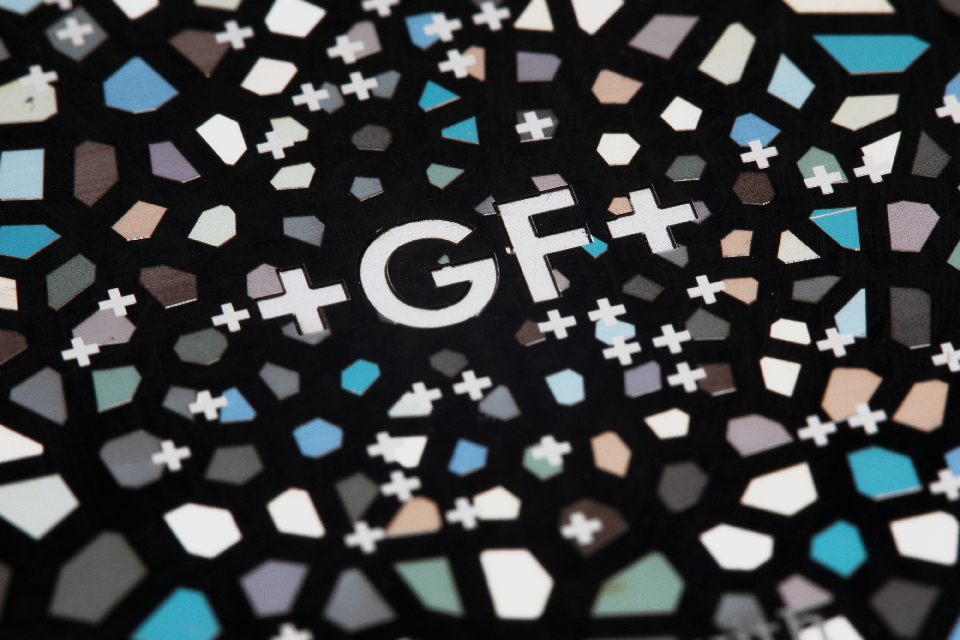

Färbung

Nutzen Sie die Lasertechnologie, um Metalle wie Titan und korrosionsbeständigen Stahl durch präzise Oberflächenoxidation mit atemberaubenden Farben zu versehen. Erzielen Sie in einem nahtlosen Prozess lebendige Blau-, Grün- oder Bronzetöne direkt auf dem Material, sodass keine zusätzliche Lackierung oder Beschichtung erforderlich sind.

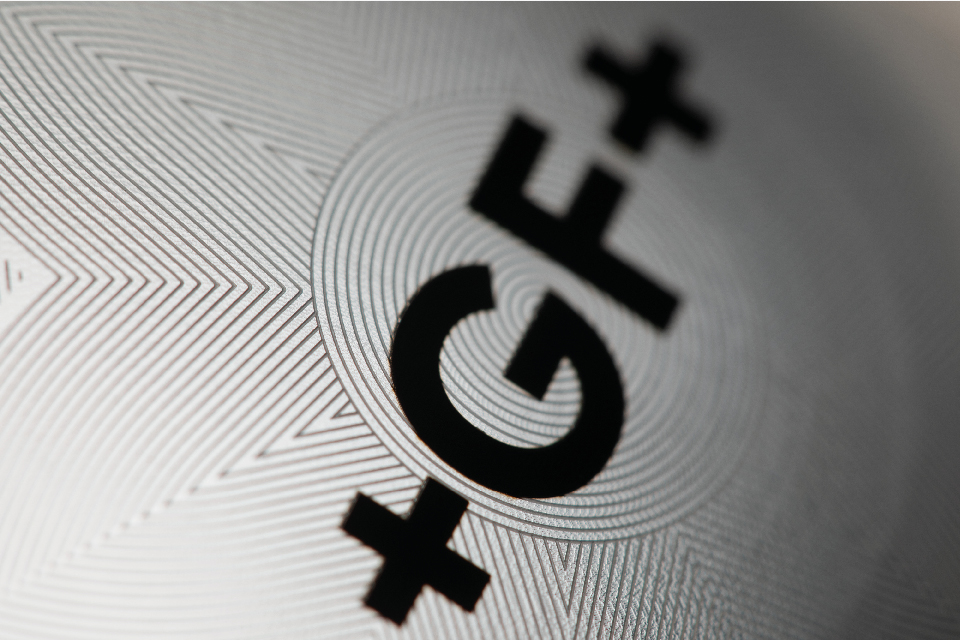

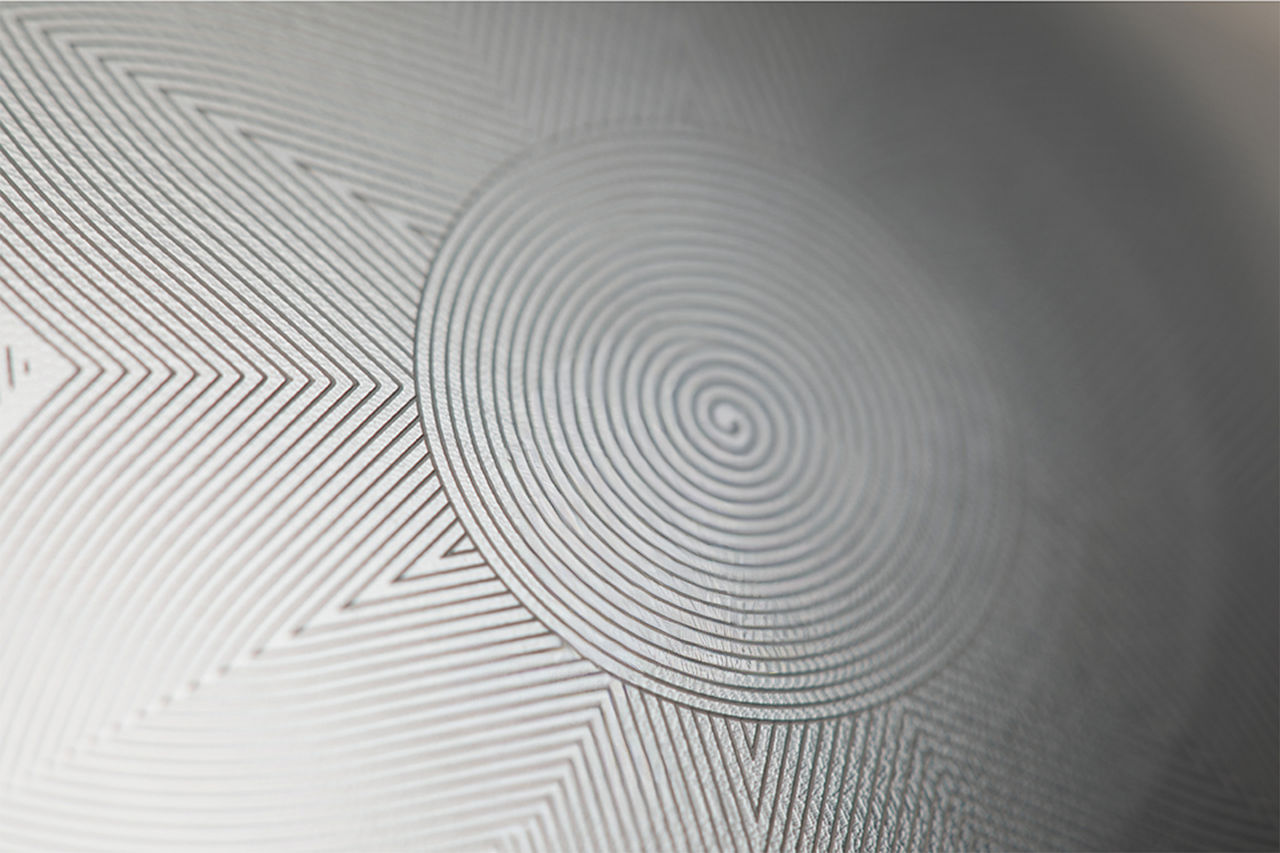

Kennzeichnung

Eine Lasermarkierung besteht aus der Gravur von Seriennummern, Codes und Logos auf Oberflächen mit geringer Tiefe. Durch Abstimmung der Laserparameter können Sie eine bestimmte Qualität und ein bestimmtes Erscheinungsbild erzielen. Lasermarkierungen sind in den meisten Fertigungsbereichen zu finden. Eine bekannte Anwendung ist beispielsweise die schwarze Kennzeichnung von Medizinprodukten.

Wichtigste Alleinstellungsmerkmale

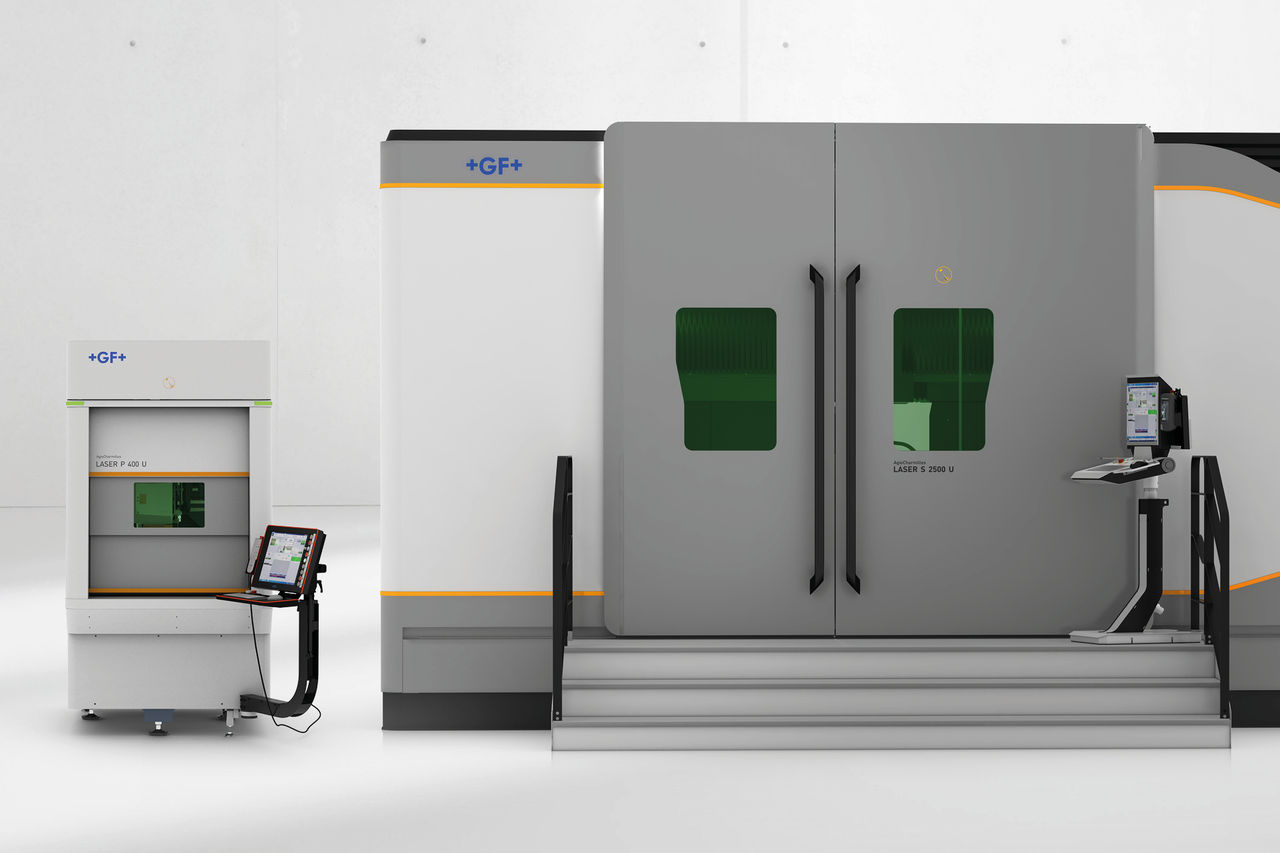

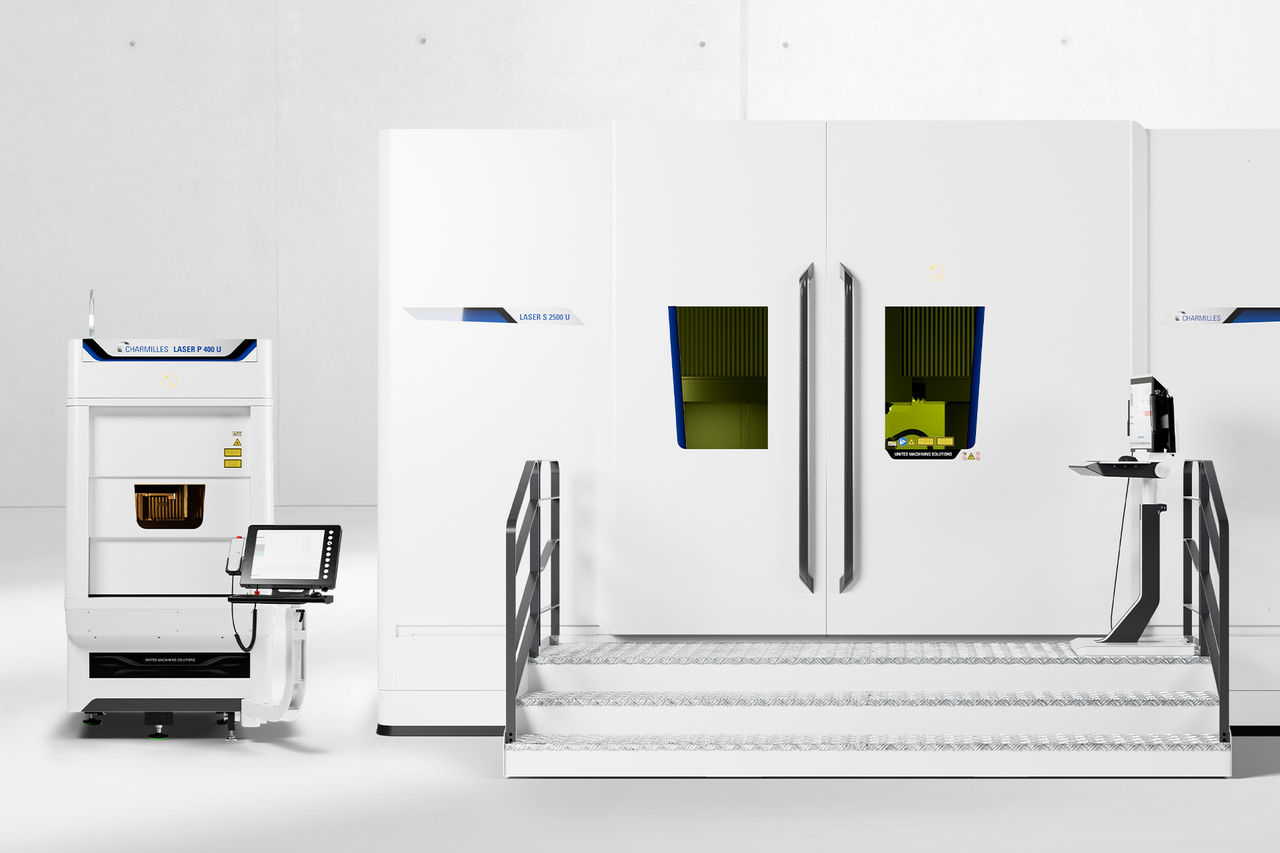

Jede Form, jede Größe

Wir bieten eine vollständige Palette von 3- und 5-Achsen-Maschinenarchitekturen für jede Art von Anwendung, von komplizierten Kleinteilen bis hin zu den größten Formen auf dem Markt.

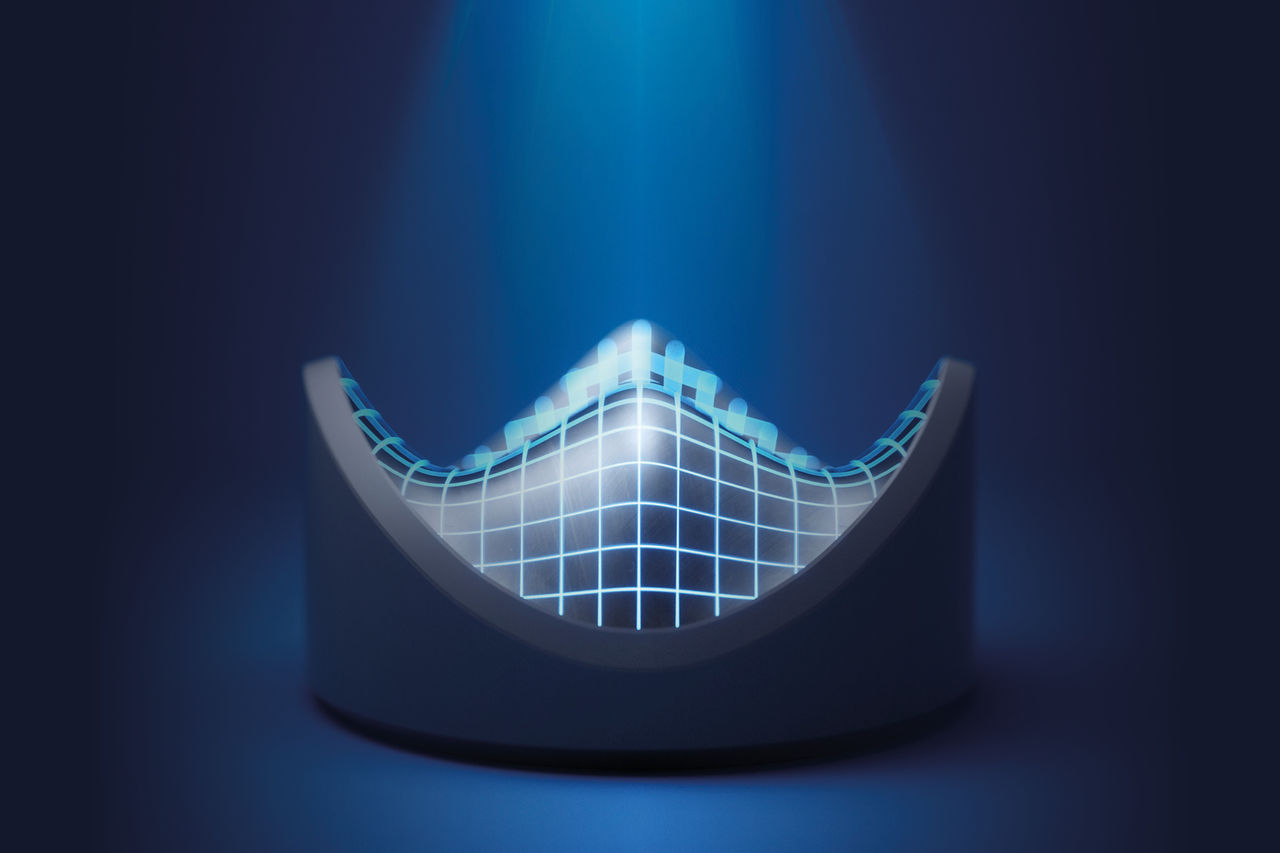

Hochgeschwindigkeits-3D-Scanner

Verbessern Sie dank des optischen Z-Versatzes Ihre Produktivität bei der Bearbeitung von 3D-Oberflächen. Ein schnelleres Scannen und eine uneingeschränkte Effektivität einer optischen Achse mit bis zu 5.500 mm/s.

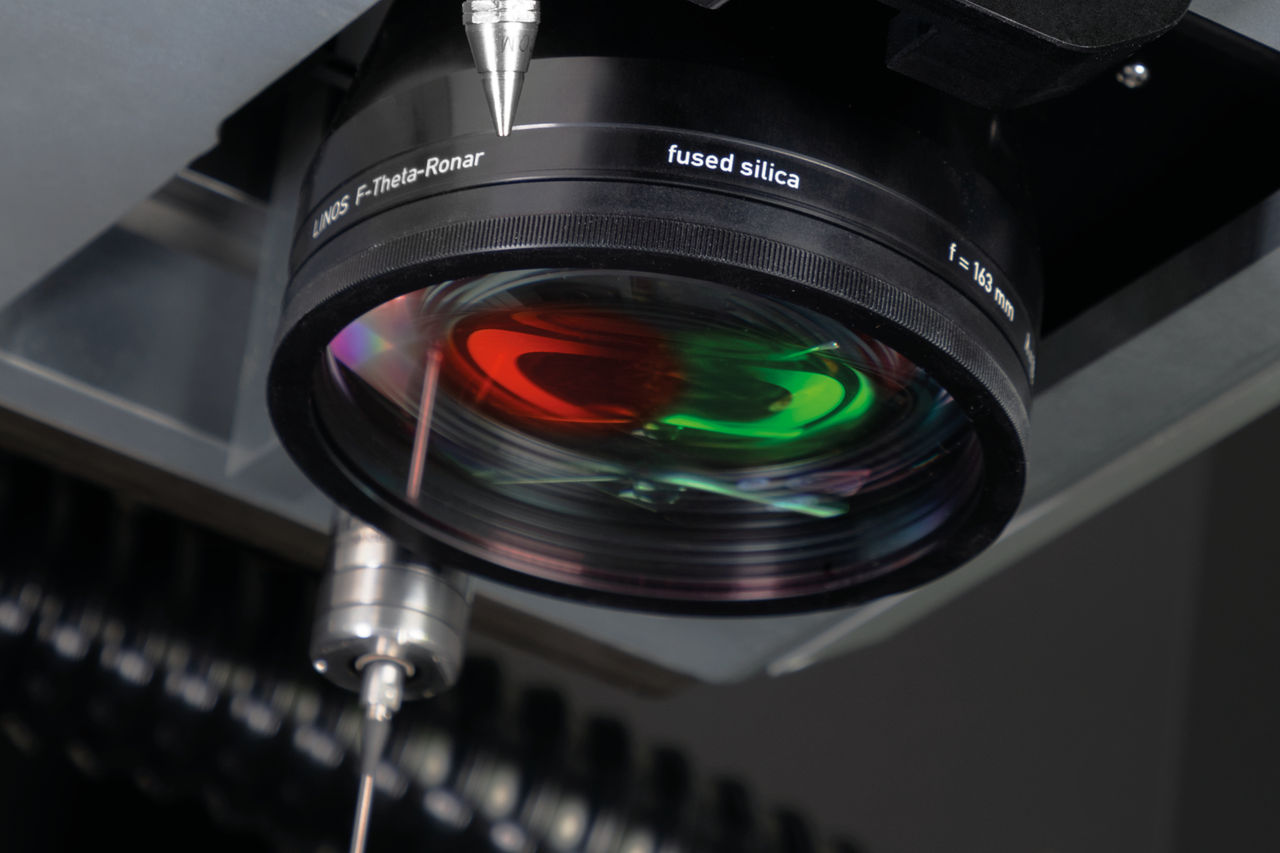

Dual-Femto-Nano-Laserquelle

Kombinieren Sie die Stärken von Nanosekunden- und Femtosekunden-Laserquellen in einem einzigen Arbeitsgang. Entfernen Sie dünne Beschichtungen und erzielen Sie ein einzigartiges Maß an Qualität und Produktivität.

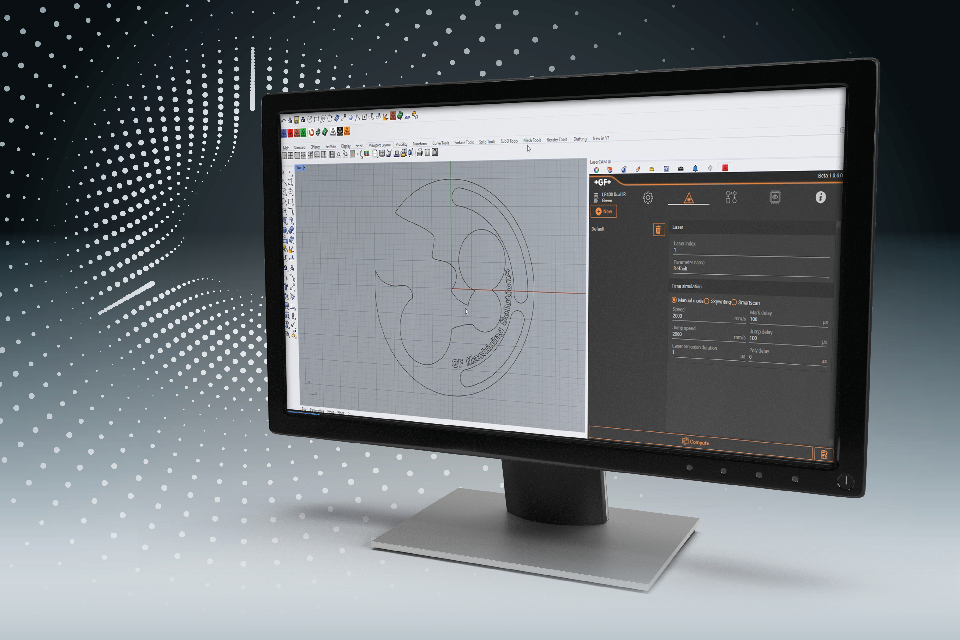

LaserSUITE360

Eine umfassende CAD/CAM-Software, die alle Lasertexturierungs- und Mikrobearbeitungsanwendungen beinhaltet. Unbegrenzte Gestaltungsfreiheit – mit einem integrierten Computing-Konzept.

Übersicht über die Serien

Bitte akzeptieren Sie alle Cookies um den externen Inhalt zu sehen.

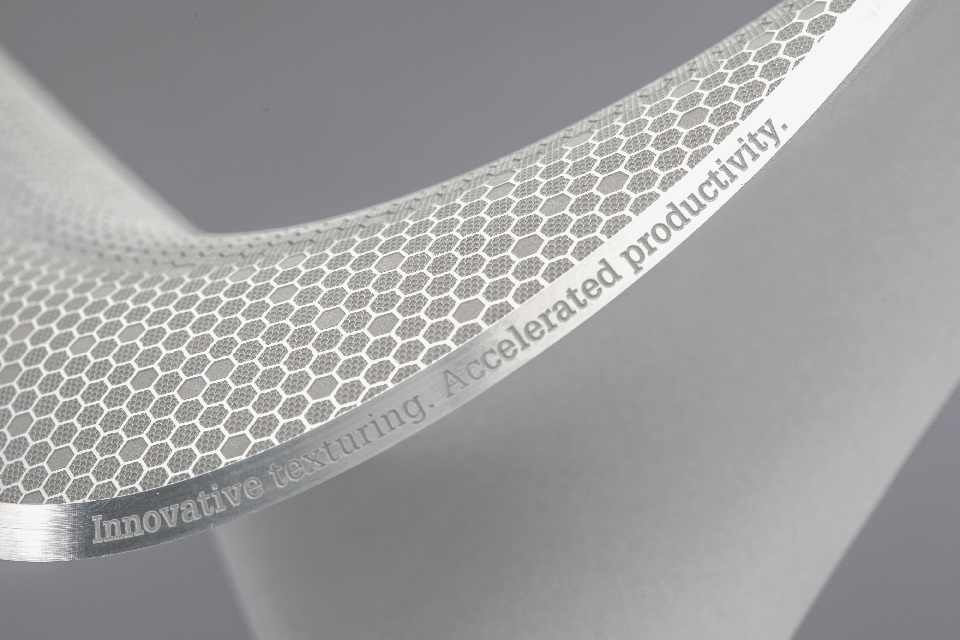

LASER S Baureihe

Innovative Texturierung, beschleunigte Produktivität

LASER S 500 (U)

Das ultimative Laser-Ablationswerkzeug

LASER P Baureihe

Entdecken Sie die Welt der Mikroprofile

LASER P 400

Design für höchste Genauigkeit und kompromisslose Qualität

Unser Sortiment an Lasermaschinen für die Lasertexturierung

Tischbelastung
0–1200 kg Tischbelastung
1200–18000 kg

Bitte akzeptieren Sie alle Cookies um den externen Inhalt zu sehen.

LASER S Baureihe

Machines	XYZ (mm) Machining volume full 5ax (mm) Max. part weight (kg)
LASER S 1000 U	1000 x 550 x 880 Ø 510 x Z480 with F163 150
LASER S 1200 U	1200 x 900 x 970 Ø 1200 x Z790 with FS163 1200
LASER S 2500 U	2500 x 2000 x 1200 2700 x 2300 x Z900 * with F340 10000

LASER P Baureihe

Machines	XYZ (mm) Machining volume full 5ax (mm) Max. part weight (kg)
LASER P 400	600 x 400 x 300 600 x 400 x 250 * 50
LASER P 400 U	600 x 400 x 300 Ø 140 x Z245 with F100 M39 4
LASER P 1000 U	1000 x 550 x 880 Ø 460 x Z570 with F160 150
LASER P 1200 U	1200 x 900 x 1200 Ø 590 x Z770 with F254 1200
LASER P 1200 U Dedicated	1200 x 900 x 1200 Ø 1200 x Z790 * with FL160 1200
LASER P 4000 U	4000 x 3000 x 1500 4000 x 3000 x 1170 * 20000

Anwendungsmöglichkeiten

Reifenformtexturierung

Erhöhen Sie mit einzigartigen ästhetischen Lasertexturierungsverfahren die Sichtbarkeit der Marke auf Ihrer Reifenform. Von Standardmaschinen bis hin zu Systemen für Reifenformen mit einem Durchmesser von bis zu 1,2 m – wählen Sie eine LASER P oder eine LASER S, die Ihren Anforderungen an Produktivität und Qualität am besten entspricht. Unser spezielles Reifen-Softwaremodul unterstützt Sie dabei, das Fräsen mit der Lasertexturierung zu kombinieren, um beste Ergebnisse zu erzielen.

Medizinische Implantate

Erzielen Sie eine hochwertige Oberflächenstrukturierung und verbessern Sie die Osseointegrationsleistung – mit einem sauberen, digitalen Oberflächenstrukturierungsverfahren, das präzise auf jede 3D-Oberfläche aufgetragen wird.

Verbraucherelektronik

Erstellen Sie feine Texturen und gravieren Sie scharfkantige Linien auf Wearables, Tablets und Notebooks. Verkürzen Sie mit unserer 3DCurves™-Softwarelösung Ihre Werkzeugvorlaufzeit.

PET-Blasformen

Kombinieren Sie Lasertexturierung nahtlos mit Hochgeschwindigkeitsfräsen. Die Form wird ohne manuellen Eingriff gefräst und poliert sowie dann vom Laser texturiert. Richten Sie dank unserer Automatisierungslösungen eine vollständig automatisierte Zelle ein, die beide Technologien kombiniert.

Homogene geometrische Muster

Stellen Sie dank unserer digitalen Prozesse die Texturkontinuität zwischen zwei Teilen sicher und erhalten Sie ein homogenes Produkt ohne Abweichung von Ihrem Design in Bezug auf Qualität. Beantworten Sie alle Anforderungen an geometrische Muster, steuern Sie die Ausrichtung und Größe jedes Details nach Ihren Bedürfnissen, bis hin zu den feinsten Details.

Vollständiger CNC-Texturierungsprozess

Mit einer Kombination aus Hochgeschwindigkeitsfräsen und Lasertexturierung verabschieden Sie sich von manuellen Verfahren. Die Laser-3D-Texturierung ist eine vollständig digitale Lösung und eignet sich besonders gut für Schuhformen.

Detailelemente aus der Uhrmachermanufaktur

Kombinieren Sie in unserer LaserCAM-Software die Leistung und Flexibilität des Femtosekunden-Lasers mit intelligenten Algorithmen. Kreieren Sie einfach die schönsten Dekorationen, von traditionellen („Côtes de Genève“, „Perlage“, „Soleillage“) bis hin zu innovativen Designs.

Verpackung – Flaschenverschluss

+ Material: Stavax
+ Laser (Typ/Leistung): GF Femto Flexipulse™ 40 W IR
+ Software: LaserDESIGN^™+ Gemessene Streifentiefe: 0,401 mm
+ Gemessene Gewindetiefe: 0,402 mm

Automobilbranche

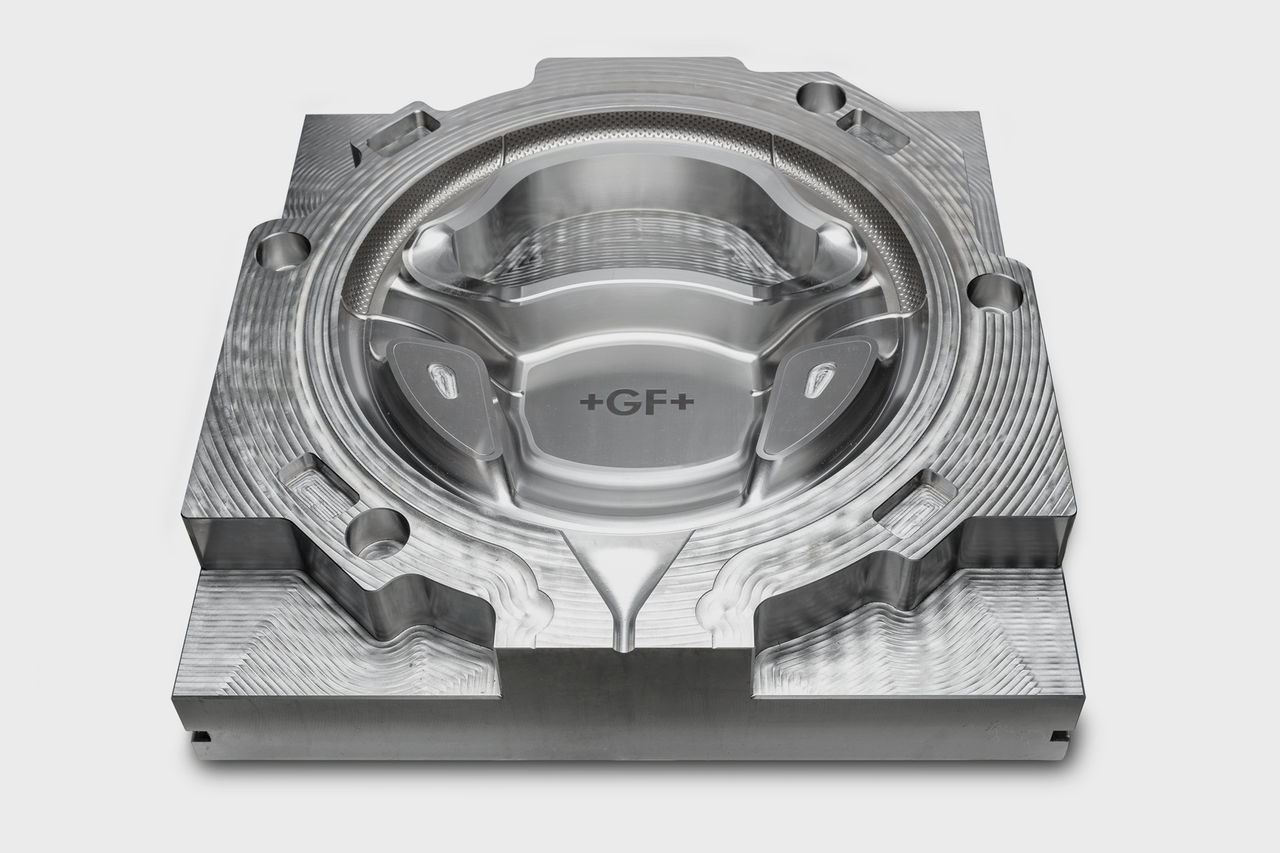

Die Lasertexturierung umfasst das Schlichten aller Arten von Formen für innere und äußere Automobilteile, wie Beleuchtungskomponenten und Reifen. Gestalten Sie die Zukunft der Automobilsicherheit neu, indem Sie Formen für Kamera- und Sensormodule für die neue Generation von Fahrzeugen erstellen. Verbessern Sie den Recyclingprozess von Kunststoff, indem Sie Beschichtungs- und Lackierungsverfahren eliminieren.

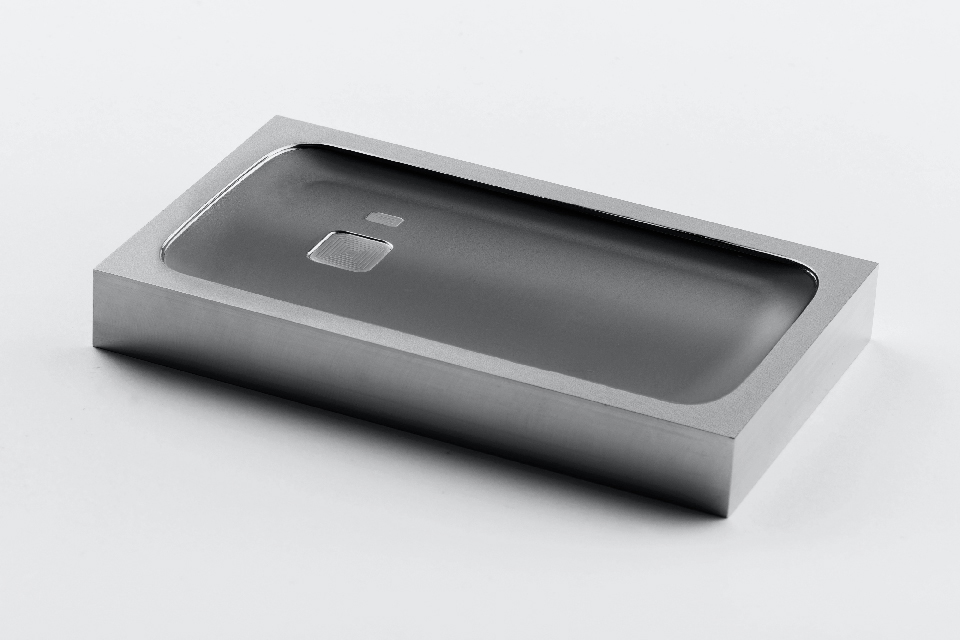

Elektronische Komponenten und ICT

Die Lasertexturierung bereitet Spritzgussformen für mobile Geräte und Unterhaltungselektronik mit spezifischen Texturen, ästhetischen und funktionellen Designs vor. Erzielen Sie vollständig funktionale Texturen zur Lichtbeugung, zur Kratzfestigkeit oder Rutschfestigkeit mit 100%iger Konsistenz. Ersetzen Sie arbeitsintensive manuelle Ätzverfahren durch Laser und implementieren Sie einheitliche Einstellungen für Texturierungs-, Gravur- und Markierungsvorgänge.

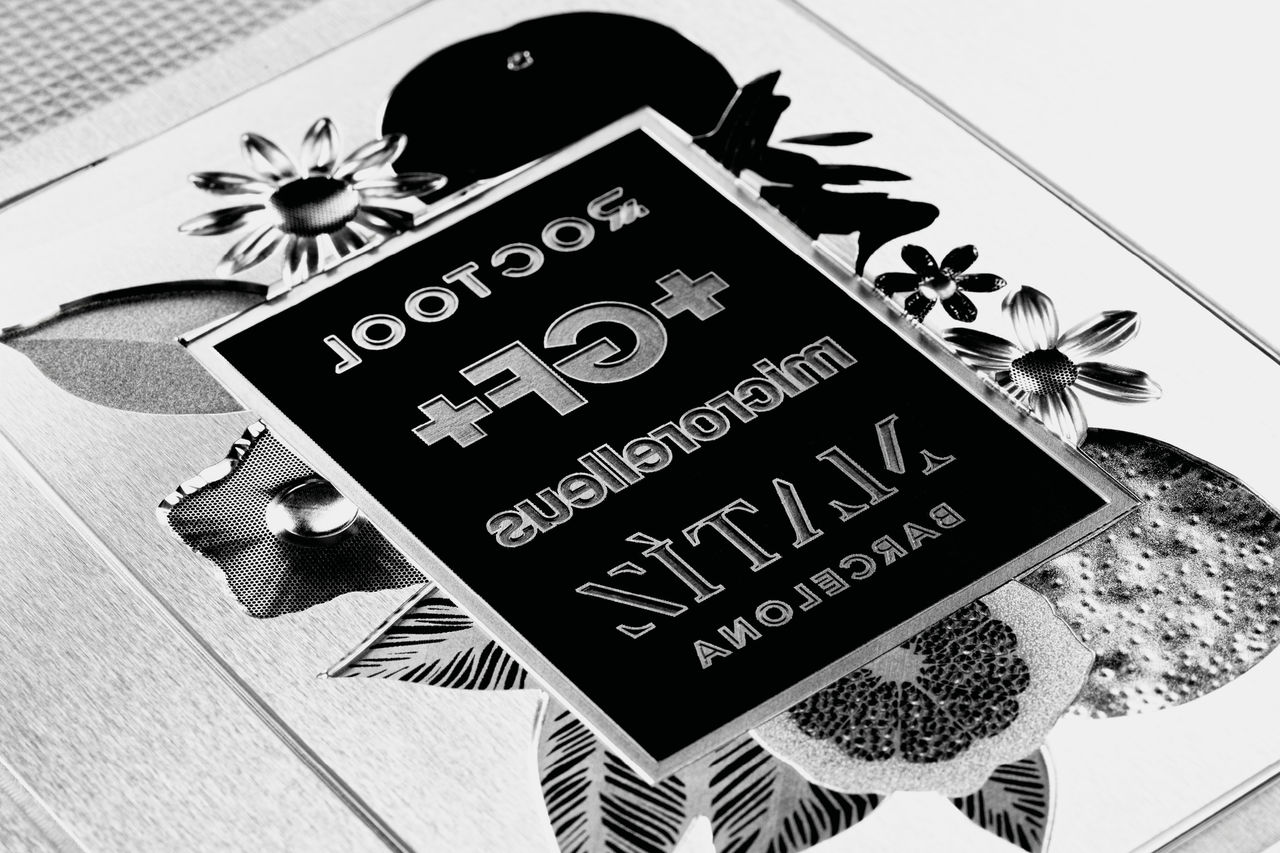

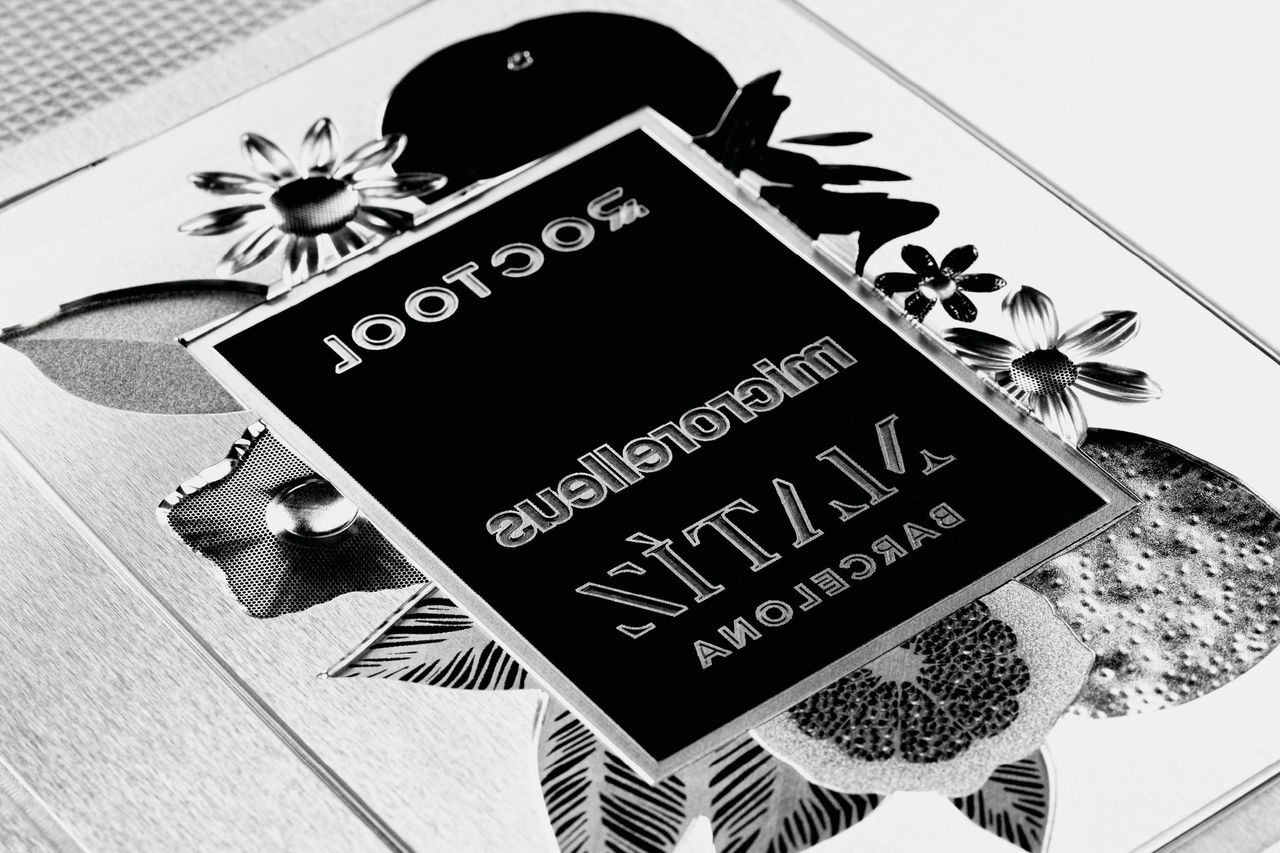

Verpackung

Die Lasertexturierung ermöglicht das Schlichten von Formhohlräumen, um ansprechende und attraktive Designs auf Packungen zu erzeugen. Erstellen Sie feine Texturen auf 3D-Formen für Kosmetika sowie Blasformen für PET-Modelle. Verbessern Sie Sortier- und Recyclingprozesse und bekämpfen Sie Fälschungen mit in Texturen eingebetteten digitalen Wasserzeichen. Erhalten Sie unglaubliche Effekte wie Velours-Touch und ein von der Natur inspiriertes Design.

Energieeffizienz

Mit einer Reduzierung des täglichen Energieverbrauchs um 35 %, im Vergleich zur vorherigen Generation, entspricht unsere neueste Generation der Lasermaschinen den Anforderungen der Energieoptimierung und -einsparung. Diese hohe Verbesserung ist dank des 3D-Scanners statt eines 2D-Scanners möglich, der die Gesamtachsenbewegungen reduziert sowie leistungsfähigere Laserquellen und SmartPatch- und SmartScan-Softwarepakete bietet.
