Baureihe AgieCharmilles FORM S

Entdecken Sie die Welt der Mikroprofile
Bieten Sie einfach und mit höchster Wiederholbarkeit die perfekte Bearbeitungsgenauigkeit, die Ihre Kunden in den Segmenten IKT und Automobil erwarten. Dank der hochpräzisen Senkerodierlösung AgieCharmilles FORM S 350 ist es ein Kinderspiel, die strengen Qualitätsanforderungen für elektronische Bauteile zu erfüllen. Übertreffen Sie die Erwartungen Ihrer Kunden und profitieren Sie von seinem hochmodernen Design mit integriertem Stromerzeugungssystem, genauigkeitssteigernder Stabilität und Thermostabilisierung sowie produktivitätssteigernder Bearbeitungsqualität.

Bieten Sie einfach und mit höchster Wiederholbarkeit die perfekte Bearbeitungsgenauigkeit, die Ihre Kunden in den Segmenten IKT und Automobil erwarten.
Bereit für die Mikrobearbeitung

Mit der neuen Entladeschaltung dieser Platinenlösung für die Modulation der Funkenerosionsleistung und der Flexibilität zur Maximierung des Materialabtrags erreichen Sie ein noch nie dagewesenes Maß an Qualität und Effizienz. Feinheiten werden durch die Reduzierung des Funkenspaltes auf wenige Mikrometer erreicht.

Perfekte Bearbeitungsbedingungen für mehr Details

Dank des dualen Thermostabilisierungssystems dieser Senkerodierlösung haben Temperaturschwankungen in der Werkstatt keinen Einfluss auf die Bearbeitungspräzision Ihrer Teile. Eine wahre Innovation, wenn Sie im Mikrometerbereich arbeiten.

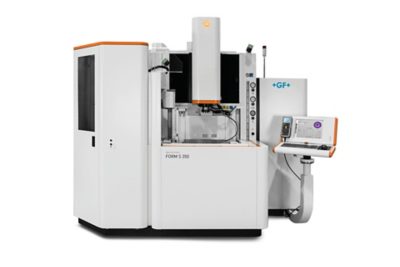

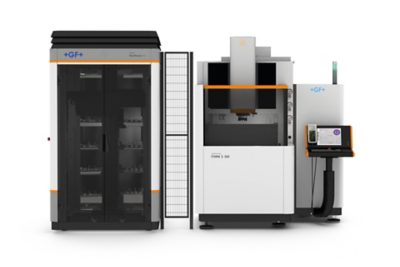

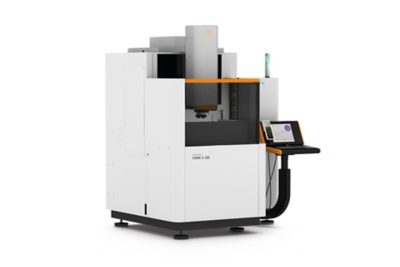

FORM S 350





1/
Teilegewicht

Dank der kurzen C-Achsen-Konstruktion und dem großzügig dimensionierten Gussrahmen hat diese Senkerodiermaschine eine überragende mechanische Stabilität und Präzision über die gesamte Lebensdauer. Dadurch wird die Genauigkeit, die Sie wünschen, nicht durch das Teilegewicht oder das dielektrische Volumen beeinträchtigt, und die Präzision wird weiter verbessert.

Positionsauflösung

Um eine zuverlässige Positioniergenauigkeit zu erreichen, sind nur lineare Glasmaßstäbe wirksam. Dadurch werfen alle klassischen Fehler wie Spiel, Ausdehnungs- und Verschleißeffekte eliminiert. Das von GF Machining Solutions für Senkerodiermaschinen entwickelte Achsenservoregelungssystem ist eine Messlösung mit geschlossenem Regelkreis, die unabhängig vom Verfahrweg für eine unfehlbare Genauigkeit sorgt.

Perfekte Oberflächen, auf Ihre Bedürfnisse zugeschnitten

Mit unserer 3DS-Technologie erhalten Sie ein flexibles Werkzeug, das die gewünschte Oberflächentextur beim Senkerodieren garantiert. Es spart Wartungskosten, indem es die Ansammlung von Rückständen auf den Formen minimiert und die Reibungs- und Auswurfkräfte reduziert. So erreichen Sie eine höhere Produktivität und Flexibilität, eine bessere Qualität des Endprodukts, mehr Prozesswiederholbarkeit und eine homogene Körnung.

Graphitverschleiß

Dank der Innovationen iQ (Innovation + Qualität) und iGap (intelligenter Spalt, mit dem ein kleinerer und damit präziserer Seitenspalt bei höherer Geschwindigkeit erreicht wird) von GF Machining Solutions können diese Nachteile behoben werden, indem sie bei der Verwendung von Graphitelektroden eine praktisch verschleißfreie Bearbeitung ermöglichen.

Steigern Sie Ihre Effizienz und Qualität dank der neuen Entladungsschaltung dieser Platine, die eine Modulation der Funkenerosionsleistung ermöglicht und die Flexibilität bietet, den Materialabtrag zu maximieren. Erzielen Sie eine höhere Detailgenauigkeit beim Schlichten, indem Sie den Spalt auf wenige Mikrometer reduzieren. Sie erzielen eine höhere Bearbeitungsausbeute bei gleichzeitiger Erhaltung der Elektrodengeometrie, da der Elektrodenverschleiß extrem gering ist.

Erreichen Sie ein noch nie dagewesenes Maß an Qualität

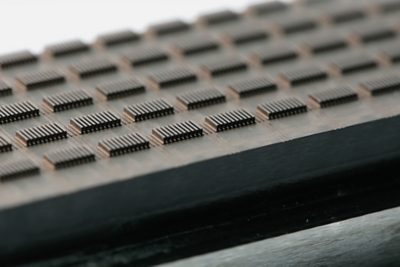

Steigern Sie Ihre Effizienz und Qualität dank der neuen Entladungsschaltung dieser Platine, die eine Modulation der Funkenerosionsleistung ermöglicht und die Flexibilität bietet, den Materialabtrag zu maximieren. Erzielen Sie eine höhere Detailgenauigkeit beim Schlichten, indem Sie den Spalt auf wenige Mikrometer reduzieren. Sie erzielen eine höhere Bearbeitungsausbeute bei gleichzeitiger Erhaltung der Elektrodengeometrie, da der Elektrodenverschleiß extrem gering ist.

Dank des ISPG-Generator-Mikrobearbeitungsmoduls kombiniert der AgieCharmilles FORM S 350 Senkerodierprozess Profilgenauigkeit und Produktivität, immer unter Beibehaltung höchster Genauigkeit und perfekter Details.

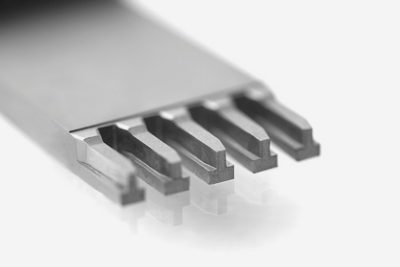

Fertigungsflexibilität steigern

Dank des ISPG-Generator-Mikrobearbeitungsmoduls kombiniert der AgieCharmilles FORM S 350 Senkerodierprozess Profilgenauigkeit und Produktivität, immer unter Beibehaltung höchster Genauigkeit und perfekter Details.

3DS-Formoberflächentexturierung

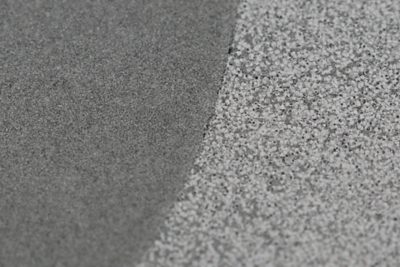

Mit 3DS werden Ihre Oberflächen sowohl in der Kraterhöhe als auch in der Kraterbreite qualifiziert und die Krater, die das Senkerodieren hinterlässt, perfekt kontrolliert. Sie erreichen eine so glatte und gleichmäßige Struktur, dass sie mit dem menschlichen Auge nicht zu erkennen ist. Diese Technologie reduziert das Anhaften von Kunststoff an Formeinsätzen erheblich, maximiert die Effizienz der Entformung von Kunststoffteilen und reduziert die Zykluszeit beim Kunststoffspritzen.

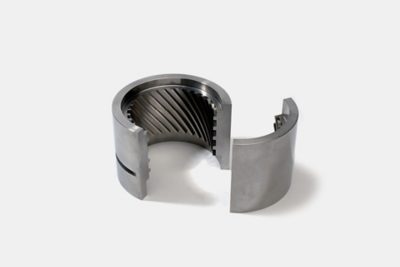

Accurca-C, die beste Hochleistungsachse auf dem Markt

Eine robuste C-Achse liefert eine hohe Positioniergenauigkeit unabhängig vom Elektrodengewicht (bis zu 25 kg) und dem vollen Maschinenstrom. Die vollständig integrierte C-Achse lässt sich leicht ausfahren, um die Verfahrwege von X und Y bei der Bearbeitung sehr großer Teile zu erhöhen. Die in den Quil der Z-Achse integrierte C-Achse der Baureihe AgieCharmilles S ist extrem flexibel und produziert perfekte gebogene Aussparungen und Hinterschneidungen.

Spezifikationen

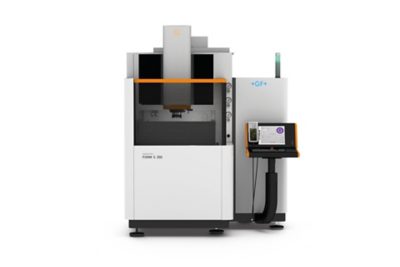

FORM S 350

Main Specifications

Main Specifications
Machine dimensions *

1900 x 1690 x 2650 mm

74.80 x 66.53 x 104.33 in
Machine weight

2800 kg

6173 in
Travel X, Y, Z *

350 x 250 x 300 mm

13.78 x 9.84 x 11.81 in
Min. surface finish RA 0.08 μm

Workpiece and electrode

Workpiece and electrode
Max. workpiece dimensions *

790 x 530 x 300 mm

31.1 x 20.87 x 11.81 in
Max. workpiece weight

500 kg

1102.31 lbs
Worktable size **

500 x 400 mm

19.68 x 15.75 in

* Width x depth x height ** Width x depth
