HPC 240 – Motorové vřeteno pro frézování a broušení

Platforma HPC 240 nabízí širokou škálu kovoobráběcích řešení, nejen vynikající vřetena. Koncept platformy slouží výrobcům forem a pro použití ve výrobě dílů.
Platforma vřetena HPC 240 je ideální pro hrubování a dokončování přesných dílů a nabízí průměry pláště pouhých 240 mm, rychlosti od 10 000 do 25 000 ot./min., výkon od 24 do 50 kW S1 a točivý moment od 52 do 248 Nm S1. Dvojité vzduchové těsnění (TAS) rozšiřuje vhodnost aplikace o výrobu bez kontaminace u materiálů citlivých na nečistoty, jako je například grafit. Snadno implementovatelné řešení naklápěcí hlavice zvyšuje efektivitu.

Možnosti monitorování

Modul diagnostiky vřetena (Spindle Diagnostic Module, SDM; černá skříňka) v kombinaci s patentovaným senzorem zrychlení společnosti Step-Tec zaznamenává všechna data relevantní pro proces, včetně vibrací podél tří os. SDM také monitoruje a poskytuje časová razítka kolizí > 30 g.

Vyrovnání

Jakýkoli nezjištěný pohyb vřetena nebo zvýšení teploty může způsobit nepřesnosti a vadnou kvalitu povrchu hotového obrobku. Společnost Step-Tec nabízí různé možnosti monitorování kompenzace stroje, včetně několika odporových teploměrů, umístění pro tradiční tepelnou kompenzaci a volitelného snímače axiálního pohybu (Axial Movement Sensor, AMS). Kombinace těchto možností shromažďování dat s vynikající tepelnou stabilitou, které Step-Tec nabízí, umožňuje tu nejlepší možnou kompenzaci stroje pro dosažení vynikající přesnosti a povrchových úprav.

Software pro diagnostiku vřetena (SDS)

Software pro analýzu a protokolování dat umožňuje našim technikům vyhodnotit úběr při procesu obrábění a nabídnout doporučení pro zlepšení. Tato možnost zvyšuje životnost vřetena a zaznamenává chování od počátečního uvedení do provozu, což servisním technikům v terénu poskytuje účinný nástroj pro diagnostiku problémů obrábění přímo na místě.

Specifikace vřetena

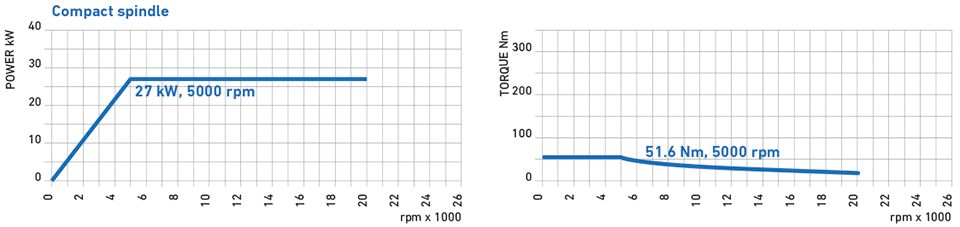

Step-Tec HPC 240 – One Touch

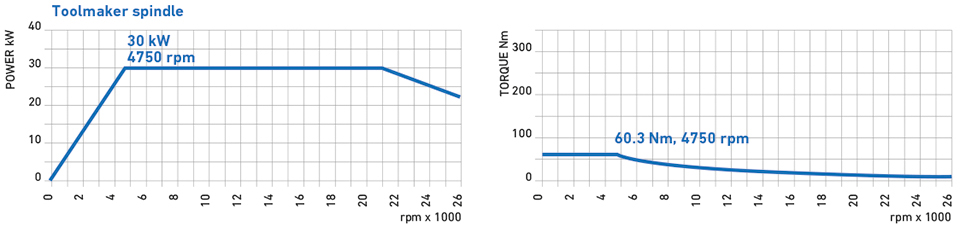

Step-Tec HPC 240 – Tool Maker

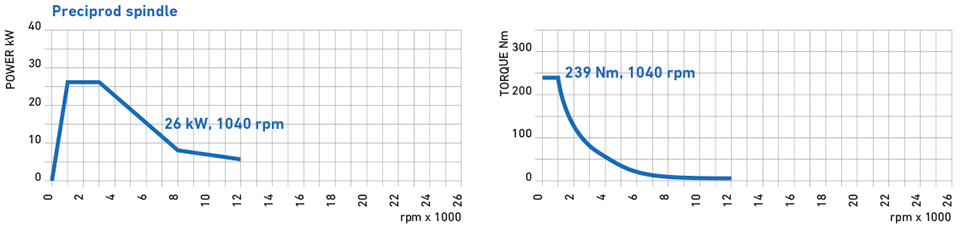

Step-Tec HPC 240 – Preciprod
