HPC 120 – Motorové vřeteno pro frézování a broušení

Platforma HVC 120 nabízí širokou škálu kovoobráběcích řešení, nejen vynikající vřetena. Koncept platformy slouží výrobcům forem a nabízí jim možnosti mikrofrézování pro zdravotnický průmysl.
Platforma vřetena HVC 120 nabízí průměry pláště pouhých 120 mm, rychlosti od 48 000 do 75 000 ot./min., střední výkon od 6,5 do 10 kW S1 a točivý moment od 1,5 do 2,7 Nm S1. Dvojité vzduchové těsnění (TAS) rozšiřuje vhodnost aplikace o výrobu bez kontaminace u materiálů citlivých na nečistoty, jako je například grafit. Mimořádná kulatost našich hřídelí – které vyrábíme ve vlastní dílně – pomáhá docílit vynikajících kvalit povrchů až do Ra = 0,02 μm. Vestavěný senzor zrychlení udržuje shodu a bezpečnost procesu a zároveň urychluje schvalování dílů.

Možnosti monitorování

Modul diagnostiky vřetena (Spindle Diagnostic Module, SDM; černá skříňka) v kombinaci s patentovaným senzorem zrychlení společnosti Step-Tec zaznamenává všechna data relevantní pro proces, včetně vibrací podél tří os. SDM také monitoruje a poskytuje časová razítka kolizí > 30 g.

Vyrovnání

Jakýkoli nezjištěný pohyb vřetena nebo zvýšení teploty může způsobit nepřesnosti a vadnou kvalitu povrchu hotového obrobku. Společnost Step-Tec nabízí různé možnosti monitorování kompenzace stroje, včetně několika odporových teploměrů, umístění pro tradiční tepelnou kompenzaci a volitelného snímače axiálního pohybu (Axial Movement Sensor, AMS). Kombinace těchto možností shromažďování dat s vynikající tepelnou stabilitou, které Step-Tec nabízí, umožňuje tu nejlepší možnou kompenzaci stroje pro dosažení vynikající přesnosti a povrchových úprav.

Software pro diagnostiku vřetena (SDS)

Software pro analýzu a protokolování dat umožňuje našim technikům vyhodnotit úběr při procesu obrábění a nabídnout doporučení pro zlepšení. Tato možnost zvyšuje životnost vřetena a zaznamenává chování od počátečního uvedení do provozu, což servisním technikům v terénu poskytuje účinný nástroj pro diagnostiku problémů obrábění přímo na místě.

Specifikace vřetena

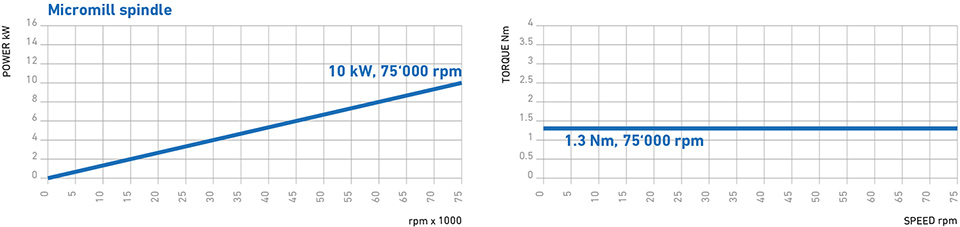

Step-Tec HVC 120 – Micromill

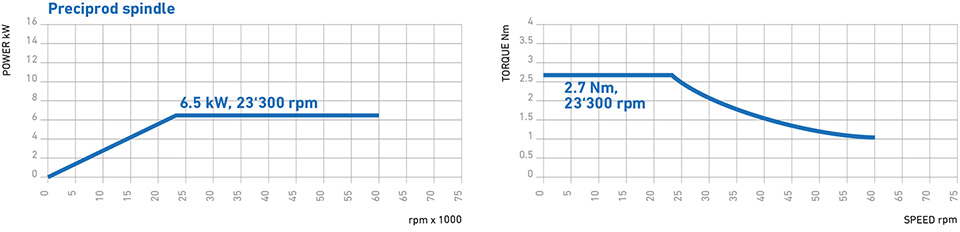

Step-Tec HVC 120 – Preciprod
